Дефектоскоп МД-6 магнитопорошкового принципа работы

Дефектоскоп магнитопорошковый МД-6
Артикул:00801
Цена:
34 220 руб.34220RUB*
В наличии
Получить счет
Купить
* Указанная цена не является публичной офертой.
Получить скидку! Распечатать

Сертификат соответствия

Паспорт Магнитопорошкового дефектоскопа МД-6



Назначение и область применения

ТУ 427631-022-12719185-2010

Дефектоскоп магнитопорошковый МД-6 представляет собой портативный прибор неразрушающего контроля состояния металлоконструкций и целостности их изоляции. Прибор предназначен для определения локализации дефектов в виде сколов, трещин, флокенов, несплавлений, шероховатостей, волосовин в поверхности ферромагнитных металлов, нарушения защитного слоя, а также для определения размеров повреждения и глубины их залегания.

Прибор используется  при магнитопорошковой дефектоскопии следующих объектов:

•    трубопроводов;
•    сварных соединений;
•    строительных арматурных металлоконструкций;
•    барабанов-сепараторв, экономайзеров, топочных экранов и других компонентов котельных установок;
•    подъемных механизмов, в частности, строительной техники, лифтов;
•    даталей и механизмов железнодорожного транспорта.

Устройство и принцип работы

Магнитопорошковый дефектоспоп МД-6 состоит из намагничивающего блока, включающего в себя постоянные магниты и шарнирный магнитопровод, задача которых заключается в наведении электромагнитного поля в металличском объекте; измерителя намагничивающего тока для управления его значением; набора полюсных наконечников; измерительной лупы для осмотра поверхности объекта; емкостей для порошка или суспензии; кисти для нанесения порошка и образца МО-3 с эталонной дефектограммой.

Прибор работает следующим образом: сначала нановится либо магнитный порошок (сухой метод), либо суспензия (влажный способ), при помощи намагничивающих свойств которых магнитопорошковый дефектоскоп наводит электромагнитное поле в поверхностном слое исследуемого объекта. В результате действия поля частицы порошка приобретают определенную упорядоченную структуру, образуя индикаторную картинку, состоящую из полосок или валиков.

При помощи лупы осуществляется визуальный контроль, полученная картинка сравнивается с эталонной и делается вывод о наличии или отсутсвии дефекта, а также о его форме и размерах.

Технические характеристики

Наименование параметра Значение
1. Нормальная  составляющая напряженности магнитного поля на торцевых поверхностях цилиндрических полюсных наконечников, установленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, А/см:
в центре, не менее 800
по краям (1..2 мм от края), не менее 1100
2. Сила отрыва намагничивающих блоков с цилиндрическими полюсными наконечниками и с шарнирным магнитопроводом, не менее, кг (Н) 30 (≈300)
3. Расстояние на контролируемой поверхности между полюсными наконечниками, вставленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, мм 90-120
4. Габаритные размеры, мм:
намагничивающего блока 44х44х55
диаметр шарнирного магнитопровода 30
длина тросовой перемычки 500

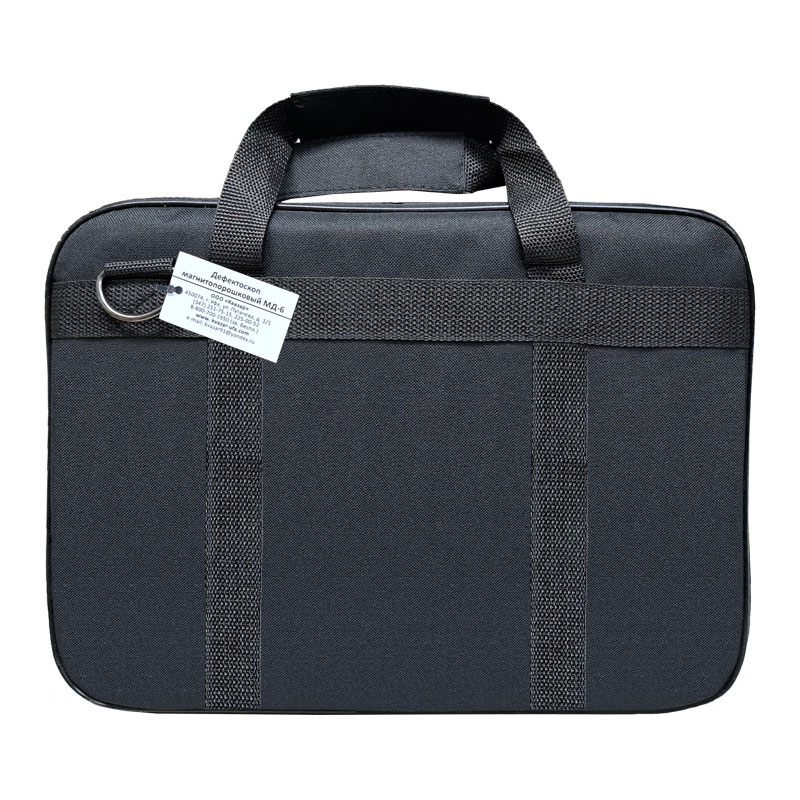

сумки-контейнера 375х295х70
5. Масса намагничивающего блока, кг 0,6
6. Масса полного комплекта дефектоскопа МД-6, кг 5,3

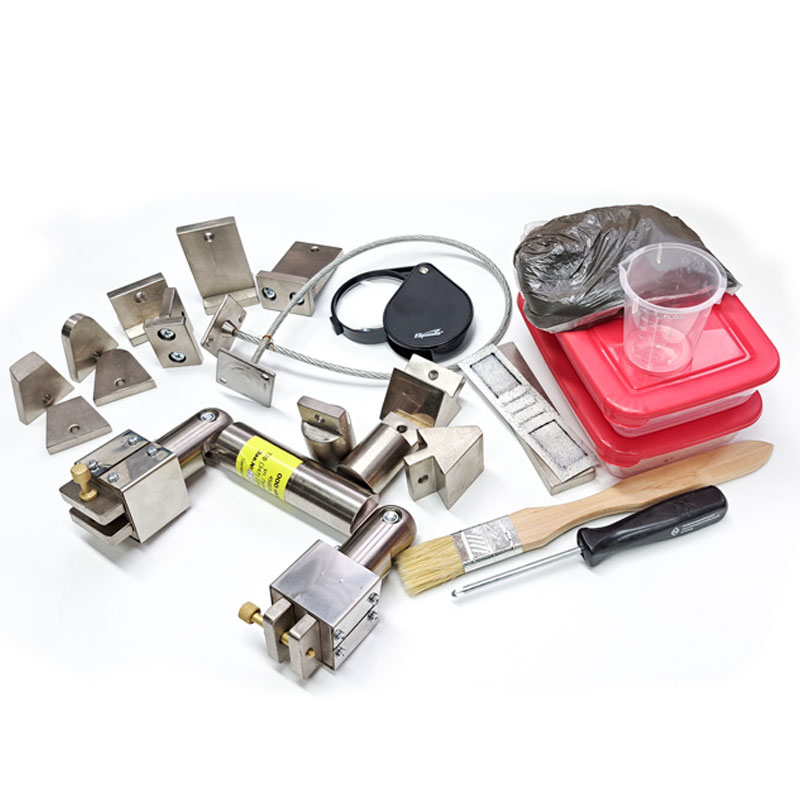

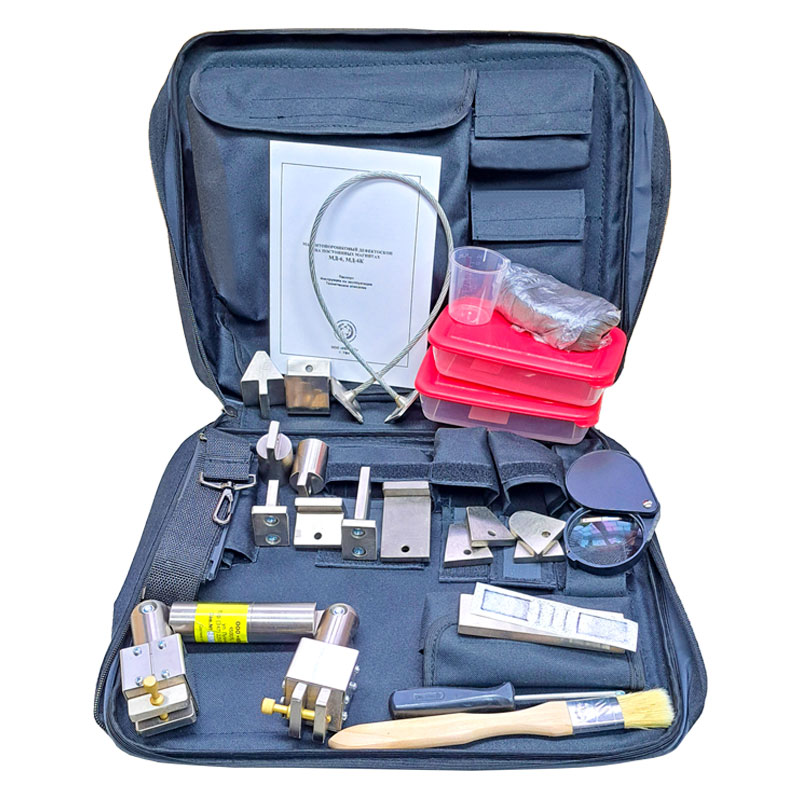

Комплект поставки

  1. намагничивающие блоки — 2шт.;
  2. шарнирный магнитопровод — 1шт.;
  3. полюсный наконечник №1 — 2шт.;
  4. полюсный наконечник №2 — 2шт.;
  5. полюсный наконечник №3 — 2шт.;
  6. полюсный наконечник №4 — 2шт.;
  7. полюсный наконечник №5 — 2шт.;
  8. полюсный наконечник №6 — 2шт.;
  9. образец МО-3 — 1шт.;
  10. дефектограмма — 1шт.;
  11. мерка для порошка — 1шт.;
  12. емкость для порошка и суспензии — 2шт.;
  13. порошок магнитный — 0,2 кг;
  14. тросовая перемычка — 1шт.;
  15. лупа — 1шт.;
  16. кисть — 1шт.;
  17. отвертка — 1шт.;
  18. сумка-контейнер — 1шт.;
  19. паспорт — 1шт.

 Сравнительная таблица технических характеристик магнитных дефектоскопов

Наименование параметра/Значение

МД-4К

МД-4КМ

МД-6

МД-6К

УН-К

1.

Напряженность магнитного поля на торцевых поверхностях намагничивающих блоков, А/см, не менее

850

800

800

850

835

2.

Сила отрыва намагничивающих блоков, кг, не менее

30

30

30

30

15

3.

Расстояние на контролируемой поверхности между полюсными наконечниками, мм

90...120мм

90...120мм

90...120мм

90...120мм

90...120мм



Наличие проушины для присоединения полюсных наконечников

нет

есть

есть

нет

нет

5.

Комплект сменных наконечников, входящих в состав магнитоскопа, пар

6

6

6.

Наличие шарнирного магнитопровода

есть

есть

есть

есть

нет

7.

Габаритные размеры, мм:









намагничивающего блока

Ø53х55

Ø53х55

44х44х55

44х44х55

Ø54х150

диаметр шарнирного магнитопровода, мм

30

30

30

30

длина тросовой перемычки, мм

500

500

500

500

500

сумки-контейнера

375х295х70

375х295х70

375х295х70

375х295х70

400х300х80

8.

Масса намагничивающего блока, кг

0,7

0,7

0,6

0,6

0,6

9.

Масса полного комплекта дефектоскопа, кг

5,4

5,4

5,3

5,3

2,5

10. Стоимость 26550 руб. 34220 руб. 34220 руб. 26550 руб. 18880 руб.
