Назначение и принцип работы

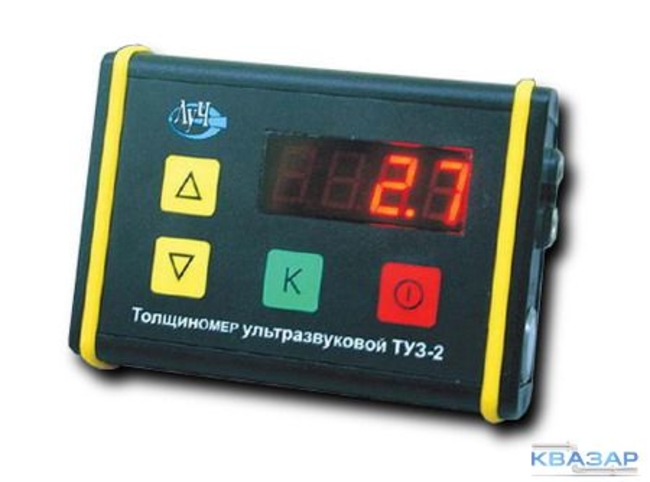

Толщиномер ультразвуковой ТУЗ-2 – это устройство, с помощью которого можно измерять толщину различных объектов, в том числе и объектов с так называемым «односторонним» доступом. Прибор измеряет толщину котлов, труб, трубопроводов, сосудов давления и других объектов, имеющих важное значение. Основная рабочая деталь ТУЗ-2 – это ультразвуковой датчик. Принцип работы: датчик посылает направленный импульс через покрытие объекта. Сигнал отражается от поверхности, снова возвращается в датчик и преобразуется там в высокочастотный электрический ток. Сигнал затем переводится для анализа в «цифровой» вид. Относительная погрешность измерения не превышает 2-3%.
Область применения
Толщиномеры ТУЗ-2 также могут применяться для измерения скорости распространения звука в материале (если известна его толщина). Кроме измерения толщины объектов из металла, прибор может измерять толщину керамики, стекла, а также полимерных и композиционных материалов.
Прибор может работать в диапазоне температур от -30 до +50 градусов по Цельсию, скорость ультразвука в материале можно выбирать в широком диапазоне – от 100 до 9999 метров в секунду. При обнаружении значения толщины, меньшего за допустимое значение, толщиномер ТУЗ-2 издает звуковой сигнал. Наличие большого яркого дисплея значительно упрощает процесс снятия показаний прибора.
Технические характеристики
- Рабочий диапазон измерения для материала сталь - 0,6...300 мм
- Частоты преобразователя - 5 10 МГц
- Погрешность измерения - ± (0,1 + 0,005 Н)
- Разрешение - 0,1 мм
- Шаг установки скорости ультразвука - 1 м/с
- Рабочие температуры - -30 ...+50°С
- Рабочие пределы установки скорости ультразвука - 100...9999 м/с
- Напряжение аккумуляторной батареи - 2,4 В
- Время работы (непрерывный режим), не менее - 20 часов
- Степень защиты - IP 65
- Габариты электронного блока, - 126 х 85 х 35 мм
- Размеры преобразователя, не более - d 25 х 40
- Вес прибора с аккумуляторной батареей, не более - 0,5 кг
Стандартный комплект поставки прибора
- Электронный блок - 1шт.
Ультразвуковые преобразователи (с кабелем):
- П112-5-10/2-Т-003 - 1шт.
- П112-10-6/2-Т-003* - 1шт.
- Аккумулятор - 1шт.
- Зарядное устройство - 1шт.
- Запасной аккумулятор* - 1шт.
- Чехол для электронного блока* - 1шт.
- Сумка для переноски* - 1шт.
- Руководство по эксплуатации. ЛИВЕ.415119.018.0000 РЭ-00-00. - 1шт.
- Паспорт. ЛИВЕ.415119.018.0000 ПС-00-00. - 1шт.
* - поставляется за дополнительную плату
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
