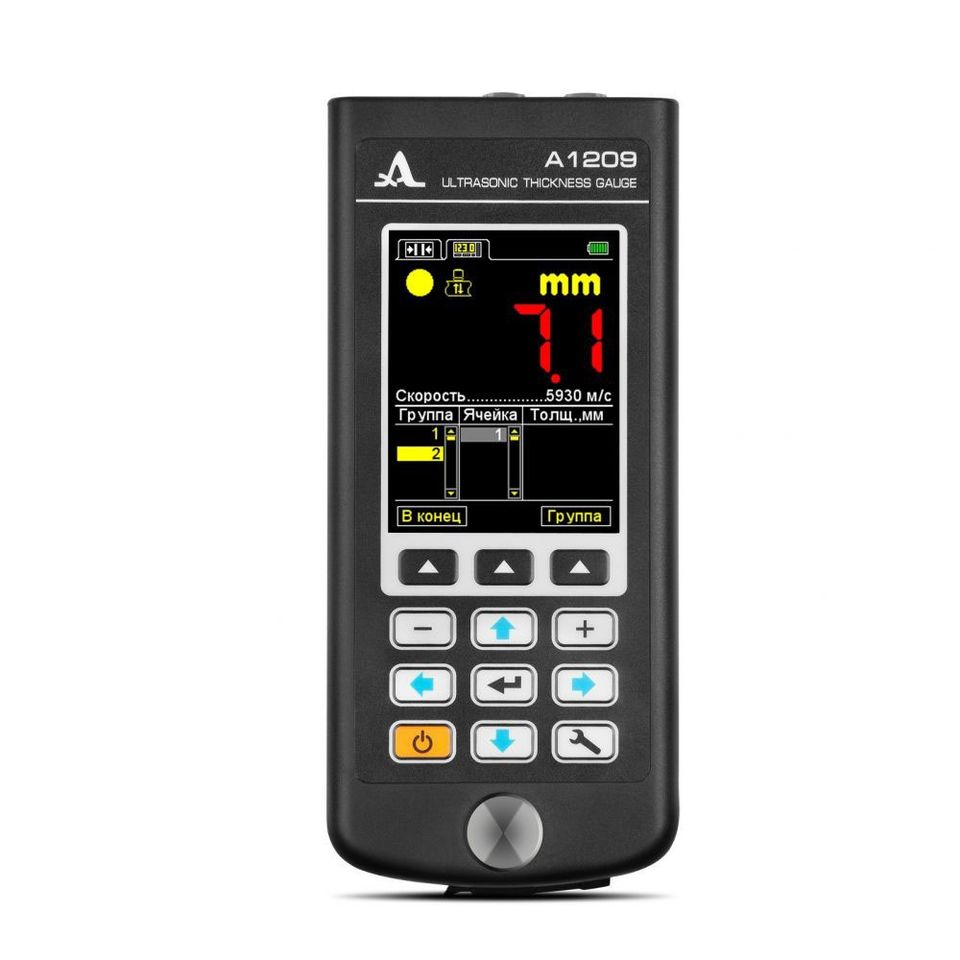

Толщиномер ультразвуковой А1209

kz-00829
156 500 руб.
+
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

Это контрастный прибор, с довольно внушительным дисплеем, имеющий различные режимы замеров и удобные функции работы со всеми совмещенно- раздельными преобразователями в диапазоне до 10,0 МГц. Данные опции гарантируют пользователю комфортную эксплуатацию толщиномера А1209  на объектах контроля любой сложности, а так же высокое качество выполняемых работ, связанных с измерением толщины. За счёт керамической подошвы, обладающей повышенной износостойкостью, датчики способны обеспечивать стабильность измерений, тем самым ускорять работу на всех объектах контроля.

Назначение


Основное предназначение толщиномера А1209 заключается в:

  • измерении толщины стен котлов, труб (включая изгибы), сосудов, литья, листового проката, обшивок судов, а также других изделий изготовленных из цветных черных металлов с шероховатостью поверхности Rz 160 и радиусом кривизны от 3 мм.
  • выявлении язв и участков на внутренних поверхностях труб с толщиной стенок более 2 мм, площадью от 4 мм2, подвергнувшихся коррозии
  • выполнении высокоточных измерений в тяжелых климатических условиях.

А1209 может применяться в полевых, лабораторных, цеховых условиях, в разных промышленных отраслях, с условием использования контактной смазки, которой может выступать вода, различные масла, контактные специальные жидкости, глицерин, гели и др.

Режим СТРОБА

Отличительной особенностью данного толщиномера А1209 является динамический порог, представляющий собой запатентованную систему автоматической адаптации к шероховатостям и кривизне поверхности изделий. Благодаря совершенствам прибора пользователь получает возможность измерения без дополнительных подстроек, как плоских деталей с гладкими поверхностями, так и толщины стен труб малого диаметра. За счет встроенного режима СТРОБА толщиномер приобрёл функцию задания границ диапазонов измерения. Скоростное определение распространения ультразвука по известной толщине образца (калибровка) позволяет операторам оперативно настраивать прибор непосредственно на объекте.

Особенности толщиномера А1209:

  • звуковая индикация приема эхо-сигналов и вибрация. В режиме меню пользователь может задавать срабатывание вибрационной и звуковой индикации как внутри, так и снаружи строба записывать новые и выбирать стандартные материалы с заданной скоростью ультразвука
  • автоматическая адаптация к состоянию поверхности изделия
  • индикация толщины с дискретностью 0,1 или 0,01 мм
  • индикация минимального значения толщины на дисплее
  • многоуровневая индикация качества акустического контакта
  • автоматическая адаптация толщиномера к ультразвуковым преобразователям
  • подсветка дисплея при слабом освещении
  • ударопрочный металлический корпус со степенью защиты IP65
  • запись показаний с возможностью просмотра и коррекции
  • инфракрасный порт связи с персональным компьютером
  • индикация состояния батареи питания
  • автоматическое выключение питания.

Комплектация

Толщиномеры А1209 имеют информативный, контрастный большой TFT дисплей, обеспечивающий комфортную работу пользователю даже при ярком освещении. Прибор рассчитан на использование совмещённых и раздельных ультразвуковых преобразователей с частотами до 10 МГц зарубежного или отечественного производства.

В базовую комплектацию толщиномера входит:

  1. преобразователь на 5 МГц
  2. электронный блок УЗ
  3. двойной кабель LEMO-LEMO 1,2 м
  4. комплект батарей в составе трёх штук
  5. преобразователь D1762
  6. внешний адаптер(включая драйвер) для ИК связи с персональным компьютером(ПК)
  7. программа, требуемая для переноса данных в персональный компьютер и последующего преобразования их в формат Excel
  8. сумка.

Для работы прибора А1209 в диапазоне температур +200°С до– 20° С толщиномер может быть укомплектован высокотемпературным датчиком. Аккумулятор LiIon , встроенный в прибор, обеспечивает дополнительное время работы, а также позволяет заряжать прибор непосредственно от сети или от персонального компьютера пользователя, используя для этого кабель USB.

Встроенная память толщиномера марки А1209 позволяет фиксировать данные 8000 измерений, которые при необходимости можно разделить на группы, позволяющие систематизировать данные при их контроле. Данные из памяти прибора легко переносятся в формате таблицы на персональный компьютер, с целью архивации и дальнейшей обработки. Оперативный просмотр и запись результатов предоставляет оператору А1209 возможность виденья на экране номера ячейки, в которой будет фиксирован результат измерения. Любой из результатов, ранее внесённых в память, может быть перезаписан (скорректирован) в случае требования уточнения результатов контроля.


Технические характеристики А1209

Диапазон измеряемых толщин (по стали), мм 0,7-300
Дискретность измерения толщины 0,1/0,01
Основная погрешность измерений, мм ±(0,5% + 0,01/0,1)
Диапазон настроек скоpости yльтpазвyка, м/с 1000-9000
Количество запоминаемых результатов до 8000
Тип дисплея ЖКИ графический со светодиодной подсветкой
Питание 3 элемента типа АА Alkaline
Время непрерывной работы, ч 100-150
Габаритные размеры преобразователей, мм:
- D1761 (2,5МГц) и D1762 (5,0 МГц)
- D2763 (10,0МГц)

22 х 45
18 х 43
Диапазон рабочих температур, °С от -20 до +50
Габаритные размеры толщиномера, мм:
- электpонный блок
- ультpазвyковые пpеобpазователи (5/10 МГц)

127 х 66 х 30
22 х 45 / 18 х 43
Масса электронного блока, г 330





В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
