Установка контроля изоляции УКИ-1К®

kz-00842
75 900 руб.
+
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

Установка контроля изоляции УКИ-1К® (УКИ-1МК®, УКИ-1®) предназначено для определения трассы, глубины залегания и дефектов в изоляционном покрытии подземных трубопроводов и кабелей изготовленных из электропроводящих материалов.

Определение трассы и глубины залегания подземных коммуникаций осуществляется методом электромагнитной локации поля, создаваемого током, который наводится в исследуемом объекте специальным источником сигнала – генератором или станцией электрохимической катодной защиты. Сигнал, имеющий фиксированные частоты, выделяется направленной электромагнитной антенной установки,  усиливается и индицируется приемником сигнала.

На подземные коммуникации для определения дефектов в их изоляционном покрытии подается напряжение сигнала от генератора или катодной станции. Установка позволяет измерять потенциал на поверхности земли, создаваемый при протекании тока утечки через поврежденные участки изоляции исследуемого объекта.


Технические характеристики



Приемник селективный



1. Центральная рабочая частота селективного усилителя приемника, Гц 100±2
1000±20
10000±200
2. Максимальная чувствительность приемника на всех частотах, мкВ/на полное отклонение стрелочного индикатора 30
3. Входное сопротивление усилителя приемника, МОм, не менее 6
4. Динамический диапазон измерения приемника на всех частотах при полном отклонении стрелки шкального прибора дБ, не менее 100
5. Ослабление сигнала помехи промышленной частоты 50Гц селективным усилителем приемника, дБ, не менее:
на частоте 100 Гц 50
на частоте 1 кГц 60
на частоте 10 кГц 70
6. Потребляемый приемником ток, мА, не более 10
7. Номинальное напряжение питания приемника (три элемента типа АА), В от 3.3 до 5
8. Габаритные размеры приемника, мм 137х85х212
9. Масса приемника, кг, не более 0,4



Генератор тока



1. Частота сигнала на выходе генератора, Гц 1000±10
10000±100
2. Номинальная мощность на нагрузке генератора, Вт, не менее:
на частоте 1кГц 40
на частоте 10кГц 20
3. Напряжение питания генератора, В 10 ? 15
4. Габаритные размеры генератора, мм, не более 137х85х212
5. Масса генератора, кг, не более 1
6. Генератор обеспечивает модуляцию напряжения сигнальной частоты импульсами низкой частоты с периодом 1±0,2 секунды. Заполнение модулирующих импульсов напряжением сигнальной частоты может плавно регулироваться в диапазоне, не менее от 5 до 95%
7. Выходное напряжение генератора без нагрузки при напряжении источника питания 12В, регулируется от 3В (не более) до 150В (не менее) ступенчато с шагом не более 6дБ (в два раза)



Установка УКИ-1К



1. Относительная погрешность определения планового (в проекции на поверх-ность земли) положения одиноко проложенного прямолинейного подземного трубопровода или кабеля по отношению к глу¬бине залегания, %, не более 10
2. Относительная погрешность определения глубины залегания, %, не более 10
3. Погрешность определения положения в проекции на поверхность земли места контакта дефектной изоляции с грунтом, м, не более 0,3
4. Температура окружающей среды, оС от -10 до +35
5. Относительная влажность воздуха при 20оС, % до 80
6. Вес всего комплекта, кг, не более 7

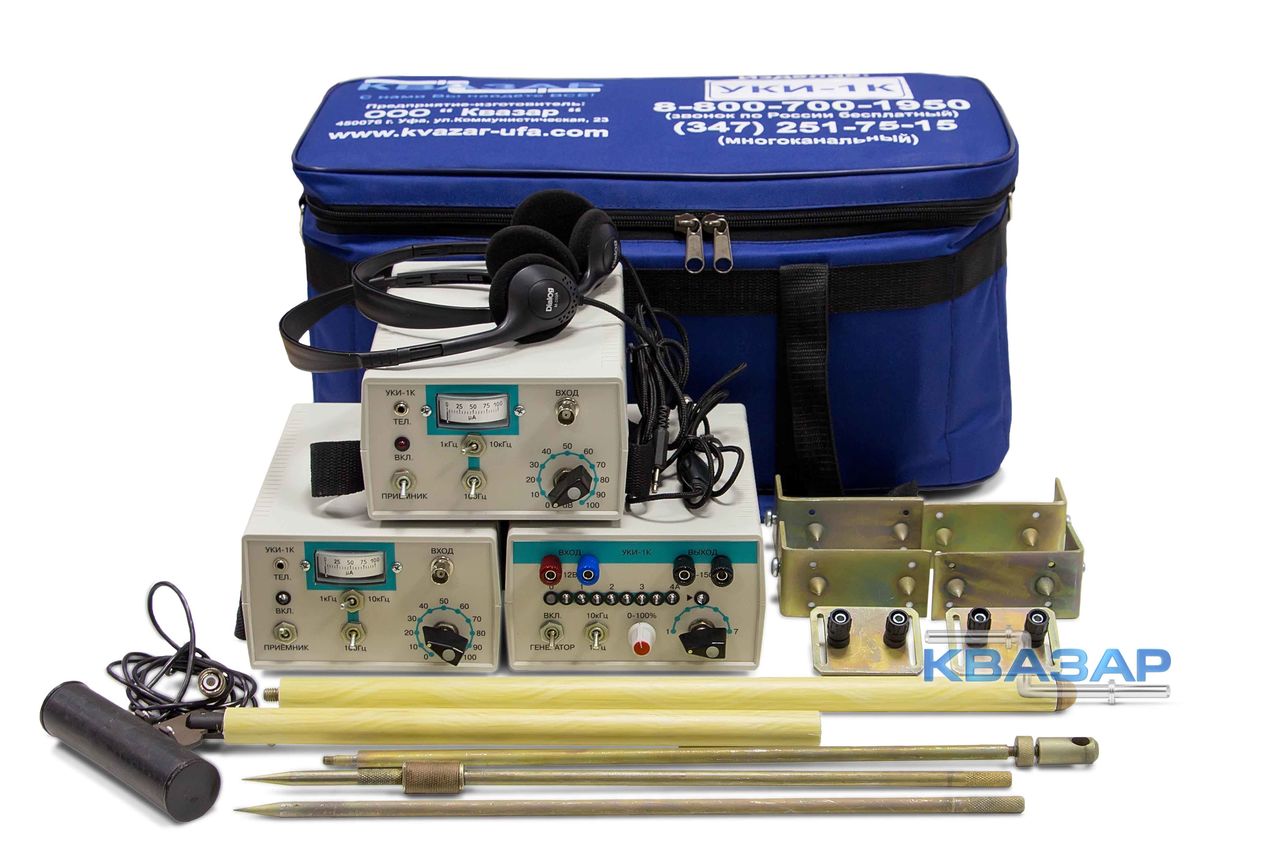

Комплектация



Генератор 1шт.
Приемник 2шт.
Антенна электромагнитная 1шт.
Телефоны головные 2шт.
Клипса магнитная 1шт.
Штырь с гальванической связью 2шт.
Штырь без гальванической связи 1шт.
Пояс клеммный 2шт.
Токосъемник ножной 4шт.
Провод питания генератора от аккумулятора 1шт.
Провод для подключения магнитной клипсы 1шт.
Провод для подключения штыря с гальванической связью 1шт.
Провод соединения операторов 1шт.
Провод ножных токосъемников 4шт.
*Радиостанция стандарт LPD 1комп.
Отвертка 1шт.
Элемент питания тип АА 6шт.
Паспорт, инструкция по эксплуатации и техническое описание 1шт.
Сумка-кейс 1шт.

*поставляется по дополнительному заказу



Отличительные характеристики УКИ-1К

Устройство УКИ-1К® – это модернизированная установка УКИ-1М®. Усовершенствование установки при той же цене выполнено в следующем объеме:

  1. введен поиск повреждений на частоте 10000 Гц
  2. увеличена выходная мощность генератора с 40 до 100 Вт
  3. дальность обследования трубопровода увеличена до 5 км
  4. улучшена чувствительность селективного приемника
  5. улучшена относительная погрешность определения планового расположения подземного трубопровода и глубины залегания
  6. уменьшен вес генератора в 2 раза, а габаритные размеры уменьшены до размеров приемника (210х135х70 мм)
  7. устройство УКИ-1К упаковано в удобный, для эксплуатации на трассе, кейс размером 460х290х300 мм
  8. увеличена точность определения места нарушения сплошности изоляции.

В результате проделанной работы по модернизации на установку УКИ-1К® получен сертификат и патент на товарный знак. ТУ 26.51.43-015-12719185-2021

В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
