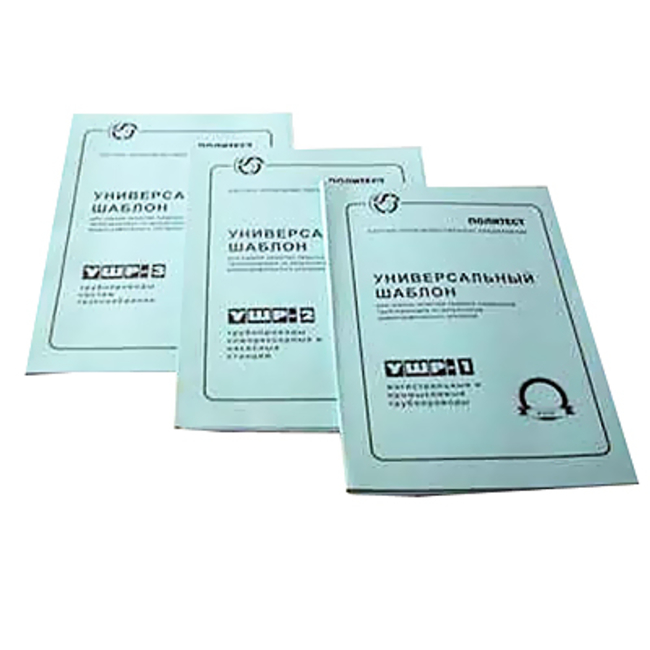

Универсальный шаблон радиографа УШР-1

Универсальный шаблон радиографа УШР-1
Артикул:00852
Цена:
от 2 596 руб.2596RUB*
Купить
* Указанная цена не является публичной офертой.

Универсальный шаблон инженера-радиографа (УШР) является вспомогательным инструментом для оценки качества сварных трубопроводов по результатам рентгенографического контроля.

Применение УШР при расшифровке рентгенографических снимков способствует точному, оперативному и объективному определению вида и размеров дефектов сварки. При этом обеспечивается однозначность трактовки норм дефектности сварных швов и предельно упрощается процесс расшифровки снимков.

Комплект 1 (УШР-1) позволяет производить расшифровку рентгенографических снимков и оценку качества сварных соединений магистральных и промысловых трубопроводов с диаметрами от 57 до 1420 мм и толщиной стенки 5 мм и более. Он разработан в соответствии со СНиП III.42-80 и ВСН 012-88.

Комплект включает в себя 11 отдельных шаблонов, 10 из которых расчитаны на работу с рентгенографическими снимками сварных стыков трубопроводов 2-х типоразмеров по толщине стенки 5 и 6 мм, 7 и 8 мм, 9 и 10 мм, 11 и 12 мм, 13 и 14 мм, 15 и 16 мм, 17 и 18 мм, 19 и 20 мм, 21 и 22 мм, 23 и 24 мм, а 11-ый — на работу с трубопроводами толщиной 15 мм и более.

При расшифровке снимков сварных стыков труб с дробным значением толщины стенки такие значения следует округлять до целых чисел, после чего пользоваться соответствующим шаблоном, например, при толщине стены трубы Т=8,7 мм необходимо использовать шаблон с Т=9 мм. Снимки сварных стыков трубопроводов, толщина стенки которых превышает 25 мм, оцениваются с применением шаблона 11, т.к. согласно ВСН 012-88 в этом случае допустимые размеры дефектов с дальнейшим увеличением толщины не увеличиваются.

Критерии оценки качества представлены на УШР в виде схематических изображений нормативных отрезков сварного шва с нанесенными на них одиночными дефектами или их группами. Описание различных дефектов производится в соответствии со СНиП III.42-80 и ВСН 012-88.
