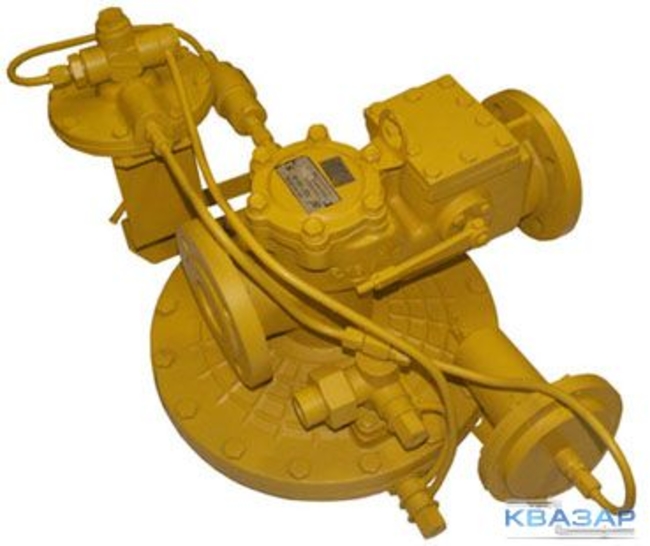

Стабилизатор давления газа РДГ 50

kz-00922
19 116 руб.
+
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

Назначение и область применения

Регулятор давления газа РДГ 50 представляет собой устройство регулирования расхода природного или сжиженного углеводородного газа прямого действия с выходом газа справа-налево, предназначенные для поддержания заданного уровня давления на выходе и прекращения подачи газа в случае недопустимого изменения его давления.

Регуляторы РДГ высокого и низкого давления применяются на объектах газоснабжения, газораспределительных станциях, в газорегуляторных установках, системах ГРУ и ГРП.

Устройство и принцип действия

РДГ 50  состоит из следующих блоков, соединенных импульсными трубками:

•    регулятора управления – пилота, создающего давление заданного уровня
•    отсечного клапана и фильтра, служащих контрольным механизмом для выравнивания уровня давлений в разных отсеках и системой очистки газа от механических примесей
•    исполнительного устройства, включающего в себя мембранный привод, создающий и передающий регулирующему клапану вертикальное перемещение мембраны при помощи толкателя, стержня и втулок.

Описанные блоки создают перепад давления газа на выходе и на входе регулятора. При отсутствии расхода газа запирающий клапан закрыт, поскольку не создается перепада давления. Под напором газа мембрана исполнительного устройства приходит в движение, тем самым увеличивая или уменьшая объем проходимого газа. В случае возникновения аварийных ситуаций встроенный запорный механизм полностью перекрывает газоход.

Пропускная способность прибора зависит от его диаметра.

Технические характеристики регулятора давления газа РДГ-50

Регулируемая среда природный газ по ГОСТ 5542-87
Температура окружающей среды, °С:
РДГ-М от -35 до +60
РДГ от +1 до +60
Максимальное входное давление, МПа, не более 1,2
Диапазон настройки выходного давления, Рвых, МПа:
для низкого 0,0015-0,06
для высокого 0,06-0,6
Диапазон настройки срабатывания механизма контроля:
при повышении выходного давления, МПа 1,25...1,5 Рвых
при понижении выходного давления, МПа 0,15...0,5 Рвых
(но не менее 0,0009 Мпа)
Точность регулирования выходного давления, % ±10
Пропускная способность, м3/ч:
при Рвх =0,1 МПа 1100
при Рвх =1.2 МПа 7100
Присоединительные размеры патрубков, условный проход Ду, мм:
вход 50
выход 50
Диаметр седла 30, 35, 40, 45
Соединение фланцевое по ГОСТ 12820-80
Масса, кг 40
Срок службы, лет 15
Гарантийный срок эксплуатации, мес. 18

Google

В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
