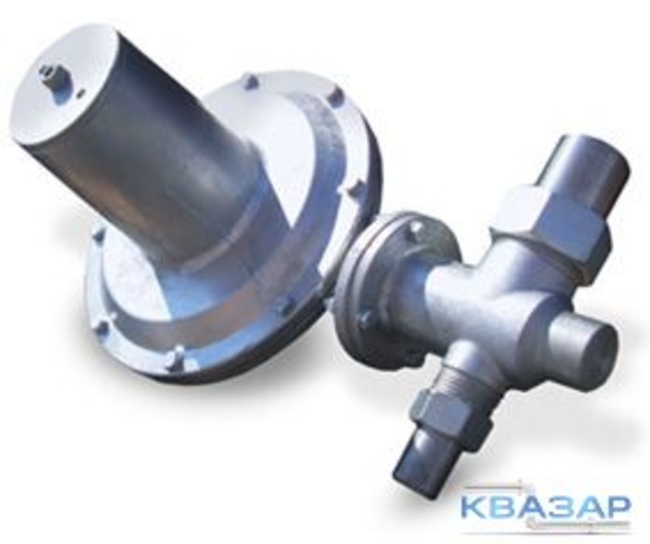

Регулятор давления газа РД-32М предназначен для снижения давления неагрессивных газов и автоматического поддержания выходного давления в заданных пределах при изменении входного давления и расхода газа на газорегуляторных пунктах (ГРП) и газорегуляторных установках (ГРУ).
Эксплуатация регулятора допустима при температуре окружающего воздуха от -40 до +60°С.
Регуляторы выпускаются следующих исполнений:
- РД-32/С — регулятор для природного газа с диаметром седла 6 и 10 мм и рабочим давлением Рвх — 0,3 1,2 МПа
- РД-32/Ж — регулятор для сжиженного газа с диаметром седла 6 и 4 мм и рабочим давлением Рвх — 1,6 МПа.
Технические характеристики
Наименование параметра размера | Значение параметра | |||
РД-32М/С-10 | РД-32М/С-6 | РД-32М/Ж-6 | РД-32М/Ж-4 | |
Рабочая среда | природный газ | сжиженый газ | ||
Диаметр седла | 10 | 6 | 6 | 4 |
Диапазон настройки выходного давления, МПа | 0,03 | 1,2 | 1,6 | |
Пределы настройки выходного давления, кПа | 0,9-2,0 | 2,0-3,5 | ||
Давление начала срабатывания предохранительного сбросного клапана при превышении установленного выходного давления, кПа | 1,14-2,53 | 2,53-4,0 | ||
Пропускная способность предохранительного клапана, м3/ч | 0,5 | |||
Колебания регулируемого выходного давления без перенастройки регулятора при изменении расхода газа, и колебания входного давления на ±25%, не более | ±10 | |||
Температура окружающей среды, °С | от -40 до +60 | |||
Габаритные размеры, мм, не более: | ||||
длина | 343 | |||
ширина | 220 | |||
высота | 300 | |||
Строительная длина L, мм | 200 | |||
Масса, кг, не более | 6 |
Схема
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
