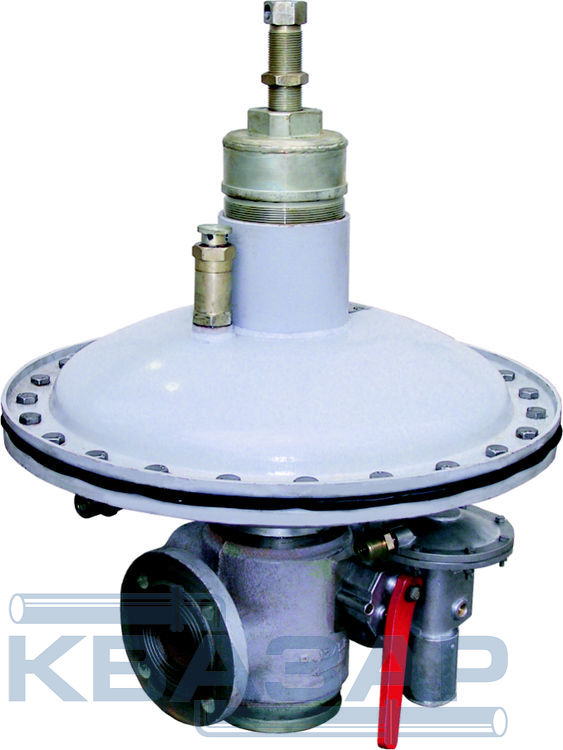

Регуляторы давления газа РДГПК-50М, -100
Регуляторы давления газа РДГПК-50М, -100 с предохранительнозапорными клапанами предназначены для понижения входного давления природных, искусственных углеводородных и других неагрессивных газов, поддержания выходного давления на заданном уровне, автоматического отключения подачи газа при выходе контролируемого выходного давления за установленные верхний и нижний пределы.
В зависимости от направления подачи газа и материала корпуса регуляторы изготавливаются в четырех исполнениях.
Вид климатического исполнения УХЛ2 по ГОСТ 15150-69, с ограничением нижнего значения температуры окружающей среды до минус 40°С (для регуляторов в корпусе из алюминиевых сплавов) или до минус 35°С (для регуляторов в чугунном корпусе).
Пример обозначения при заказе: «Регулятор РДГПК-50М 0,0015-0,0022 МПа ТУ РБ 05550283.047-97».
Направление потока газа:
- справа налево - РДГПК-50М, РДГПК-100
- слева направо- РДГПК-50М-1, РДГПК-100-1.
Технические характеристики
| РДГПК-50М РДГПК-50М-1 | РДГПК-100 РДГПК-100-1 | |
| Номинальный диаметр | 50 | 100 |
| Диапазон седла клапана, мм | 50 | 50 |
| Диапазон входного давления, МПа | 0,05-1,2 | 0,05-1,2 |
| Диапазон настройки выходного давления, МПа | 0,0016-0,016 | 0,0016-0,016 |
| Пределы настройки предохранительного клапана от установленного выходного давления (Рвых), не более: | ||
| нижний предел (Рнп) | 0,3кПа<=Рнп<0,5Рвых | 0,3кПа<=Рнп<0,5Рвых |
| верхний предел (Рвп) | Рвп<=1,25Рвых | Рвп<=1,25Рвых |
| Максимальная пропускная способность при максимальном входном давлении 1,2 МПа, м3/ч, не более | 2500 | 9000 |
| Неравномерность регулирования, % | ±10 | ±10 |
| Изменение выходного давление при нулевом расходе (зона пропорциальности), %, не более | ±20 | ±20 |
| Зона нечувствительности от верхнего предела настройки выходного давления, %, не более | ±2,5 | ±2,5 |
| Постоянная переменная времени, с, не более | 60 | 60 |
| Габаритные размеры, мм, не более: | ||
| строительная длина | 254 | 350 |
| ширина | 495 | 495 |
| высота | 688 | 810 |
| Масса, кг, не более: | ||
| алюминиевый | 33 | 60 |
| чугунный | 50 | 70 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
