Назначение:
- определение корреляционным методом местоположения утечек из трубопроводов
- создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов
- определение местоположения и глубины залегания скрытых коммуникаций (трубопроводы, силовые и сигнальные кабели) на глубине до 6 м и удалении до 5 км от места подключения генератора
- обследование участков местности перед проведением земляных работ, проведения работ по поиску мест разгерметизации трубопроводов на глубине до 6 м.
Рекомендуемые области применения:
- теплосети
- водоканал
- продуктопроводы.
Основные преимущества:
- наличие радиоканала
- высокая помехозащищенность
- удобство эксплуатации
- доступная цена
- малые габариты и вес
- высокая точность определения мест разгерметизации (с достоверностью локации утечек 90% и больше при площади дефекта 1 мм2).
Применение:
- для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных и стальных труб
- для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
Технические характеристики
Диаметр контролируемого трубопровода, мм | 25 ... 800 |
Длина диагностируемого участка трубопровода, м | до 1500 |
Минимальное давление в трубопроводе, кг/см2 | 1,5 |
Точность определение места утечки, м | до 0,2 |
Питание вычислителя коррелятора, В | 12В |
Усилителей, радиостанции | 7,2 В |
Температура окружающей среды, оС | -20 ... +45 |
Выходная мощность генератора, Вт | 8 |
Частота генерации, Гц | 512 1024 8928 |
Режим работы приемника, Гц | 1024, 8928, “ШП” |

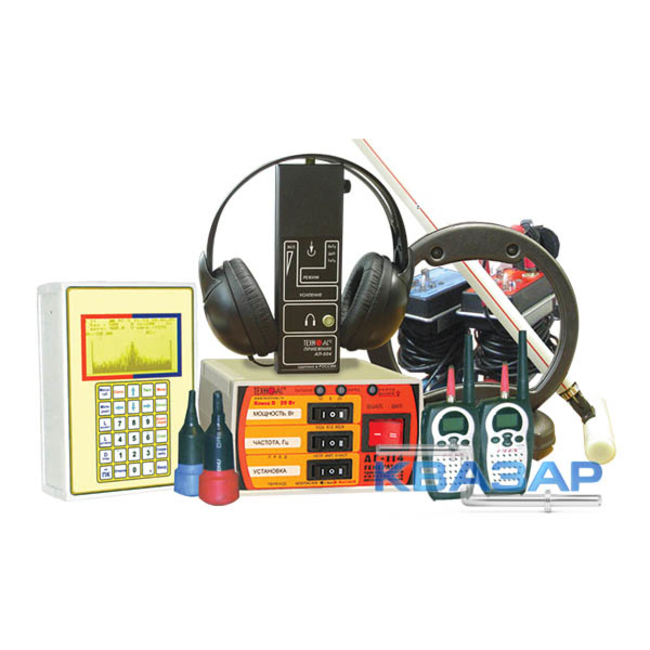

Состав комплекта:
- пьезоэлектрических датчика (красный и синий) - 2 шт.
- усилителя (красный и синий) с держателями - 2 шт.
- радиопередатчик и радиоприемник сигналов датчиков (PC)
- вычислительное корреляционное устройство (ВУ)
- зарядное устройство ВУ
- зарядное устройство PC
- программа записи на ПК
- кабели проводной связи
- генератор "АГ-114"
- приемник "АП-004"
- электромагнитный датчик "ЭМД-226"
- антенна рамочная "ИЭМ-301.2"
- головные телефоны
- провода удлинительные
- транспортная сумка.
Дополнительное оборудование:
- клещи индукционные "КИ-110".
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
