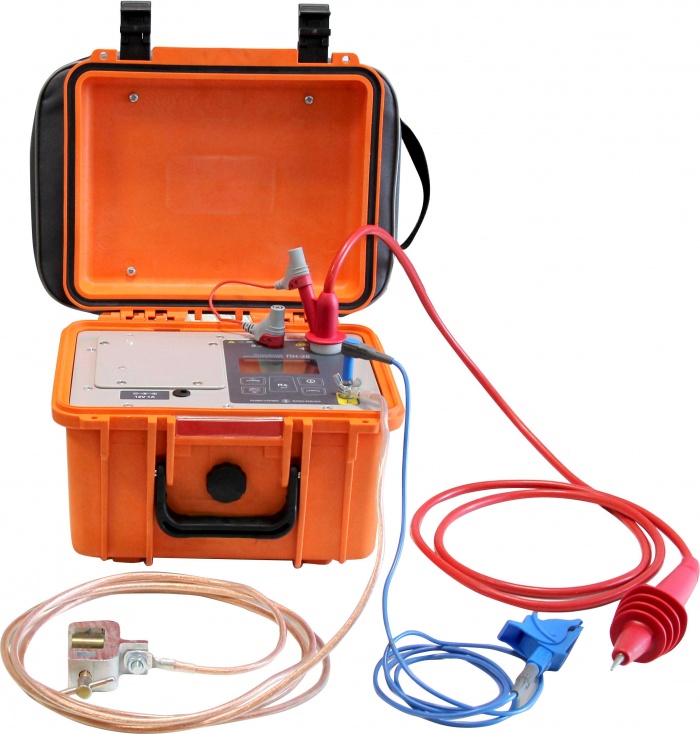

Устройство испытательное ПН-20 предназначен для проведения испытаний и оценки сопротивления изоляции, не находящихся под напряжением высоковольтных кабельных линий, изоляторов, муфт, двигателей и другого оборудования, а также для проверки высоковольтных разрядников постоянным напряжением от 0,5 до 20 кВ.
Устройство может быть использовано линейным персоналом для оперативного контроля состояния изоляции перед включением в работу оборудования после монтажа или ремонта.
Особенности:
- автоматический выбор диапазонов измерения
- защита от подключения к необесточенной сети или внезапной подачи напряжения во время измерений
- программируемое время измерения сопротивления от 1 до 60 минут
- выбор функции автоматической остановки испытания при возникновении пробоя
- индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие
- ударопрочный, пыле- и влагозащищенный корпус. Степень защиты в транспортном положении IP67, в рабочем положении IP40
- высокая помехоустойчивость в измеряемой цепи
- автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений
- жидкокристаллический дисплей
- индикация состояния внутреннего источника питания
- система защиты аккумулятора от перезаряда
- защита от неправильного включения
- память до 50 результатов испытаний.
Технические характеристики
1. | Установка испытательного напряжения постоянного тока, кВ | от 0,5 до 20 от 0,5 до 10 с шагом 0,1 кВ от 10 до 20 с шагом 1 кВ |
2. | Предел измерения сопротивления | до 20 ГОМ |
3. | Диапазон измерений переменного напряжения относительно земли, В | от 10 до 700 |
4. | Показания тока утечки | от 0,01 до 800 мкА |
5. | Измерение напряжения пробоя разрядников | от 0,5 до 20 кВ |
6. | Питание | герметичный свинцово-кислотный аккумулятор 12В 4,5 А/ч |
7. | Рабочая температура | от -20°С до +50°С |
8. | Габариты ШхГхВ, мм | 275х250х180 |
9. | Масса, кг | 4,9 |
Комплект поставки:
- устройство испытательное ПН-20 - 1 шт.
- адаптер для зарядки аккумулятора 12В, 1А - 1 шт.
- кабель измерительный высоковольтный 1,8 м - 1 шт.
- наконечники сменные для высоковольтного щупа - 2 шт.
- кабель соединительный 1,5 м - 2 шт.
- кабель заземления 3 м - 1 шт.
- струбцина для подключения к заземлению - 1 шт.
- зажим изолированный типа "крокодил" - 1 шт.
- сумка для аксессуаров - 1 шт.
- руководство по эксплуатации - 1 шт.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
