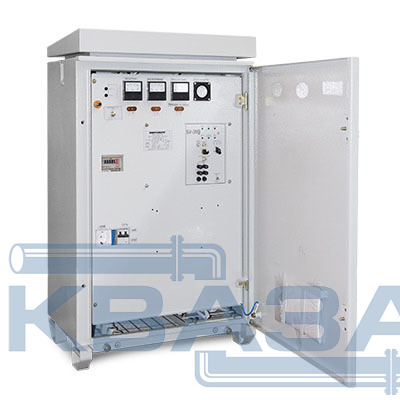

Выпрямители автоматические для катодной защиты В-ОПЕ-М2

kz-04212
Свяжитесь с нами насчёт цены
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

Автоматические выпрямитель В-ОПЕ-М2 серии В предназначены для эффективной электрохимической (катодной) защиты подземных металлических сооружений (газопроводов, нефтепроводов, продуктопроводов, резервуаров-хранилищ, объектов коммунального хозяйства и других аналогичных объектов) от электрохимической (грунтовой) коррозии.

Предназначены для размещения на открытом воздухе (категории размещения – 1).

ТУ 3415-004-22136119-2010

Нормативно-правовое обеспечение:

  • соответствуют ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии»
  • соответствуют ГОСТ 9.602-2005 «Сооружения подземные. Общие требования к защите от коррозии»
  • сертификат соответствия Госстандарта России РОСС.RU.МЕ86.Н00425
  • разрешение Ростехнадзора на применение РРС 35-00002
  • патент на изобретение N2168837 «Сглаживающий фильтр»
  • патент на полезную модель N17664 «Преобразователи постоянного напряжения».

Область применения

Предприятия различных видов деятельности, имеющие подземные металлические сооружения: газопроводы, нефтепроводы, продуктопроводы магистрального и немагистрального назначения, другие трубопроводы различного назначения, объекты коммунального хозяйства, резервуары-хранилища и другие аналогичные объекты, расположенные в различных грунтах, в т.ч. в грунтах с повышенной агрессивностью, а также в зонах воздействия блуждающих токов, возникающих от рельсового электротранспорта, от источников электроснабжения, линий электропередачи, вследствии природных явлений.

Отличительные особенности:

  • уровень пульсаций выходного напряжения и выходного (защитного) тока составляет менее 3%, что соответствует ГОСТ Р 51164-98
  • установлен дополнительный счетчик учета времени наличия напряжения питающей сети на выпрямителе
  • автоматическое поддержание поляризационного потенциала
  • циклическое прерывание тока нагрузки для измерения поляризационного потенциала.

Конструктивные особенности:

  • поставляются в комплекте с медно-сульфатным электродом сравнения ЭСН-МС2 ПК
  • степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды IP21, а встроенных электронных узлов - IP54, по ГОСТ 14254
  • уставнока данных выпрямителей вместо устаревших, выработавших технический ресурс и срок службы (например: вместо ТДЕ-9)
  • класс защиты от поражения электрическим током -1, по ГОСТ 12.2.007.0
  • соответствуют требованиям пожаробезопасности, по ГОСТ 12.1.004
  • механическое закрепление кабелей после их присоединения к выпрямителям
  • недоступность вводов кабелей для проникновения в процессе эксплуатации в выпрямители грызунов, насекомых и пресмыкающихся
  • свободный доступ к ручке автоматического выключателя и электрической розетке при штатном (закрытом) положении двери
  • применение электронного твердотельного силового реле, не имеющего механических контактов, что значительно повышает надежность выпрямителей
  • унифицированная конструкция: длинна, глубина и присоединительные размеры шкафов одинаковы для всех модификаций выпрямителей вне зависимости от мощности
  • металлический корпус, обеспечивающий надежную защиту от механических повреждений
  • порошково-полимерное покрытие светлых тонов, устойчивое к воздействию снешних атмосферных и механических факторов, что значительно повышает коррозийную стойкость корпуса и снижает нагрев от солнечного излучения
  • увеличенный технический ресурс – до 100000 часов и срок службы – до 20 лет.

Условия эксплуатации:

  • диапазон рабочих температур окружающей среды: - 45°С до +45°С
  • относительная влажность воздуха: до 98% (при температуре +25°С)
  • атмосфера типов I, II
  • атмосферное давление (86,6-106,7) кПа (от 650 до 800 мм. рт. ст.)
  • режим работы длительный, непрерывный.

Выпрямители обеспечивают:

  1. надежную устойчивую работу в режиме автоматического поддержания потенциала на сооружении
  2. высокую точность поддержания заданного потенциала – до ±0,5% (и заданного защитного тока – до ±1% (в автоматических режимах работы)
  3. заданные электрические показатели при изменении напряжения питающей сети от 176В до 242В
  4. работоспособность при изменении напряжения питающей сети от 165 В до 255 В
  5. надежное автоматическое включение в работу в заданном режиме при пропадании и появлении вновь напряжении питающей сети (при перебоях в электроснабжении)
  6. стабильную и устойчивую работу при сбросе и набросе нагрузки (от 0,1 до 5 номинального значения нагрузки)
  7. надежную защитуот перегрузок и коротких замыканий в цепи нагрузки
  8. надежную защиту от атмосферных (грозовых) перенапряжений со сороны вводов питающего напряжения и нагрузки
  9. возможность ступенчатого увеличения выходного напряжения до 2Uном при номинальном выходном токе 0.5Iном
  10. измерение выходного напряжения, выходного тока,защитного потенциала встроенными измерительными приборами
  11. учет времени наличия на сооружении установленного защитного потенциала
  12. учет времени наличия напряжения питающей сети на выпрямителе
  13. присоединение двухпроводного (L, N) и трехпроводного (L, N, PE) кабеля питающей сети
  14. экономичное энергопотребление за счет высоких энергетических показателей: коэффициента полезного действия (КПД) и коэффициента мощности (cos?)
  15. накопительный учет активной электроэнергии встроенным счетчиком электрической энергии, класса 1,0 однотарифным (исп. В-ОПЕ-М6-С1-…)
  16. многотарифный учет электроэнергии (исп. В-ОПЕ-М6-С3-…)
  17. низкий уровень радиопомех, не превышающий значений, установленных ГОСТ Р 51522-99 непрерывную работу без профилактического технического обслуживания в течение 6 месяцев.
  18. выпрямители адаптированы к основным системам телемеханики используются на объектах: ОАО «ГАЗПРОМ», ОАО АК «Транснефть», ОАО АК «Транснефтепродукт», региональных газораспределительных организациях (ГРО):     «УНК-ТМ», «Магистраль2», «СТН-3000», «SupeRTU4», «СКАТ», «ЭЛСИ-2000», «ТЕЛУР» и др.
  19. реализованы функции дистанционного контроля и управления: телеизмерение (ТИ) - выходного напряжения выпрямителя, выходного тока выпрямителя, потенциала на сооружении, потребляемой электроэнергии выпрямителем (исп. В-ОПЕ-М6-С1…, В-ОПЕ-М6-С3…) телерегулирование (ТР) - дистанционной установкой защитного потенциала (в автоматическом режиме поддержания защитного потенциала «АВТ ПОТ»), дистанционной установкой защитного тока (в автоматическом режиме стабилизации защитного тока - «АВТ ТОК»), дистанционной установкой выходного напряжения выпрямителя (в ручном режиме установки выходного напряжения - «РУЧН УСТ») телеуправление (ТУ) - отключением и последующим включением выпрямителя телесигнализация (ТС) - о пропадании напряжения питающей сети, о неисправности выпрямителя, об обрыве измерительных цепей от электрода сравнения или подземного сооружения, о дистанционном режиме управления.

Режимы работы:

  • автоматического поддержания суммарного потенциала на сооружении на заданном уровне
  • автоматической стабилизации и поддержания защитного тока к сооружению на заданном уровне
  • ручной установки выходного напряжения выпрямителя и защитного тока к сооружению
  • автоматическое поддержание поляризационного потенциала
  • циклическое прерывание тока нагрузки для измерения поляризационного потенциала.



Технические характеристики

Показатели     Значения параметров для типов выпрямителей В-ОПЕ-М2 серии В
15-24-У1-B 25-24-У1-B 42-24-У1-B 25-48-У1-B 42-48-У1-B 63-48-У1-B 84-48-У1-B 104-48-У1-B
Напряжение питающей сети, В     220 (+22/-44) 230(+12/-54)
Частота питающей сети, Гц    50±3
Номинальная выходная мощность, кВт 0,35 0,6 1,0 1,2 2,0 3,0 4,0 5,0
Номинальный выходной ток, А:
- в основном режиме (U, I) 15 25 42 25 42 63 84 104
- в дополнительном режиме (2U, 0,5I)    7,5 12,5 21 12,5 21 31,5 42 52
Номинальное выходное напряжение, В:
- в основном режиме (U, I) 24 48
- в дополнительном режиме (2U, 0,5I) 48 96
Активная потребляемая мощность, не более, кВА 0,51 0,79 1,26 1,43 2,37 3,48 4,74 5,87
Полная (активная+реактивная) потребляемая мощность, не более, к ВА 0,57 0,88 1,43 1,59 2,7 3,95 5,39 6,75
Коэффициент полезного действия, % 70 76 80 84 85 87 85 85
Коэффициент мощности, не менее 0,9 0,87 0,88
Диапазон установки выходного напряжения и тока тока, не менее, %     1-100
Коэффициент пульсации выходного напряжения и тока, не более, %     3
Диапазон установки заданного потенциала на сооружении, не менее, В     0,5-3,5
Точность поддержания защитного потенциала на сооружении, %     ±0,5
Точность поддержания выходного (защитного) тока, %     ±1,0
Габаритные размеры (длина L* глубина ,B * высота H), мм     600x400x700
Масса, не более, кг 80 90 110 115 125 140 165 190
Технический ресурс, не менее, ч     100000
Срок службы, не менее, лет      20



В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
