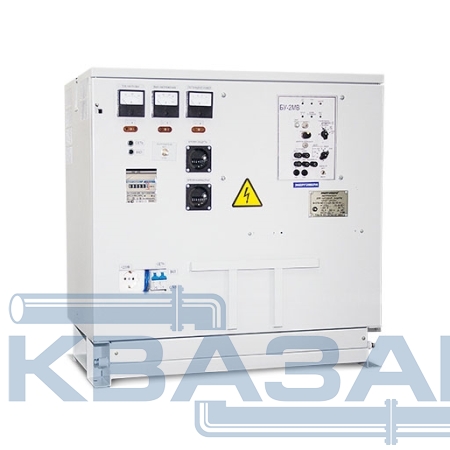

Выпрямители автоматические для катодной защиты В-ОПЕ-М7

Автоматические выпрямители серии В, предназначены для эффективной электрохимической (катодной) защиты подземных металлических сооружений (газопроводов, нефтепроводов, продуктопроводов, резервуаров-хранилищ, объектов коммунального хозяйства и других аналогичных объектов) от электрохимической (грунтовой) коррозии.

Выпрямители встраиваемого типа предназначены для размещения в оболочках комплектных устройств, в УКЗВ, УКЗН, в других укрытиях различных типов (категории размещения – 2).

ТУ 3415-077-22136119-2009

Нормативно-правовое обеспечение:

• соответствуют ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии»
• соответствуют ГОСТ 9.602-2005 «Сооружения подземные. Общие требования к защите от коррозии»
• сертификат соответствия Госстандарта России РОСС.RU.МЕ86.Н00425
• разрешение Ростехнадзора на применение РРС 35-00002
• патент на изобретение N2168837 «Сглаживающий фильтр»
• патент на полезную модель N17664 «Преобразователи постоянного напряжения».

Область применения

Предприятия различных видов деятельности, имеющие подземные металлические сооружения: газопроводы, нефтепроводы, продуктопроводы магистрального и немагистрального назначения, другие трубопроводы различного назначения, объекты коммунального хозяйства, резервуары-хранилища и другие аналогичные объекты, расположенные в различных грунтах, в т.ч. в грунтах с повышенной агрессивностью, а также в зонах воздействия блуждающих токов, возникающих от рельсового электротранспорта, от источников электроснабжения, линий электропередачи, вследствии природных явлений.

Отличительные особенности:

• уровень пульсаций выходного напряжения и выходного (защитного) тока составляет менее 3%, что соответствует ГОСТ Р 51164-98
• установлен дополнительный счетчик учета времени наличия напряжения питающей сети на выпрямителе
• автоматическое поддержание поляризационного потенциала
• циклическое прерывание тока нагрузки для измерения поляризационного потенциала.

Конструктивные особенности:

1. поставляются в комплекте с медно-сульфатным электродом сравнения ЭСН-МС2 ПК
2. степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды IP21, а встроенных электронных узлов - IP54, по ГОСТ 14254
3. уставнока данных выпрямителей вместо устаревших, выработавших технический ресурс и срок службы (например: вместо ТДЕ-9)
4. класс защиты от поражения электрическим током -1, по ГОСТ 12.2.007.0
5. соответствуют требованиям пожаробезопасности, по ГОСТ 12.1.004
6. механическое закрепление кабелей после их присоединения к выпрямителям
7. недоступность вводов кабелей для проникновения в процессе эксплуатации в выпрямители грызунов, насекомых и пресмыкающихся
8. свободный доступ к ручке автоматического выключателя и электрической розетке при штатном (закрытом) положении двери
9. применение электронного твердотельного силового реле, не имеющего механических контактов, что значительно повышает надежность выпрямителей
10. унифицированная конструкция: длинна, глубина и присоединительные размеры шкафов одинаковы для всех модификаций выпрямителей вне зависимости от мощности
11. металлический корпус, обеспечивающий надежную защиту от механических повреждений
12. порошково-полимерное покрытие светлых тонов, устойчивое к воздействию снешних атмосферных и механических факторов, что значительно повышает коррозийную стойкость корпуса и снижает нагрев от солнечного излучения
13. увеличенный технический ресурс – до 100000 часов и срок службы – до 20 лет.

Условия эксплуатации:

• диапазон рабочих температур окружающей среды: - 45°С до +45°С
• относительная влажность воздуха: до 98% (при температуре +25°С)
• атмосфера типов I, II
• атмосферное давление (86,6-106,7) кПа (от 650 до 800 мм. рт. ст.)
• режим работы длительный, непрерывный.

Выпрямители обеспечивают:

• надежную устойчивую работу в режиме автоматического поддержания потенциала на сооружении
• высокую точность поддержания заданного потенциала – до ±0,5% (и заданного защитного тока – до ±1% (в автоматических режимах работы)
• заданные электрические показатели при изменении напряжения питающей сети от 176В до 242В
• работоспособность при изменении напряжения питающей сети от 165 В до 255 В
• адежное автоматическое включение в работу в заданном режиме при пропадании и появлении вновь напряжении питающей сети (при перебоях в электроснабжении)
• стабильную и устойчивую работу при сбросе и набросе нагрузки (от 0,1 до 5 номинального значения нагрузки)
• надежную защитуот перегрузок и коротких замыканий в цепи нагрузки
• надежную защиту от атмосферных (грозовых) перенапряжений со сороны вводов питающего напряжения и нагрузки
• возможность ступенчатого увеличения выходного напряжения до 2Uном при номинальном выходном токе 0.5Iном
• измерение выходного напряжения, выходного тока,защитного потенциала встроенными измерительными приборами
• учет времени наличия на сооружении установленного защитного потенциала
• учет времени наличия напряжения питающей сети на выпрямителе
• присоединение двухпроводного (L, N) и трехпроводного (L, N, PE) кабеля питающей сети
• экономичное энергопотребление за счет высоких энергетических показателей: коэффициента полезного действия (КПД) и коэффициента мощности (cos?)
• накопительный учет активной электроэнергии встроенным счетчиком электрической энергии, класса 1,0 однотарифным (исп. В-ОПЕ-М6-С1-…)
• многотарифный учет электроэнергии (исп. В-ОПЕ-М6-С3-…)
• низкий уровень радиопомех, не превышающий значений, установленных ГОСТ Р 51522-99 непрерывную работу без профилактического технического обслуживания в течение 6 месяцев.
• выпрямители адаптированы к основным системам телемеханики используются на объектах: ОАО «ГАЗПРОМ», ОАО АК «Транснефть», ОАО АК «Транснефтепродукт», региональных газораспределительных организациях (ГРО): «УНК-ТМ», «Магистраль2», «СТН-3000», «SupeRTU4», «СКАТ», «ЭЛСИ-2000», «ТЕЛУР» и др.
• реализованы функции дистанционного контроля и управления: телеизмерение (ТИ) - выходного напряжения выпрямителя, выходного тока выпрямителя, потенциала на сооружении, потребляемой электроэнергии выпрямителем (исп. В-ОПЕ-М6-С1…, В-ОПЕ-М6-С3…) телерегулирование (ТР) - дистанционной установкой защитного потенциала (в автоматическом режиме поддержания защитного потенциала «АВТ ПОТ»), дистанционной установкой защитного тока (в автоматическом режиме стабилизации защитного тока - «АВТ ТОК»), дистанционной установкой выходного напряжения выпрямителя (в ручном режиме установки выходного напряжения - «РУЧН УСТ») телеуправление (ТУ) - отключением и последующим включением выпрямителя телесигнализация (ТС) - о пропадании напряжения питающей сети, о неисправности выпрямителя, об обрыве измерительных цепей от электрода сравнения или подземного сооружения, о дистанционном режиме управления.

Режимы работы:

• автоматического поддержания суммарного потенциала на сооружении на заданном уровне
• автоматической стабилизации и поддержания защитного тока к сооружению на заданном уровне
• ручной установки выходного напряжения выпрямителя и защитного тока к сооружению
• автоматическое поддержание поляризационного потенциала
• циклическое прерывание тока нагрузки для измерения поляризационного потенциала.

Технические характеристики
