Устройство механического прокола кабеля УМПК

kz-00398
55 620 руб.
+
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

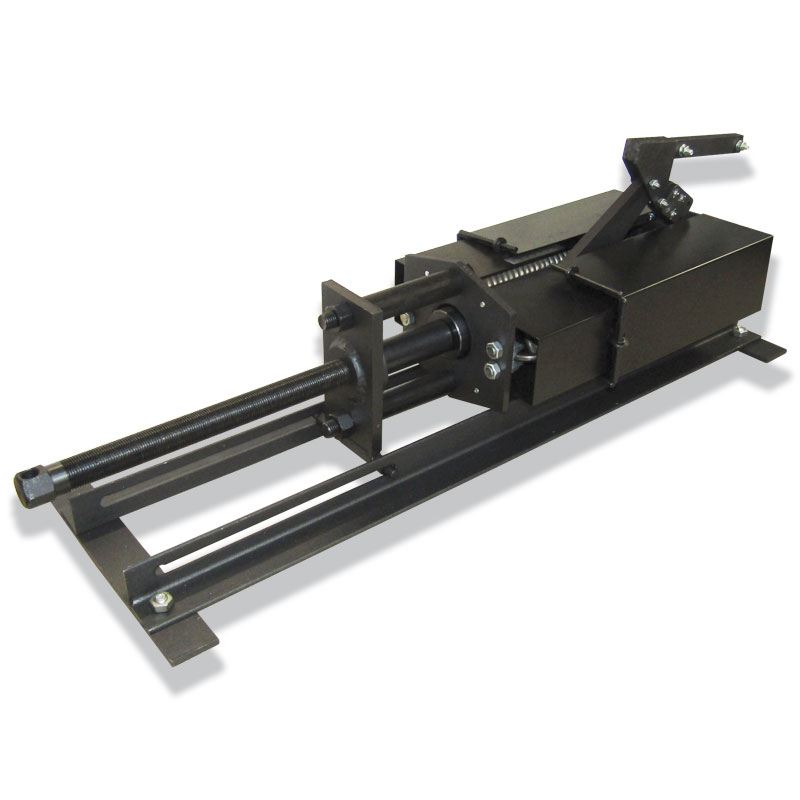

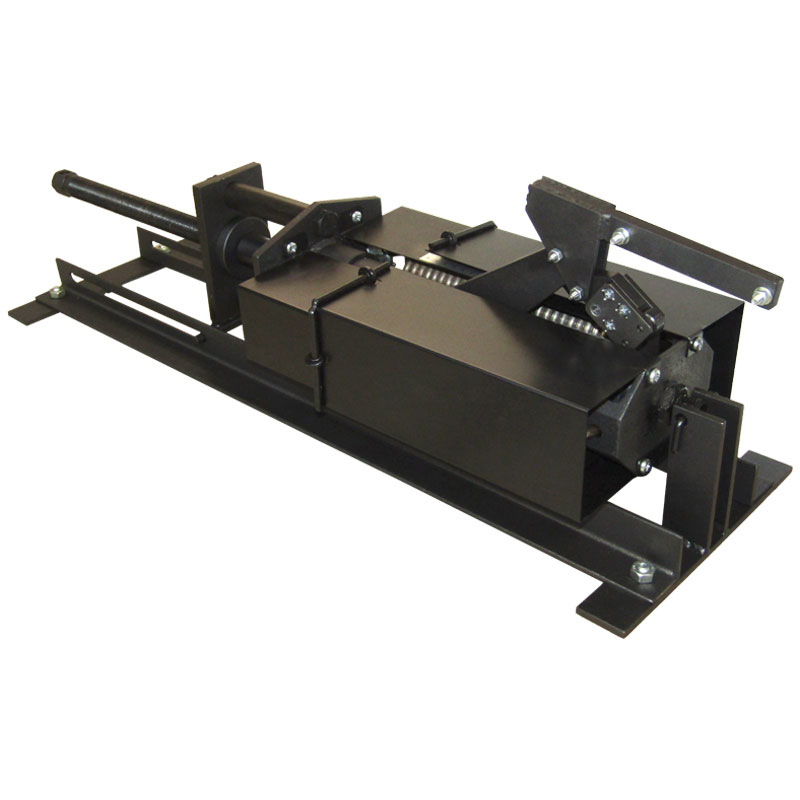

Устройство механического прокола кабеля УМПК предназначено для обеспечения условий электрической безопасности при работе с высоковольтными (до 35 кВ) кабелями. С помощью УМПК осуществляют закорачивание жил кабеля между собой и на землю. УМПК может быть использован при проколе кабеля с диаметром до 65мм. Особенностью устройства является его простота конструкции и портативность, а также легкость в эксплуатации и обслуживании.

Основные технические характеристики

Накопитель механической энергии – пружины суммарной энергоемкостью

 от 500 Дж, с минимальной безотказной наработкой не менее 105 циклов (ГОСТ 13764-86)

Диаметр пробиваемого кабеля, мм                                         до 65

Габаритные размеры:

в заряженном состоянии, мм                                                     760×254×230

в разряженном состоянии, мм                                                   563×254×230

Масса УМПК, закрепляемого на кабеле, кг                               12

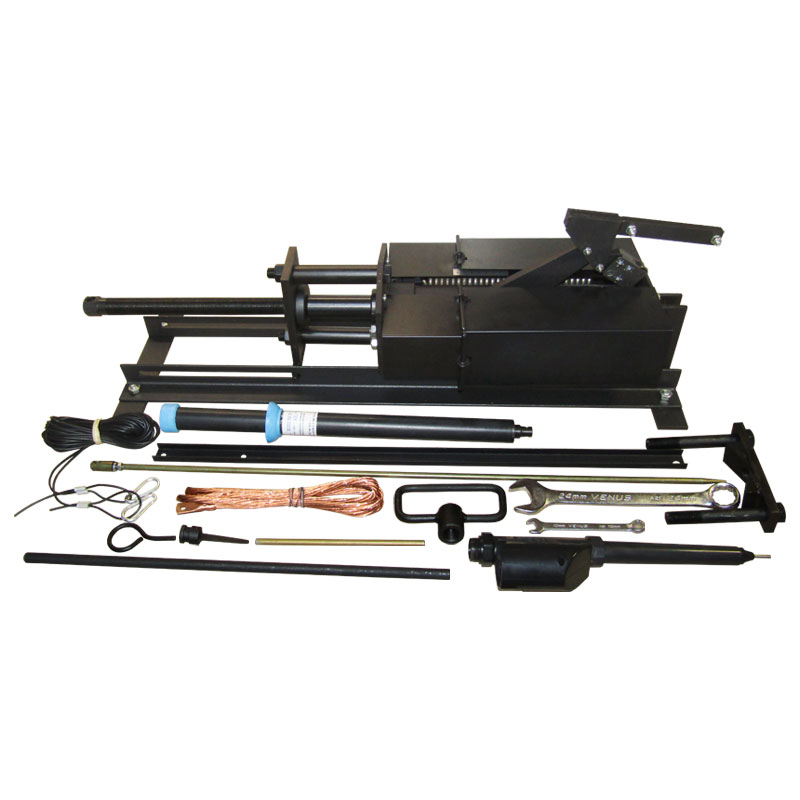

Комплектность

Наименование

Количество

1.

Приспособление механического прокола

1

2.

Домкрат

1

3.

Стапель

1

4.

Штырь заземления с гальванической связью

1

5.

Провод заземления

1

6.

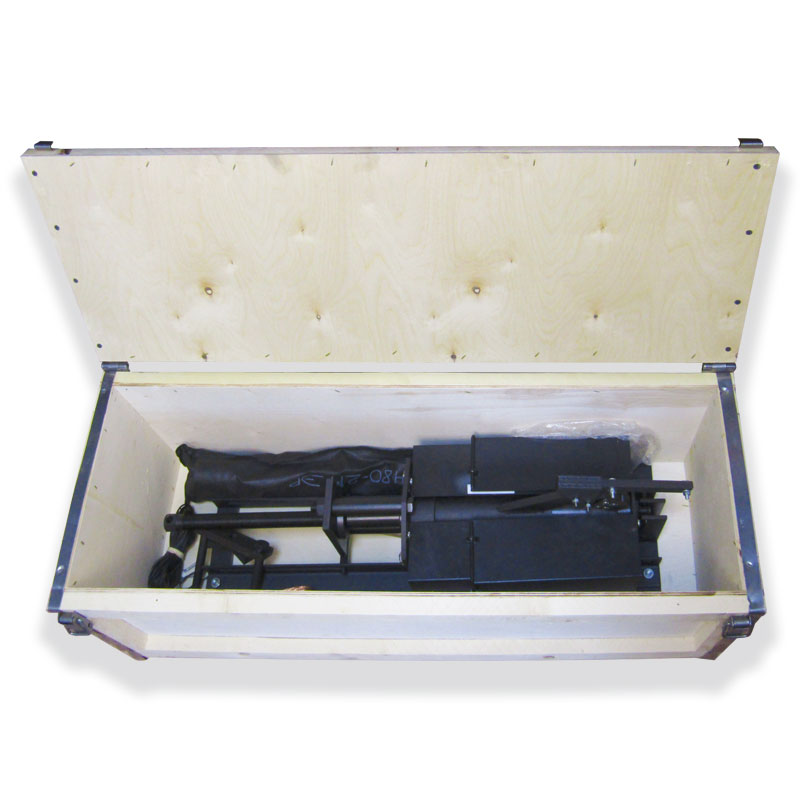

Ящик

1

7.

Ключ гаечный S-13

1

8.

Ключ гаечный S-24



9.

Указатель высокого напряжения УВН80

1

10.

Комплект запасных частей:

- пробойник



1

 11.

Паспорт

1

 12.

Экстрактор*

1

* - поставляется по отдельной заявке

Сравнительная таблица технических характеристик устройств прокола кабеля



Наименование УМПК УДПК УДПК-70 УДПК-90 УПКП-130 УПКП-200
Минимальный наружный диаметр кабеля, мм 25 25 50 50 50 50
Максимальный наружный диаметр кабеля, мм 65 65 70 90 130 200
Напряжение, кВ 0,4-10 0,4-35 0,4-220 0,4-220 0,4-220 0,4-220
Мощность, Дж 500 700-800 700-800
2720
2720 2720 2720
Тип управления ДУ
ручное
ДУ
ручное
ДУ электронное
и ручное
ДУ электронное ДУ электронное ДУ электронное
Принцип дистанционного управления диэлектрический шнур с ручкой диэлектрический шнур с ручкой радиоуправление, шнур с ручкой радио-управление радио-управление радио-управление
Количество гарантированных проколов 1000 500 500 500 500 500
Источник энергии пружины монтажные патроны Д4 (красный), Д5 (черный) монтажные патроны Д4 (красный), МПУ-3 (желтый) монтажные патроны МПУ-3 (желтый) монтажные патроны МПУ-3 (желтый) монтажные патроны МПУ-3 (желтый)
Габариты устройства, мм 760х254х230 70х138х383 70х140х315 75х200х500 75х200х500 75х250х600
Габариты футляра, мм в заряженном состоянии - 760х254х230
в разряженном состоянии - 563?254?230
410х150х100 650х355х180 650х355х180 650х355х180 650х355х180
Масса, кг 12 8 25 25 27,4 28,8



В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
