Система автоматизации отопительных котельных АМКО-1
Система управления АМКО-1 предназначена для управления работой одногорелочных водогрейных и паровых котлов, других теплоагрегатов, работающих на газообразном и/или жидком (включая мазут) топливе.
Система обеспечивает:
- полуавтоматический пуск котла
- автоматическую защиту теплоагрегата при возникновении аварийных ситуаций
- запоминание первопричины аварийной ситуации, передачу сигнала аварийного останова на диспетчерский пульт
- поддержание в заданных пределах температуры горячей воды, давления пара, уровня воды
- работу тепло агрегата без постоянного присутствия персонала.
Модификации системы АМКО–1
| Модификация комплекта | Вид сжигаемого топлива | Вид теплоносителя |
| АМКО-1-В-ГН | Газ низкого давления | Вода |
| АМКО-1-В-ГС | Газ среднего давления | Вода |
| АМКО-1-В-М | Жидкое | Вода |
| АМКО-1-П-ГН | Газ низкого давления | Пар |
| АМКО-1-П-ГС | Газ среднего давления | Пар |
| АМКО-1-П-М | Жидкое | Пар |
| АМКО-1-В-ГНМ | Газ низкого давления или жидкое | Вода |
| АМКО-1-В-ГСМ | Газ среднего давления или жидкое | Вода |
| АМКО-1-П-ГНМ | Газ низкого давления или жидкое | Пар |
| АМКО-1-П-ГСМ | Газ среднего давления или жидкое | Пар |

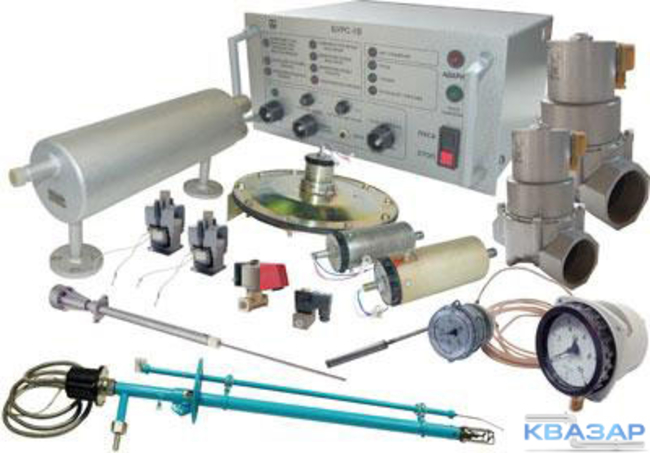

Состав комплектов поставки
Рекомендуемые варианты состава комплекта поставки системы АМКО-1 приведены в таблице.
| № | Наименование и условное обозначение | Кол-во по модификациям АМКО-1 (с контролем герметичности) | Назначение | Примечание | |||||||||
| В-ГН | В-ГС | В-М | П-ГН | П-ГС | П-М | В-ГНМ | В-ГСМ | П-ГНМ | П-ГСМ | ||||
| 1 | Блок управления, розжига и сигнализации БУРС-1В | 1 | 1 | 1 | - | - | - | 1 | 1 | - | - | Управление работой котла | |
| Блок управления, розжига и сигнализации БУРС-1П | - | - | - | 1 | 1 | 1 | - | - | 1 | 1 | |||
| 2 | Клапан газовый КГЭЗ Ду65 | 1 | - | - | 1 | - | - | 1 | - | 1 | - | Контрольный клапан-отсекатель | См. прим. 1 |
| 3 | Клапан газовый КГЭЗ Ду65 | - | 1 | - | - | 1 | - | - | 1 | - | 1 | Контрольный клапан-отсекатель | См. прим. 1 |
| 4 | Клапан газовый КГЭЗ Ду65 | 1 | - | - | 1 | - | - | 1 | - | 1 | - | Клапан «большого» горения | См. прим. 1 |
| 5 | Клапан газовый КГЭЗДу50 | - | 1 | - | - | 1 | - | - | 1 | - | 1 | Клапан «большого» горения | См. прим. 1 |
| 6 | Клапан газовый КГЭЗ Ду50 | 1 | - | - | 1 | - | - | 1 | - | 1 | - | Клапан «малого» горения | См. прим. 1 |
| 7 | Клапан газовый КГЭЗ Ду20 | - | 1 | - | - | 1 | - | - | 1 | - | 1 | Клапан «малого» горения | |
| 8 | Клапан газовый КГЭО Ду20 | 1 | 1 | - | 1 | 1 | - | 1 | 1 | 1 | 1 | Сбросной клапан | |
| 9 | Клапан газовый КГЭЗ Ду10 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | Клапан запальника | |
| 10 | Клапан электромагнитный КЭД-М | - | - | 2 | - | - | 2 | 2 | 2 | 2 | 2 | Клапан "большого" и «малого» горения | |
| 11 | Контрольный электрод КЭ | 1 | 1 | - | 1 | 1 | - | 1 | 1 | 1 | 1 | Контроль наличия пламени основного факела на газообразном топливе | См. прим. 1 |
| 12 | Фотоэлектрический датчик пламени ФД | - | - | 1 | - | - | 1 | 1 | 1 | 1 | 1 | Контроль наличия пламени основного факела на жидком топливе | |
| 13 | Электрозапальник газовый ЭЗ-МЗ с устройством зажигания и с контрольным электродом | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | Розжиг и контроль пламени запальника | См. прим. 1 |
| 14 | Электромагнитный исполнительный механизм ЭИМ | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | Управление шибером дымохода и воздушной заслонкой | |
| 15 | Уровнемерная колонка УК-4 | - | - | - | 1 | 1 | 1 | - | - | 1 | 1 | Защита по повышению и по понижению уровня воды в барабане котла, регулирование уровня воды | |
| 16 | Термометр показывающий сигнализирующий ТГП-100Эк (0-150)-6-200 | 2 | 2 | 2 | - | - | - | 2 | 2 | - | - | Защита по повышению температуры за котлом, регулирование производительности | См. прим. 1 |
| 17 | Термометр показывающий сигнализирующий ТГП-100Эк (0-150)-6-200 | - | - | 1 | - | - | 1 | 1 | 1 | 1 | 1 | Защита по понижению температуры мазута | |
| 18 | Манометр электроконтактный ДМ2010Сг 0-1,0 МПа (0-10 кгс/см2) | - | - | - | 1 | 1 | 1 | - | - | 1 | 1 | Регулирование производительности | |
| 19 | Манометр электроконтактный ДМ2010Сг 0-0,1 МПа (0-1,0 кгс/см2) | - | - | 1 | - | - | 1 | 1 | 1 | 1 | 1 | Защита по понижению давления жидкого топлива | |
| 20 | Датчик-реле давления ДРД-1,0 (0,1-1,0 кПа) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | Защита по понижению разряжения в топке. | |
| 21 | Датчик-реле давления ДРД-1,0 (0,1-1,0 кПа) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | Защита по понижению давления воздуха перед горелкой | |
| 22 | Датчик-реле давления ДРД-1,0 (0,1-1,0 кПа) | 1 | - | - | 1 | - | - | 1 | - | 1 | - | Датчик контроля герметичности клапанов | |
| 23 | Датчик-реле давления ДРД-2,5 (0,8-2,5 кПа) | 1 | - | - | 1 | - | - | 1 | - | 1 | - | Защита по понижению давления газа | |
| 24 | Датчик-реле давления ДРД-6,0 (3,0-6,0 кПа) | 1 | - | - | 1 | - | - | 1 | - | 1 | - | Защита по повышению давления газа. | |
| 25 | Датчик-реле давления ДРД-40 (4,0-40 кПа) | - | 2 | - | - | 2 | - | - | 2 | - | 2 | Защита по повышению и по понижению давления газа. | |
| 26 | Датчик-реле давления ДРД-40 (4,0-40 кПа) | - | 1 | - | - | 1 | - | - | 1 | - | 1 | Датчик контроля герметичности клапанов | |
| 27 | Датчик-реле давления ДРД-1200 (200-1200 кПа) | 2 | 2 | 2 | - | - | - | 2 | 2 | - | - | Защита по повышению и по понижению давления воды за котлом. | |
| 28 | Датчик-реле давления ДРД-1200 (200-1200 кПа) | - | - | - | 1 | 1 | 1 | - | - | 1 | 1 | Защита по повышению давления пара. | |
| 29 | Прибор контроля герметичности АКГ-1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | Прибор контроля герметичности | |||
Примечания:
- клапана газовые: КГ-ЭЗ-50, КГ-ЭЗ-65 могут поставляться муфтового и фланцевого исполнений
- по согласованию сторон контрольный электрод КЭ (поз.11) может поставляться с длинами 490 мм, 690 мм, 950 мм, 1200 мм
- по согласованию сторон электрозапальник газовый ЭЗ-МЗ (поз.13) может поставляться с длинами 570 мм, 870 мм. Вместо ЭЗ-МЗ можно заказывать электрозапальник газовый ЭЗ-Н+трансформатор ОС33-730УХЛ. ЭЗ-Н может поставляться с длинами 570 мм, 870 мм
- по согласованию с заказчиком вместо 2 шт. ТГП-100Эк (поз.16) для защиты по повышению температуры воды и регулирования производительности допускается поставка сигнализатора температур ТЭСТ-1М
- по согласованию сторон возможна поставка газоанализаторов ПГА, АНКАГ, ГИАМ, СГГ и других счетчиков газа СГ, СГБ, СКБ и других
- по требованию заказчика для автоматической проверки герметичности газовых клапанов поставляются клапан КГЭО-Ду20 (нормально открытый), датчик реле ДРД 6 для низкого или ДРД 40 для среднего и прибор автоматического контроля герметичности запорной арматуры газовых горелок типа АКГ-1
- по согласованию сторон допускается поставка комплектующих в других количествах
- допускается во всех модификациях поставка датчиков и исполнительных устройств других типов, обеспечивающих взаимозаменяемость
- для ремонта в течение всего периода эксплуатации после окончания гарантийного срока возможна поставка запасных частей по заявкам потребителей за отдельную плату.
ЦЕНА ЗАВИСИТ ОТ СОСТАВА КОМПЛЕКТА АМКО-1, КОТОРЫЙ ОПРЕДЕЛЯЕТ ЗАКАЗЧИК
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
Предложение не является публичной офертой. Сведения о характеристиках, комплекте поставки и внешнем виде могут отличаться от представленных на сайте. Актуальную информацию уточняйте у менеджера при оформлении заказа.
