Стационарный медно-сульфатный электрод сравнения СМЭС-2ВЭ

Стационарный медно-сульфатный электрод сравнения СМЭС-2ВЭ
Артикул:00023
Цена:
от 17 700 руб.17700RUB*
Купить
* Указанная цена не является публичной офертой.

Производство стационарных медно-сульфатных электродов сравнения СМЭС-2ВЭ в виде единого изделия прекращено! В качестве замены рекомендуется использовать комбинацию СМЭС-2 и ВЭ

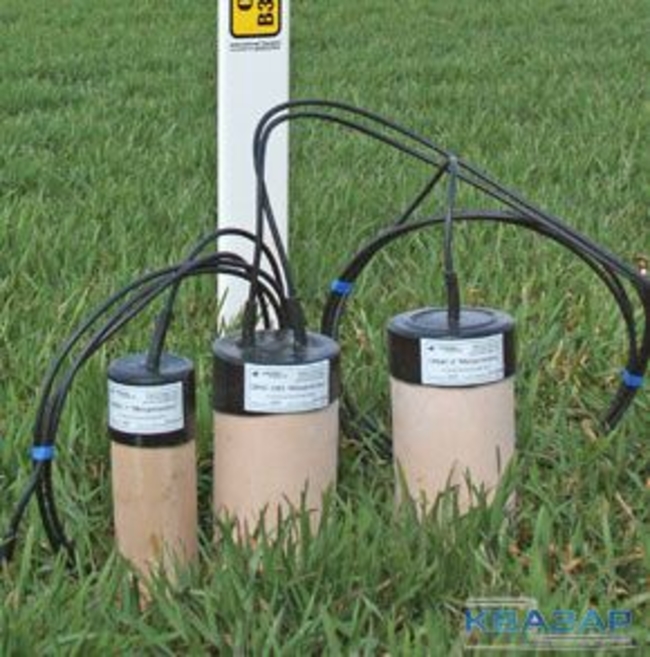

Медно-сульфатные электроды сравнения СМЭС «МЕНДЕЛЕЕВЕЦ»® используются в системах электрохимической защиты от коррозии и применяются для измерения потенциала подземного металлического сооружения.

Электроды сравнения являются стационарными и устанавливаются в грунт на глубину укладки трубопровода обязательно ниже глубины промерзания грунта. Измерения потенциала проводятся в соответствии с требованиями ГОСТ 9.602-2005.

Электроды сравнения изготовлены в климатическом исполнении «У» категории 1 ГОСТ 15150.

В зависимости от конструктивного исполнения различают четыре разновидности электрода сравнения СМЭС.

СМЭС-1 однокорпусной медно-сульфатный электрод сравнения
СМЭС-1ВЭ однокорпусной медно-сульфатный электрод сравнения со встроенным вспомогательным электродом
СМЭС-2 двухкорпусной медно-сульфатный электрод сравнения
СМЭС-2ВЭ двухкорпусной медно-сульфатный электрод сравнения со встроенным вспомогательным электродом


Техническое описание

Корпус электрода сравнения выполнен из пористой керамики, что обеспечивает создание и поддержание электролитического контакта с грунтом при проведении измерений.

 3 - корпус внутренний; 4 - смесь бентонитовая; 5 - корпус внешний; 6 - электрод вспомогательный; 7 - наконечник для кабеля; 8 - измерительный провод вспомогательного электрода; 11 - муфта термоусаживаемая; 12 - кабель измерительный для электрода сравнения

Электрод сравнения СМЭС-2ВЭ в своей конструкции содержит еще один вспомогательный электрод, это дает возможность проводить измерения поляризационного потенциала. Дополнительный электрод находится в нижней части наружного корпуса и имеет измерительный провод.

Пространство между корпусами заполнено неполяризующейся влагоудерживающей засыпкой. Засыпка изготовлена на основе бентонита и предназначена для обеспечения электролитического контакта измерительного модуля электрода сравнения с окружающим грунтом.

Для удобства обслуживания кабельные выводы промаркированы и оснащены клеммами для подключения в КИП. Монтаж электродов сравнения СМЭС проводится с использованием измерительного провода.

Стационарные медно-сульфатные электроды сравнения СМЭС «МЕНДЕЛЕЕВЕЦ»® имеют стабильное значение собственного потенциала, что позволяет производить точные измерения потенциала защищаемого сооружения.


Технические характеристики

Наименование параметров СМЭС-2ВЭ
1. Потенциал (по х.с.э.), мВ 120 ± 15
2. Переходное электрическое сопротивление, Ом, не более 1500
3. Габаритные размеры, мм:
высота 315
диаметр  145
4. Масса, кг 7,7
5. Срок службы, лет, не менее 10
