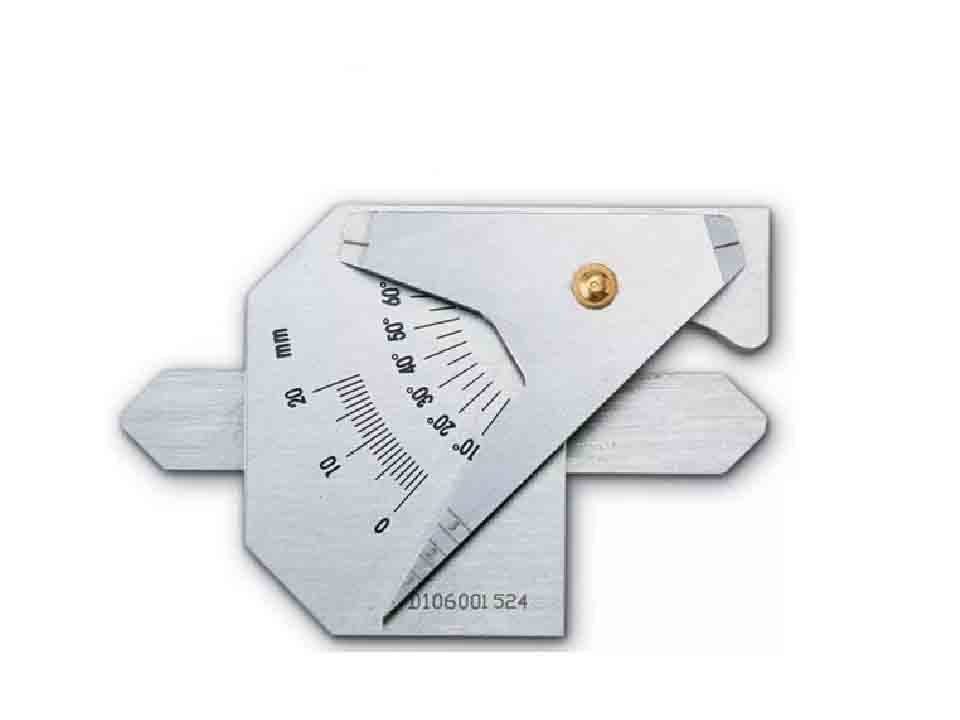

Универсальный измеритель для сварных соединений WG1

Универсальный измеритель для сварных соединений WG1
Артикул:03663
Цена:
4 300 руб.4300RUB*
Купить
* Указанная цена не является публичной офертой.

Универсальный измеритель для сварных соединений WG1 состоит из четырех компонентов: основной шкалы, измерителя высоты, измерителя глубины подреза и универсального измерителя.

Применяется для измерения смещения, угла кромки, высоты, ширины зазора и глубины подреза сварного шва, и др. и подходит для контроля котлов, мостов, кораблей, сосудов давления и труб нефтяного сортамента.

Измеритель переносной и компактный, легкий в эксплуатации, изготовлен из нержавеющей стали и имеет широкое применение. Является аналогом по применению универсального шаблона сварщика УШС-4.



Технические характеристики



Функция Диапазон Разрешение Погрешность
Использование как линейки 0-40 мм 1 мм ±0,1 мм
Измерение смещения до 20 мм или до 30 мм 1 мм; 0,05 мм ±0,20 мм; ±0,10 мм
Измерение угла кромки 10-0-70° ±30’
Измерение величины зазора 1-5 мм 0,5 мм ±0,20 мм
Измерение угла раскрытия Х-шва 60°
Измерение угла раскрытия Х-шва 70°
0°; 70° ±30’
Измерение высоты стыкового шва
Измерение углового шва
до 20 мм 1 мм ±0,20 мм
Измерение высоты углового шва (катет) до 20 мм 1 мм ±0,20 мм
Измерение ширины шва 0-40 мм 1 мм ±0,20 мм
Измерение смещения до 20 мм или  до 30 мм 1 мм; 0,05 мм ±0,20 мм; ±0,10 мм
Измерение глубины подреза до 30 мм 0,05 мм ±0,10 мм
