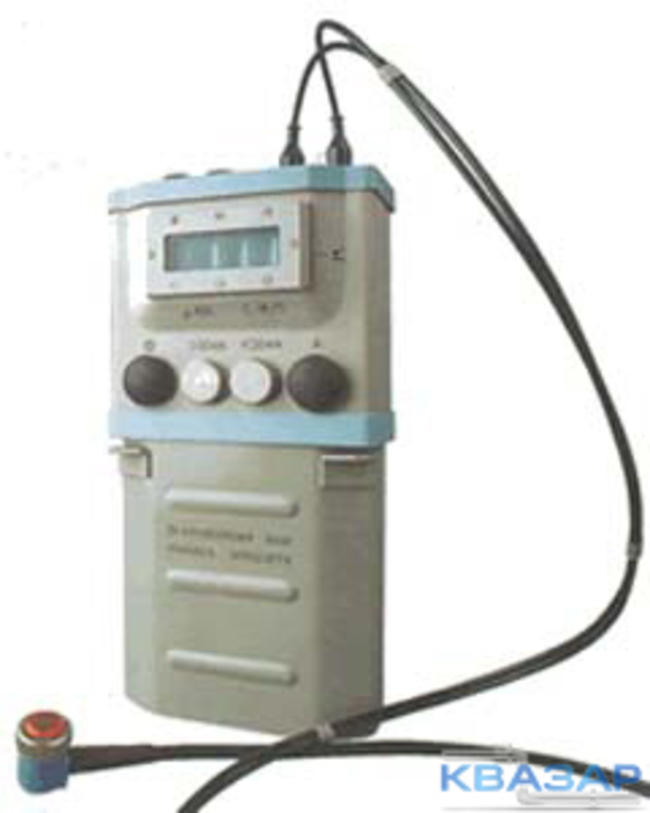

Толщиномер ультразвуковой УТ-96П
Назначение и область применения
Ультразвуковой толщиномер УТ-96П представляет собой портативный цифровой акустический прибор неразрушающего контроля качества, предназначенный для измерения толщины стенки изделий, выполненных из различных металлов или конструкционных металлических сплавов, при осуществлении одностороннего доступа к контролируемым объектам.
Прибор используется при строительстве, ремонте, обслуживании и эксплуатации газо- и нефтепроводов, промысловых скважин, шахт, обвязок компрессорных станций для измерения величины толщины стенок труб.
Устройство и принцип работы
Прибор включает в себя трансформатор, формирующий зондирующий электрический импульс, пъезоэлектрический ультразвуковой преобразователь, имеющий излучающую и приемную пластины, которые соответственно испускают и принимают акустические импульсы, пороговый дискриминатор, улавливающий донный эхосигнал, и электронный блок, получающий, преобразующий и выдающий на дисплей информацию о результатах измерения. Для создания электрического контакта прибора с исследуемой поверхностью используется специальная контактная жидкость. Измеренные и рассчитанные значения отображаются на четырехразрядном дисплее.
В толщиномере реализован ультразвуковой эхо-импульсный метод измерения, заключающийся в создании акустического сигнала, направлении его на проверяемую поверхность и получении обратного отклика, по длине звуковой волны которого рассчитывается толщина стенки с применением известной формулы.
Достоинства
• широкий диапазон скорости распространения ультразвуковых колебаний: 3000- 6000 м/с
• возможность эксплуатации на открытом воздухе
• наличие световой индикации
• взрыво-, пыле-, водозащищённое исполнение IP51
• сигнализация о возникновении/наличии/отсутствии акустического контакта толщиномера с контролируемым изделием
• автоматическое отключение питания в случае отсутствии акустического контакта продолжительностью 3,5 мин
• световое предупреждение о разрядке аккумуляторных элементов блока питания
• длительное время непрерывной работы при использовании аккумуляторных батарей: не менее 25 ч
• регистрация в Госреестре (№ 11622-99).
Технические характеристики
| Диапазон измеряемых толщин по стали, мм | 0,8…300 |
| Предел допускаемого значения основной погрешности, % | 0,1 |
| Дискретность измерения, мм | 0,1 |
| Питание, В | |
| Время непрерывной работы от аккумуляторных батарей, час | не менее 25 |
| Диапазон рабочих температур, °С | -40…+50 |
| Габаритные размеры, мм | 280х140х70 |
| Масса, кг | 3,5 |
Комплект поставки
• толщиномер УТ-96П
• электронный блок
• блок питания
• ультразвуковой преобразователь
• комплект ЗИП
• техническая документация.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
