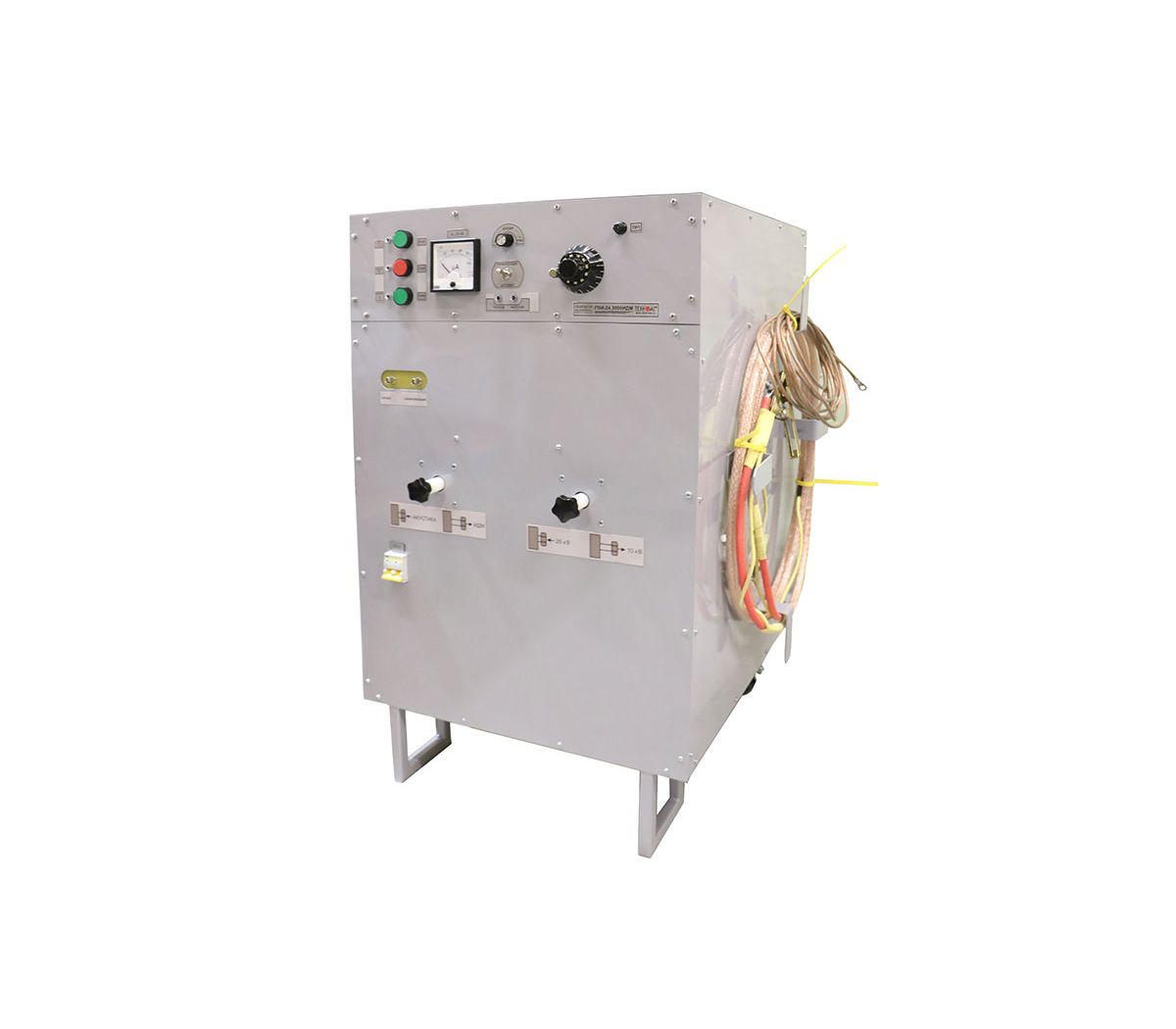

Генератор высоковольтный импульсный ГВИ-24.3000 ИДМ
Назначение
Генератор высоковольтный импульсный ГВИ-24.3000ИДМ предназначен для точного определения места повреждения силовых электрических кабелей акустическим методом.
Описание
В данной модификации реализован импульсно-дуговой метод (ИДМ) для предварительного определения расстояния до места повреждения кабеля при помощи рефлектометра. В генераторе предусмотрены автоматический и ручной режим работы с плавной регулировкой периода следования импульсов в автоматическом режиме. Генератор импульсный высоковольтный ГВИ-24.3000ИДМ позволяет производить заряд встроенных конденсаторных батарей и производить их разряд в кабельную линию (посылать импульс), где в месте повреждения раздается хлопок (звуковой разряд). Проходя над трассой кабельной линии, оператор улавливает этот разряд при помощи акустического приемника и по его максимальной величине находит место повреждения.
Условия эксплуатации
Условия эксплуатации установки соответствуют категории размещения УХЛ4 по ГОСТ 15150:
- температура окружающей среды от +1°С до +35°С;
- относительная влажность не более 80% при +35°С;
- атмосферное давление от 630 до 830 мм.рт.ст.
Включение установки, после нахождения при пониженной температуре, должно производиться только после ее просушивания при температуре не ниже +10°С.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания | 220 В ± 10%, 50 Гц |
| Максимальный ток, потребляемый из сети, А | 10 |
| Максимальное напряжение импульса, В | Ступень 1: 0...9500±500 Ступень 2: 0...19000±1000 |
| Максимальная энергия импульса на каждой ступени, Дж | 2880 |
| Регулирование напряжения импульса | Плавное |
| Регулировка периода импульса, с | 3...15 |
| Определение расстояния до места повреждения кабеля импульсно-дуговым методом | Совместно с рефлектометром, поддержи-вающим данную функцию (Рейс-305, Рейс-405, TDR-107, TDR-109 и др.) |
| Масса силового блока, кг, не более | 130 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
