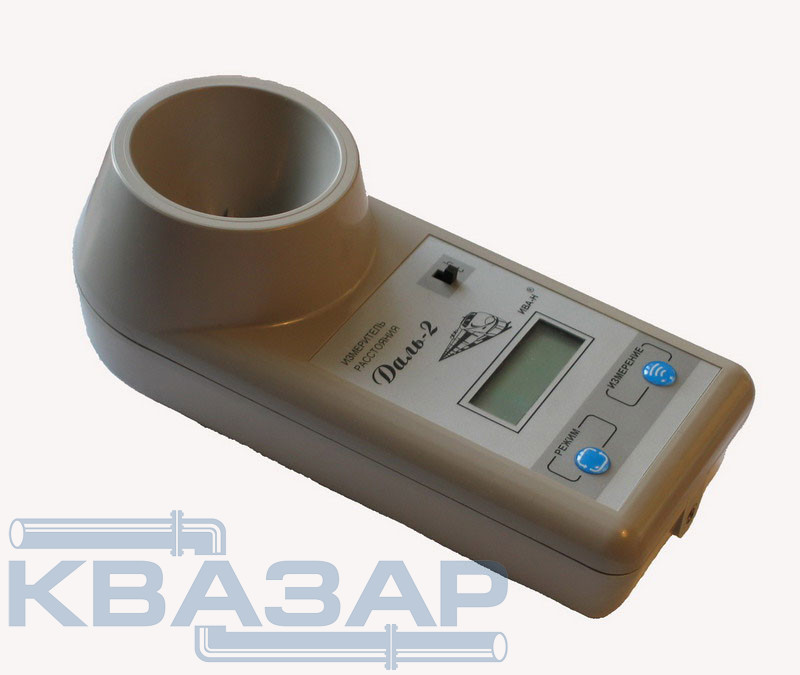

Ультразвуковой цифровой прибор "Даль-2" (измеритель расстояния) позволяет без приближения к токоведущим частям и без снятия напряжения с контактной железнодорожной сети определять высоту контактного провода (габарит контактного провода) относительно плоскости головок рельсов и боковое смещение его относительно геометрической оси железнодорожного пути.
Ультразвуковой цифровой прибор "Даль-2" разработан на базе ультразвукового измерителя расстояний ЛЭП "Даль" для применения на железной дороге.
При необходимости прибором "Даль-2" можно поочередно измерить расстояния до двух или трех проводов, расположенных друг над другом, что дает возможность рассчитать расстояния между ними.
Применение прибора "Даль-2" возможно в железнодорожном и городском транспорте, энергетике, связи, а также в других отраслях промышленности. Прибор "Даль-2" позволяет производить измерения расстояний (вертикальный габарит) до трех проводов воздушных линий электропередачи, подвесных кабельных линий, линий связи. Зная особенности прибора, с его помощью можно определять высоту пролетов мостов, путепроводов, и других переходов через магистрали.
Особенности применения на контактной железнодорожной сети:
- для измерения высоты контактного провода прибор "Даль-2" следует положить на головку рельса
- чтобы определить боковое смещение контактного провода, необходимо провести два измерения расстояния до контактного провода в точках, расположенных по одной линии на параллельно пролегающих рельсах. После этого прибор автоматически осуществляет расчёты и выводит значение бокового смещения контактного провода на цифровой дисплей
- прибор "Даль-2" позволяет с высокой точностью определять параметры статического расположения контактного провода не только у опоры, но и в любых точках железнодорожного пути
- измеритель расстояния следует расположить под проводами так, чтобы посторонние предметы (здания, деревья) и сам измеряющий не попали в сектор излучения
- во время измерения прибор «Даль-2» излучает ультразвуковые волны (сигнал конусообразной формы), которые распространяются в воздухе и, достигнув провода, отражаются в сторону прибора. По скорости прихода волны определяется расстояние от земли до ее нижнего провода (габарит провода)
- скорость распространения ультразвуковых волн зависит от температуры окружающего воздуха. Для устранения зависимости показаний от температуры в приборе предусмотрена температурная коррекция результатов измерения
- в условиях сильной влажности (туман, после дождя и т.п.) максимально измеряемое прибором расстояние может уменьшиться. Это не является неисправностью и обусловлено особенностью распространения ультразвуковых волн в воздушной среде
- в приборе "Даль-2" предусмотрено запоминание результатов измерений и возможен их поочередный многократный просмотр. Также осуществляется справочная индикация температуры окружающего воздуха и напряжения внутреннего источника питания
- отключение прибора - автоматическое.
Технические характеристики
1. | Диапазон показаний, м | 3,5 ... 12 |
2. | Погрешность измерений расстояний, не более, % | 2 |
3. | Погрешность измерений бокового смещения (от высоты подвеса), не более, % | 1 |
4. | Габаритные размеры корпуса, мм | 200х90х70 |
5. | Масса (с элементами питания, без футляра), не более, кг | 0,4 |
6. | Питание СН - автономное, от двух элементов R6 - AA-UM3 (А316), В | 6 |
7. | Температурный диапазон, °С | -10 ... +40 |
8. | Срок службы, год, не менее | 6 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
