Кабеледефектоскатель "Успех АТГ-525.60Э"

kz-03529
333 270 руб.
+
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

Назначение:

  • поиск кабеля пассивным методом
  • определения мест повреждения кабеля акустическим и электомагнитным способом
  • проведения работ по поиску скрытой проводки
  • определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора
  • обследования участков местности перед проведением земляных работ
  • обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

Рекомендуемые области применения: электроэнергетика.



Технические характеристики

Генератор "АГ-144.1"



Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1%    512/1024/8192
Частоты следования ударов нч / сч / вч    0,5/1/2
Режимы генерации    «SIN» «непрерыв»
«SIN» «_П_»
«SIN» «3 част.»
«УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В:
- при автономном питании
- с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
220
330
140
Выходная мощность, Вт:
- при автономном питании
- с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
От 7,5 до 120
От 45 до 180
От 18 до 72
Допустимое сопротивление нагрузки    Любое (0…?)
Согласование с нагрузкой    Автоматическое
Источники питания    Встроенный акк.комплект
Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм  250х215х165
Вес электронного блока, не более, кг    8,2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45?С
Класс климатической защиты    IP54





Приемник "АП-027"



ПАРАМЕТР    ДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИ    АД
Вид работы в зависимости от датчика    Определяется автоматически, при подключении датчика
Вид принимаемого сигнала    Выбирается оператором как «непрерывный / импульсный»    Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров  Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация  Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ. -
Встроенный излучатель - синтезированный звук ЧМ.
Питание    Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации    -20?С…+50?С
Класс защиты от внешних воздействий    IP54
Габаритные размеры электронного блока    220*102*42 мм
Масса электронного блока, не более    0,46 кг





Электромагнитный датчик "ЭМД-247"



Тип преобразователя    Резонансная ферритовая магнитная антенна
Частота резонанса, Гц    50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания    От приемника
Коммутация резонанса    Принудительная (управляется приемником)





Датчик акустический "АД-227"



Чувствительность, V/g    5
Габаритные размеры прибора, не более, мм    105х75
Масса, не более, кг    1,2





Индукционная антенна "ИЭМ-301.3"



Максимальная мощность, подводимая к «рамке», не более Вт    10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом    36
Тип корпуса    пластмассовый, герметичный

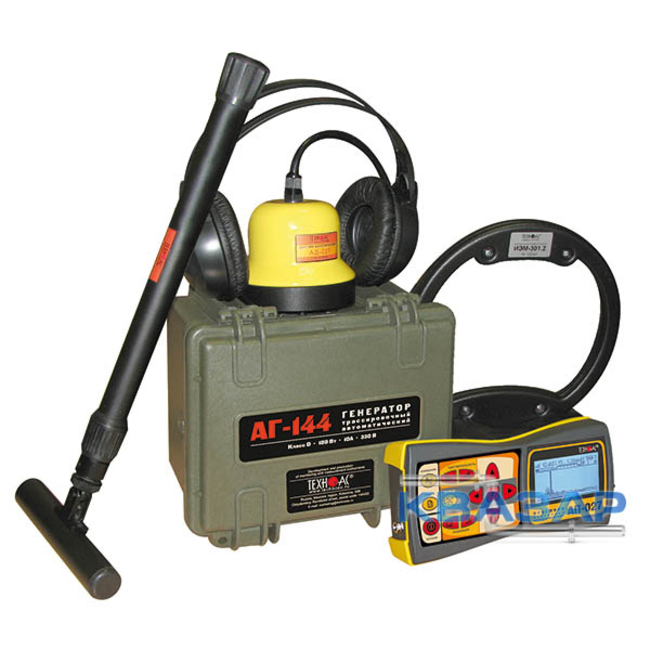

Комплектация:

  1. генератор "АГ-144.1"
  2. приемник "АП-027"
  3. электромагнитный датчик "ЭМД-247"
  4. комплект акустического датчика "АД-227"
  5. индукционная антенна "ИЭМ-301.3"
  6. головные телефоны
  7. сумка.

Дополнительное оборудование:

  1. датчик контроля качества изоляции "ДКИ-117"
  2. датчик-определитель дефектов коммуникаций "ДОДК-117"
  3. клещи индукционные "КИ-110"
  4. накладная рамка "НР-117"
  5. комплект "АДМ-227"
  6. площадка для установки АД в снег или мягкий грунт.

В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
