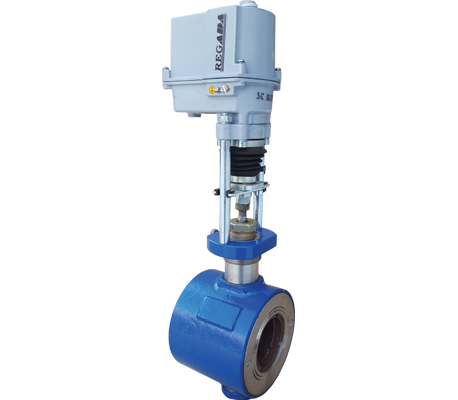

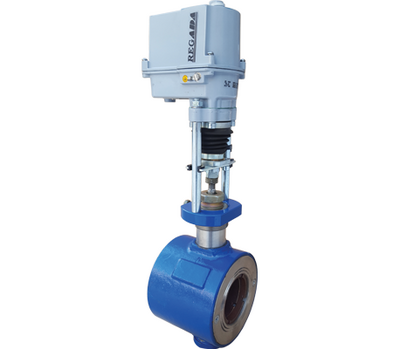

Клапаны питания котлов с электроприводом КРП-50МЭ
Принцип действия клапана основан на изменении площади сечения проходного отверстия, соответственно, и расхода воды, поступающей через клапан в котел, в зависимости от перемещения затвора.
При снижении уровня воды в барабане котла управляющий сигнал подается на электропривод клапана, приводя в движение шток, перемещая затвор клапана.
Технические характеристики
Номинальный диаметр, DN, мм | 50; 80 |
Номинальное давление, РN, МПа | 1,6; 2,5 |
Температура окружающей среды, °С | 5 до 50 |
Относительная влажность воздуха | 30-80>#/p### |
Температура регулируемой среды, °С | до 180 |
Ход затвора, регулируемый, мм | До 17±0,5 |
Регулируемая среда | Вода |
Относительная утечка | Не более 0,4% от Kvy |
Пропускная характеристика | линейная |
Присоединение к трубопроводу | Монтажные фланцы по ГОСТ12820 и шпильки по ГОСТ 22042-76 |
Материалы деталей клапана КРП-50Мэ: | |
Корпус клапана | Чугун СЧ20 (GG20)/Сталь 25Л (GS-52) |
Затвор | Сталь 20Х13 (Х20Сr13) |
Шток | Сталь 12Х18Н10Т (Х10СrNiTi18-10) |
Седло | БрО5Ц5С5 (CuSn5Zn5Pb-C), Латунь ЛС59 (CuZn38Pb1) |
Уплотнение штока | Фторкаучук (FPM), Этилен-пропиленовый каучук (EPDM) |
Габаритные размеры, исполнение, масса, диаметры условных проходов
Номинальный диаметр, DN, мм | Пропускная спобоность при перепаде давления 1,6 кгс/см2, м3/ч | Условная пропускная способность, м3/ч | Размеры, в мм | Масса, кг | ||
H | D | L | ||||
50 | 30±20 % | 25±10 % | 440 | 105 | 90 | 7,0 |
80 | 72±20% | 60±10% | 470 | 133 | 110 | 10,0 |
Характеристики электропривода КРП-50Мэ
Электропривод | Степень защиты | Скорость перемещения штока, мм/мин | Выключающая сила, Н |
«Regada» ST-mini | IP 67 | 10 | 1100 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
