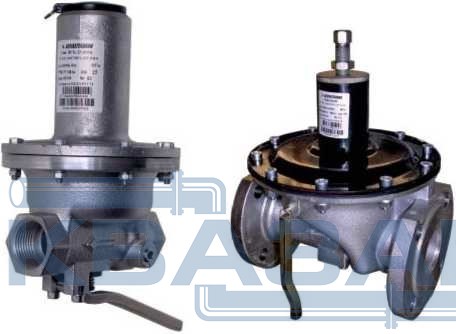

Клапаны предохранительные сбросные ПСК-25, -50
Клапаны предохранительные сбросные ПСК-25 и ПСК-50 являются пружинными клапанами пропорционального действия и предназначены для сброса в атмосферу природных, искусственных и других неагрессивных газов при увеличении контролируемого давления сверх установленных пределов.
Клапаны устанавливаются в газорегуляторных пунктах (ГРП), шкафных регуляторных пунктах (ШРП), газорегуляторных установках (ГРУ), объектах промышленного и коммунально-бытового назначения.
Вид климатического исполнения У2 по ГОСТ 15150-69, но при этом нижнее значение температуры окружающей среды минус 40 °С (для клапанов в корпусе из алюминиевых сплавов) или минус 35°С (для клапанов в чугунном корпусе). В зависимости от величины контролируемого давления клапаны ПСК-25 и ПСК-50 изготавливается в шести исполнениях.
В зависимости от материала корпуса клапаны ПСК-50 изготавливаются в трех исполнениях: АК 12, СЧ 20 и ВЧ 40.
Технические характеристики
| ПСК-25 | ПСК-50 | |
| Номинальный диаметр (условный проход) | 25 | 50 |
| Диаметр седла клапана, мм | 25 | 50 |
| Диапазоны контролируемого давления (Рк), МПа: | ||
| исполнение 00 | 0,0016-0,003 | |
| исполнение 01 | 0,003-0,007 | |
| исполнение 02 | 0,007-0,02 | |
| исполнение 03 | 0,02-0,05 | |
| исполнение 04 | 0,05-0,15 | |
| исполнение 05* | 0,15-0,6 | |
| Давление настройки срабатывания (Рср) в зависимости от контролируемого давления (Рк) | Рср<=1,25Рк | |
| Класс герметичности, по ГОСТ 9544-2005 | А | |
| Коэффициент расхода** | 0,3 | |
| Тип соединения | муфтовый | фланцевый |
| Присоединительная резьба | G1-B | - |
| Габаритные размеры, мм, не более: | ||
| строительная длина | 115 | 230 |
| ширина | 125 | 225 |
| высота | 220 | 350 |
| Масса, кг, не более: | ||
| в корпусе из алюминиевых сплавов | 2.5 | 9 |
| в чугунном корпусе | - | 20 |
*Для ПСК-50 в корпусе из материала СЧ-20 исполнение -05 не изготавливается. **Расчет пропускной способности, в зависимости от давления, по ГОСТ 12.2.085-2002
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
