Портативный генератор высоковольтных импульсов ГВИ-36М
Особенности
- портативное исполнение в ударопрочном кейсе
- выходное напряжение до 36 кВ
- мощность импульса до 2000 Дж
- возможность реализации беспрожиговых методов
- автоматических разряд накопленной энергии
- высоковольтный изолированный кабель для подключения
Описание
Высокое выходное напряжение (0 – 36 кВ) и большая мощность импульса (1000 / 2000 Дж) позволяют находить места повреждений с различными типами повреждений кабелей низкого, среднего и высокого напряжения с различным типом изоляции.

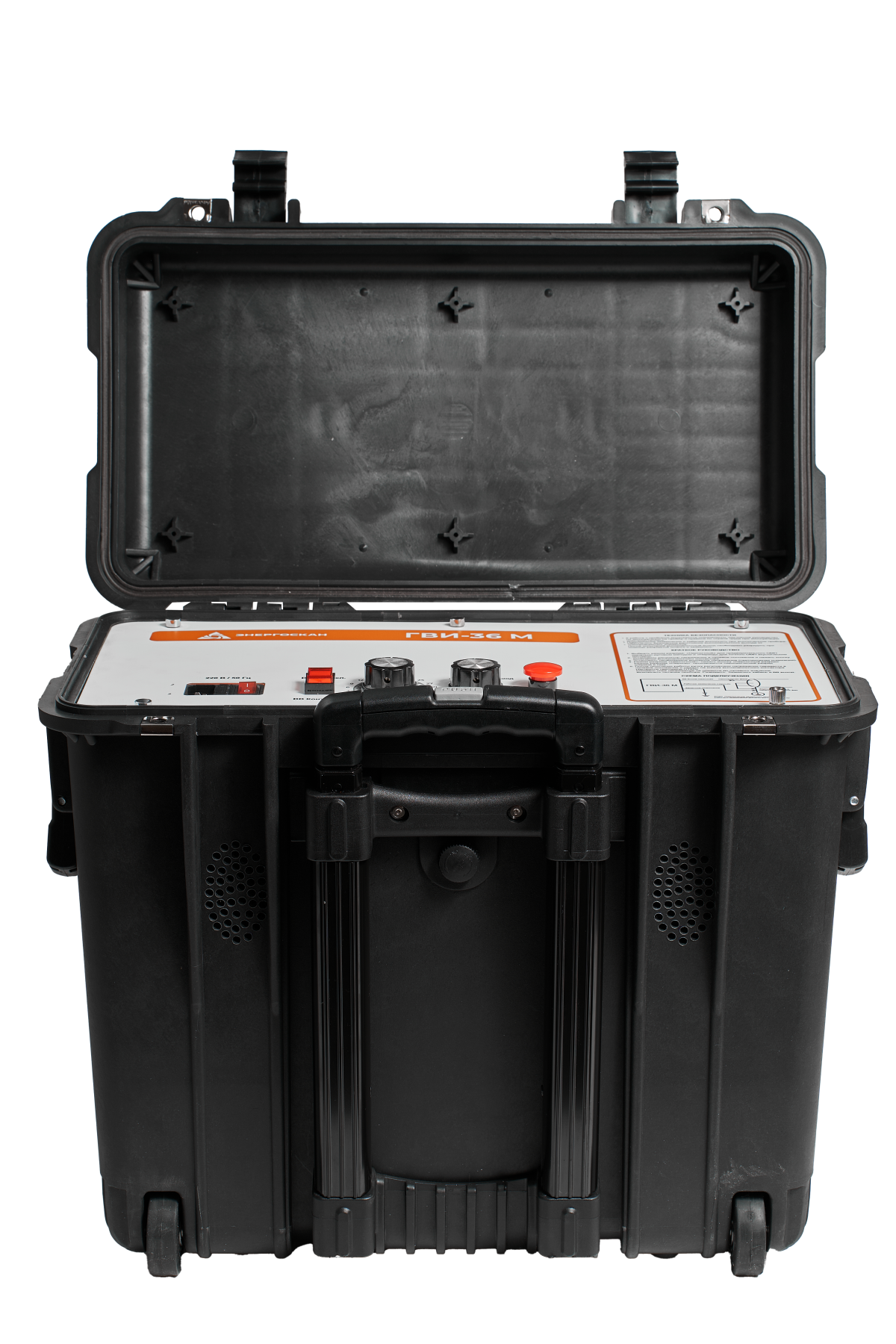

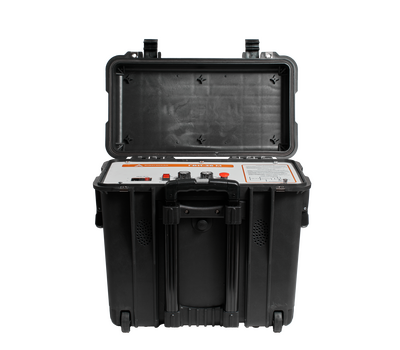

Генератор выполнен в защищенном пластиковом кейсе с колесиками и ручкой для транспортировки. Малые габариты и вес генератора позволяют с удобством осуществлять транспортировку устройства, в том числе и в труднодоступные места: шахты, тоннели метро, здания и места куда могут проехать только снегоболотоходы.

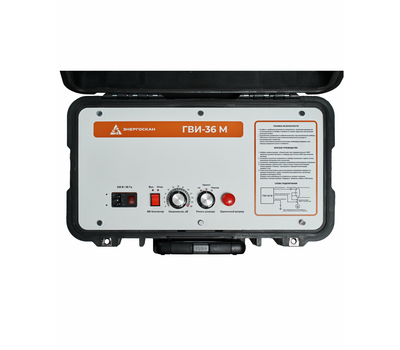

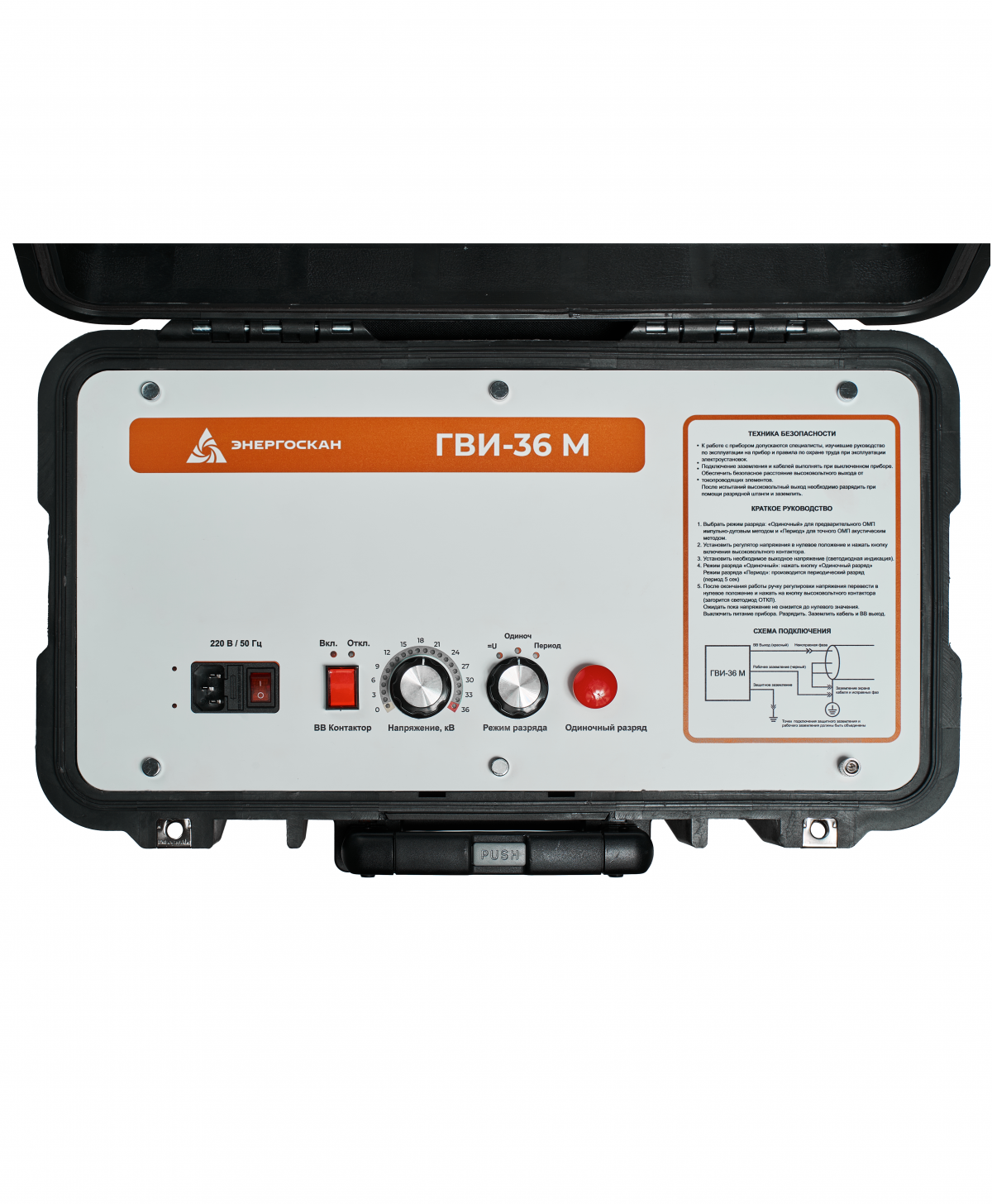

Регулятор напряжения позволяет плавно регулировать напряжение заряда конденсаторов и обеспечивает плавную регулировку постоянного напряжения. Также устройство обладает функцией автоматического разряда накопленной энергии объекта после завершения испытания.
Режимы работы генератора
- выход постоянного (выпрямленного) напряжения,
- одиночный импульсный разряд,
- периодический импульсный разряд (периодичность 5 секунд).
Описание методов
Акустический метод точного ОМП кабеля реализуется путем совместного использовании генератора высоковольтных импульсов и акустического приемника. Позволяет находить повреждение различного типа («заплывающие пробои», однофазные и межфазные повреждения с различными переходными сопротивлениями, обрывы).
Генератор выдает импульсное напряжение с крутым фронтом, которое создает электрический пробой кабеля в месте повреждения. Электрический пробой в месте повреждения кабеля является источником электромагнитных и акустических волн, которые можно зафиксировать на поверхности земли с помощью соответствующих приемников.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Выходное импульсное напряжение, кВ | 0-32 |
| Выходное постоянное напряжение, кВ | 0-36 |
| Время непрерывной работы в импульсном режиме при максимальном напряжении, мин | 30 |
| Максимальная энергия импульса, Дж | 1000 / 2000 |
| Емкость конденсатора, мкФ | 2 / 4 |
| Диапазон рабочих температур | -10... +40 0С |
| Относительная влажность | 5-90 >#/td### |
| Напряжения питания частотой 50 Гц, В | 220 |
| Потребляемая мощность не более, кВт | 2 |
| Габаритные размеры, мм | 400х460х300 |
| Масса, кг | 20 |
Комплект поставки:
- Генератор ГВИ-36М в кейсе - Высоковольтный кабель в сумке - Кабель заземления - Кабель питания - Документация (паспорт, руководство по эксплуатации)
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
