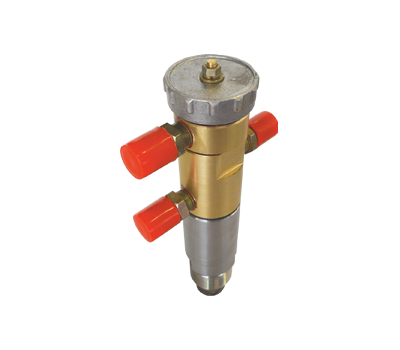

ПРЕОБРАЗОВАТЕЛИ ТЕМПЕРАТУРЫ ПТ-1-1
Преобразователи температуры ПТ-1-1 являются управляющими устройствами гидравлических регуляторов и регулирующих клапанов (УРРД®, РК, ИК-25 и др.) и предназначены для поддержания заданного температурного режима систем теплоснабжения, горячего водоснабжения и других технологичесих систем.
Принцип работы ПТ-1-1 заключается в перенаправлении потока рабочей среды, проходящей через корпус преобразователя, для подачи или сброса управляющего давления в рабочей камере гидравлического привода исполнительного устройства (УРРД®, РК, ИК- 25 и др.). Перенаправление потока рабочей среды происходит за счет перемещения затвора, который открывает и закрывает соответствующие проходные отверстия преобразователя. Движение затвору передается от штока термобаллона - термочувствительного элемента, преобразующего изменение температуры регулируемой среды в поступательное движение штока.
Технические характеристики
Регулируемая среда | сетевая вода в системах теплоснабжения и горячего водоснабжения |
Номинальное давление, РN, МПа | 1,6 |
Рабочее давление среды, Рраб, МПа | 0,2-1,0 |
Зона пропорциональности, °С не более | до 6 |
Зона нечувствительности, °С не более | до 0,6 |
Диапазон настроек преобразователя ПТ-1-1, °С | от 40 до 70 |
Постоянная времени, с, не более | 10 |
Масса, кг, не более | 1,5 |
Габаритные размеры, мм | 48х100х160 |
Положение и способ монтажа
Место установки преобразователя выбирается вблизи исполнительного устройства с учетом удобства обслуживания и проведения наладочных работ при наименьшей длине соединительных линий.
Соединительные линии рекомендуется выполнять медными трубками из монтажного комплекта.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
