Присоединительное устройство для импульсно-дугового метода ИДД-40M
Устройство ИДД-40М применяется для предварительного ОМП высокоомных повреждений. Для реализации метода колебательного разряда по напряжению необходимо совместное использование присоединительного устройства ИДД-40М, с генератором высоковольтных импульсов (ударным генератором, например, ГВИ-32М) и рефлектометром, поддерживающим данный метод.
Особенности:
- портативное исполнение в ударопрочном кейсе, - возможность работы с различными генераторами высоковольтных импульсов и рефлектометрами, - реализация самого эффективного беспрожигового метода, - простота подключения и использования.

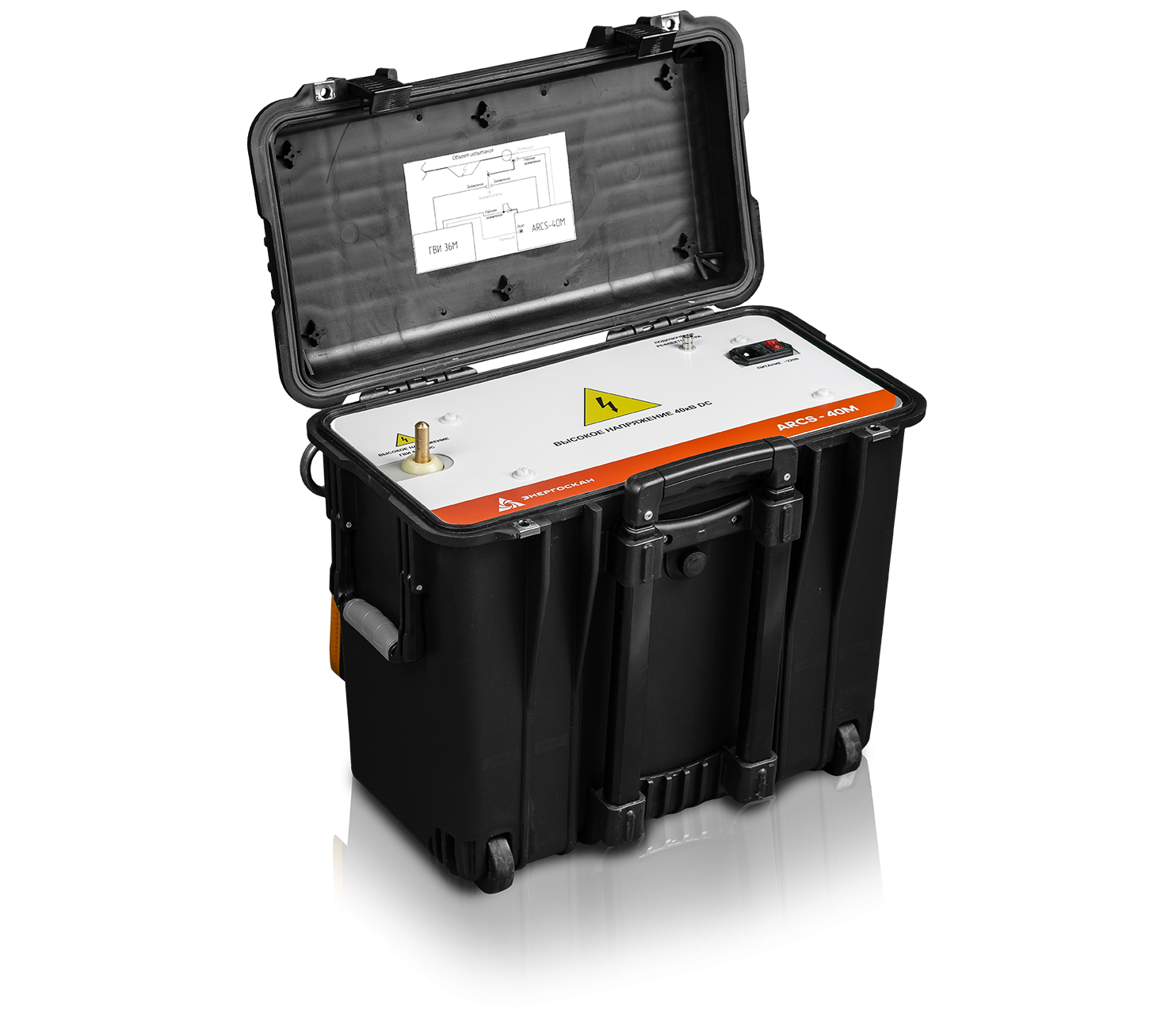

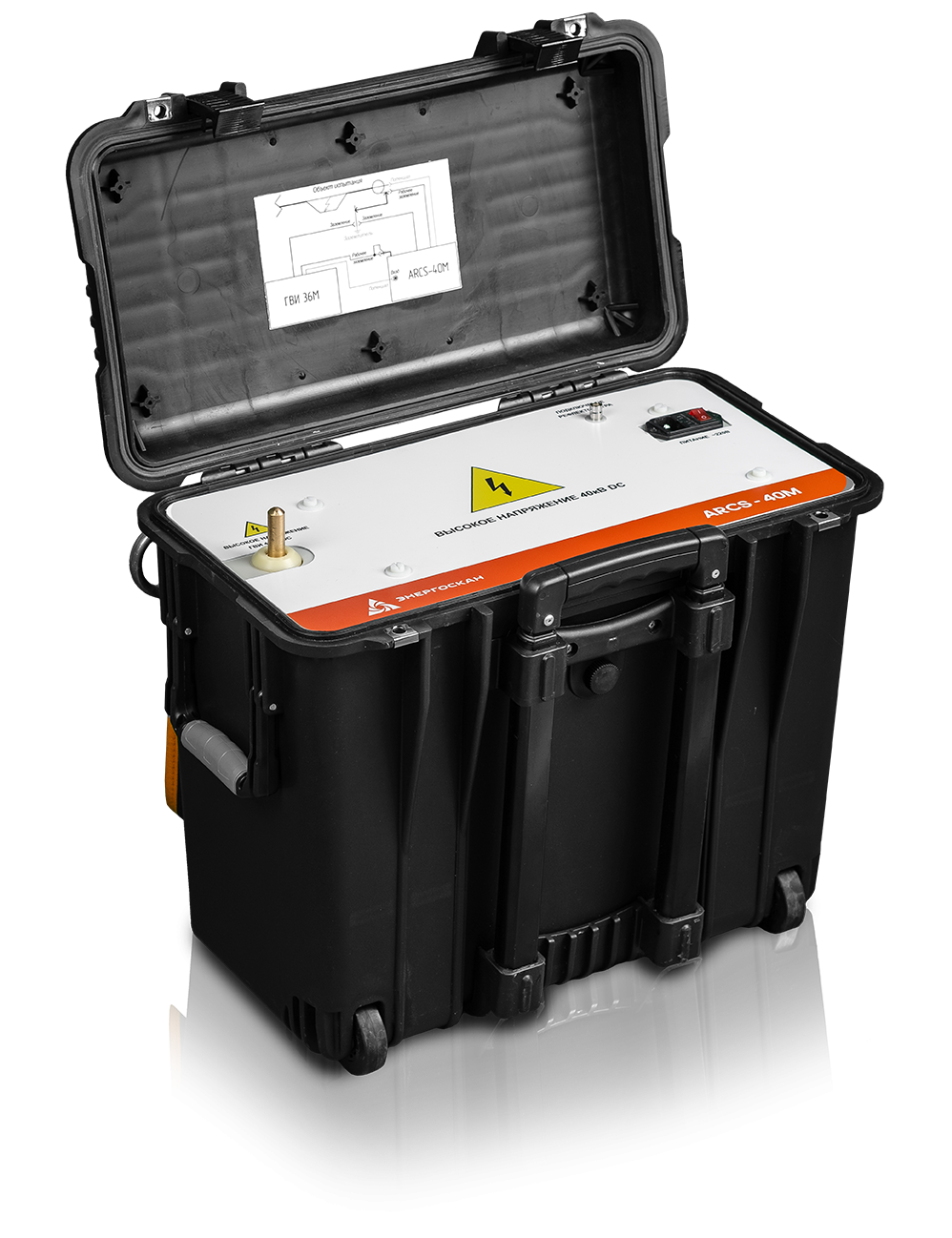

Немаловажной особенностью является исполнение прибора – автономный датчик импульсно-дугового метода в ударопрочном пластиковом транспортировочном кейсе с ручкой и колесиками. Такое решение позволяет с удобством осуществлять транспортировку устройства, в том числе и в труднодоступные места: шахты, тоннели метро, здания и места куда могут проехать только снегоболотоходы. Также такое исполнение позволяет использовать устройство для доукомплектования и модернизации старых электротехнических лабораторий, в которых отсутствуют современные беспрожиговые методы.
Описание метода
Импульсно-дуговой метод заключается в подаче от импульсного генератора через присоединительное устройство высоковольтного импульса для возникновения дугового разряда в месте пробоя. Одновременно с подачей высоковольтного импульса осуществляется подача низковольтных зондирующих импульсов от рефлектометра в поврежденный кабель, а так как сопротивление повреждения во время горения дуги становится минимальным, то на рефлектометре мы видим место короткого замыкания кабеля. Анализ рефлектограмм позволяет определить расстояние до места повреждения кабеля с большей точностью относительно методов колебательного разряда по напряжению и току.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания частотой 50Гц | 220±22 В |
| Максимальная потребляемая мощность | 200 ВА |
| Максимальная амплитуда входных импульсов | ≤ 40 кВ |
| Максимальная амплитуда выходного сигнала | ≤ 110 В |
| Время непрерывной работы | ≤ 0,5 ч |
Комплект поставки:
- присоединительное устройство ИДД-40M в кейсе;
- кабель заземления;

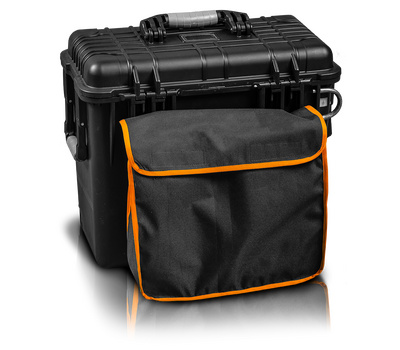

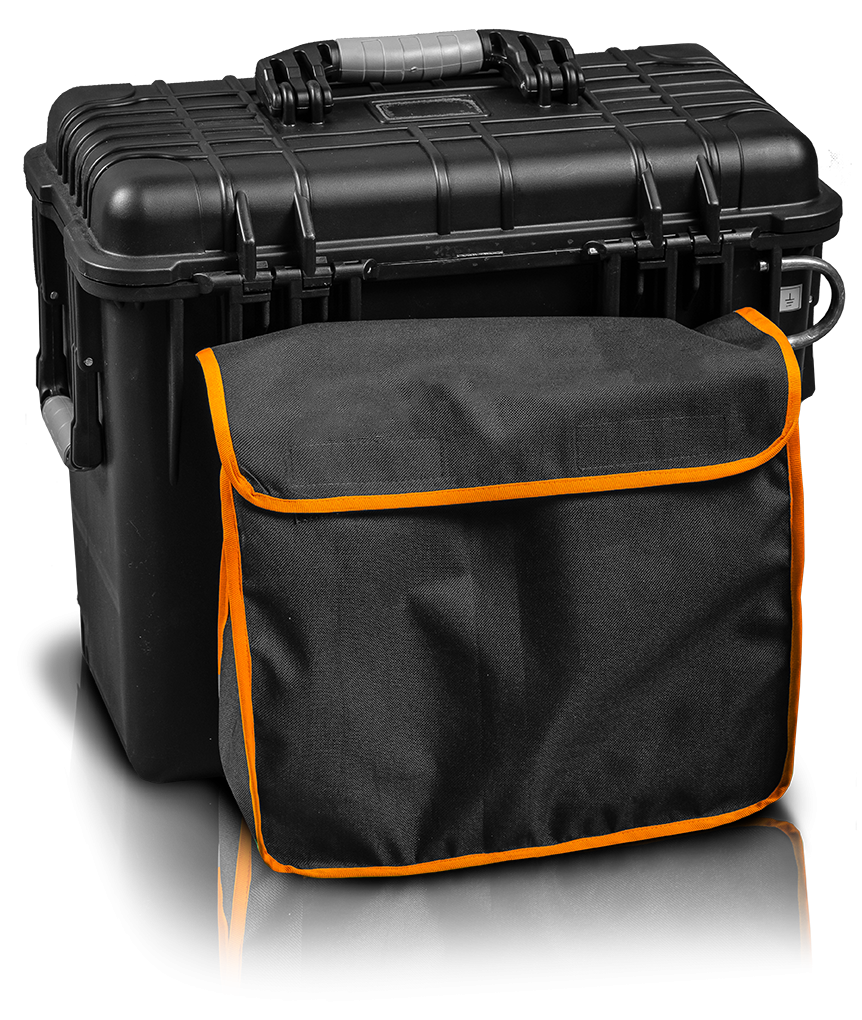

- высоковольтный кабель в сумке;
- кабель питания;
- документация (паспорт, руководство по эксплуатации).
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
