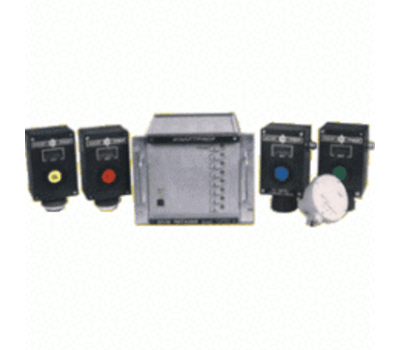

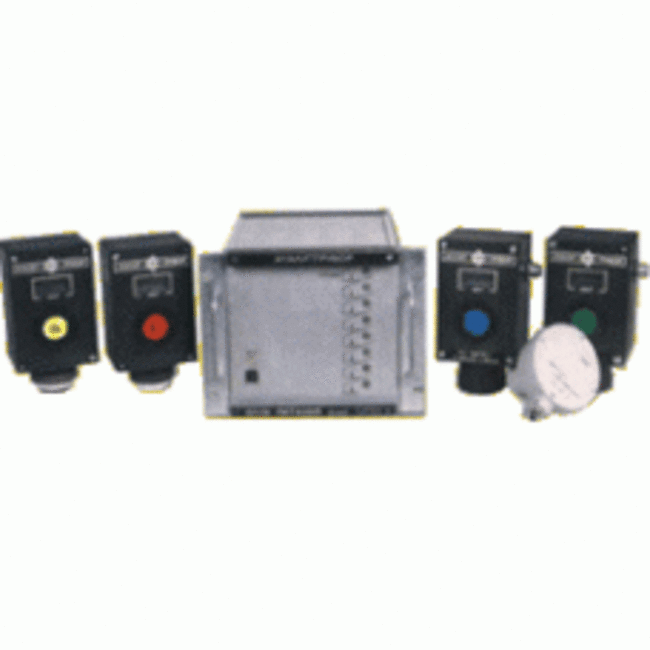

Газосигнализатор многоканальный АНКАТ-7621
Газоанализатор АНКАТ-7621 предназначен для непрерывного автоматического контроля концентрации токсичных газов (CO, H2S, SO2, Cl2) на уровне ПДК рабочей зоны.
Область применения газоанализатора АНКАТ-7621:
- добыча, переработка и транспортировка нефти и газа
- коксохимия
- металлургия
- заводы технического углерода
- горно-обогатительные комбинаты
- машиностроение и приборостроение
- химическая и целлюлозно-бумажная промышленность
- ТЭК
- объекты хранения хлора и хлораторные
- службы коммунального хозяйства и водоканалы, экологические службы.
Принцип работы газоанализатора АНКАТ-7621 — электрохимический.
Способ забора пробы — диффузионный.
Технические характеристики
| Характеристики | Значения | Примечание |
| Диапазоны измерений, мг/м3: | диапазоны показаний | |
| для CO | 0 - 50 | 0 - 100 |
| для SO2 | 0 - 20 | 0 - 100 |
| для H2S | 0 - 20 | 0 - 100 |
| для Cl2 | 0 - 5 (Н1В) 0 - 50 (Н2В) | 0 - 10 (Н1В) 0 - 100 (Н2В) |
| Предел допускаемой основной погрешности, мг/м3: | Свх - концентрация изм. компонента | |
| для CO | Д = ± (1 + 0,08?Свх) | |
| для SO2 | Д = ± (1 + 0,15?Свх) | |
| для H2S | Д = ± 0,75 | для участка 0 - 3 |
| Д = ± (0,2 + 0,19?Свх) | для участка 3 - 20 | |
| для Cl2 | Д = ± 0,25 | для диапазона 0 - 1 |
| Д = ± (0,1 + 0,15?Свх) | для диапазона 1 - 5 | |
| Д = ± (2 + 0,15?Свх) | для диапазона 0 - 50 | |
| Время прогрева газоанализатора, мин., не более | 30 | |
| Время установления показаний, с, не более | 60 | для CO, H2S, СO2 |
| 90 | для Cl2 | |
| Уровень срабатывания сигнализации, мг/м3: | ||
| по Cl2 | 1 ± 0,2 | для диапазона 0 - 5 |
| 20 ± 0,5 | для диапазона 0 - 50 | |
| по H2S | 3 ± 0,5 или 10 ± 0,5 | |
| по SO2 | 10 ± 0,5 | |
| по CO | 20 ± 0,5 | |
| Срок службы, лет, не менее: | 8 | |
| для датчиков | 1,5 | замена по заказу |
Дополнительные технические характеристики и исполнения газоанализатора АНКАТ-7621
| Условное обозначение газоанализатора | Составная часть анализатора | Измеряемый газ | Температура, °С | Габаритные размеры, мм | Масса, кг |
| АНКАТ-7621-01В | модуль с цифровой индикацией | CO | от +5 до +45 | 190?115?80 | 0,7 |
| АНКАТ-7621-02В | SO2 | ||||
| АНКАТ-7621-03В | H2S | ||||
| АНКАТ-7621-04Н1В | CL2 | от -30 до +45 | 190?115?80 | 0,7 | |
| АНКАТ-7621-04Н2В | CL2 | ||||
| АНКАТ-7621-01ВН | модуль без индикации | CO | от -30 до +45 | Н = 81 D = 102 | 0,5 |
| АНКАТ-7621-02ВН | SO2 | ||||
| АНКАТ-7621-03ВН | H2S | ||||
| АНКАТ-7621-П* | блок питания и сигнализации | - | от +5 до +45 | 215?265?305 | 5,5 |
| АНКАТ-7621-К* | блок обработки и регистрации | - | от +5 до +45 | 215?415?310 | 9,0 |
* поставляются только с модулями газоанализатора
Газоанализатор АНКАТ-7621 состоит из произвольного набора измерительных датчиков (модулей) с цифровой индикацией или без неё, установленных непосредственно в местах измерений, и блока питания и сигнализации БПиС или блока обработки и регистрации БОиР.
Модули газоанализатора устанавливаются в месте замера и имеют взрывобезопасное исполнение с маркировкой по взрывозащите 1ЕxsibIICT6 Х и могут устанавливаться во взрывоопасных зонах.
Унифицированный токовый выход модуля газоанализатора АНКАТ-7621: 4 - 20 мА.
Не имеют собственного источника питания и сигнализации, поэтому рекомендуется их использовать с БПиС или БОиР.
Блок питания и сигнализации БПиС и блок обработки и регистрации БОиР являются вторичными приборами и предназначены для снабжения электропитанием модулей АНКАТ-7621, обработки полученных измерительных данных и срабатывания сигнализации при превышении ПДК рабочей зоны. Установка БПиС и БОиР производится вне взрывоопасных зон помещений и наружных установок.
Особенности БПиС АНКАТ-7621-П:
- предназначен для питания модулей, установленных во взрывоопасных и обычных зонах (выходные искробезопасные цепи с маркировкой ExibIIC)
- возможность подключения до 8 модулей
- возможность подключения вторичных измерительных приборов
- наличие унифицированного токового выхода (4 - 20) мА по каждому каналу
- имеет световую и звуковую сигнализации по каждому каналу
- для подключения внешних устройств сигнализации имеются сухие контакты реле: Uнагр. доп. = 36 В, Iнагр. доп. = 2 А
- линия связи с модулями возможна до 1000 м с сопротивлением до100 Ом.
Особенности БОиР АНКАТ-7621-К:
- возможность подключения до 16 модулей
- обработка информации с помощью микроконтроллера
- усреднение значений показаний по каждому каналу за последние 20 минут с сохранением данных в течении суток
- ручная установка данных по каждому каналу
- аварийная сигнализация поканально с подключением внешних устройств
- связь с внешней ЭВМ через стандартный выход в цифровом коде RS-232.
Производитель оставляет за собой право на изменение комплектации прибора.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
