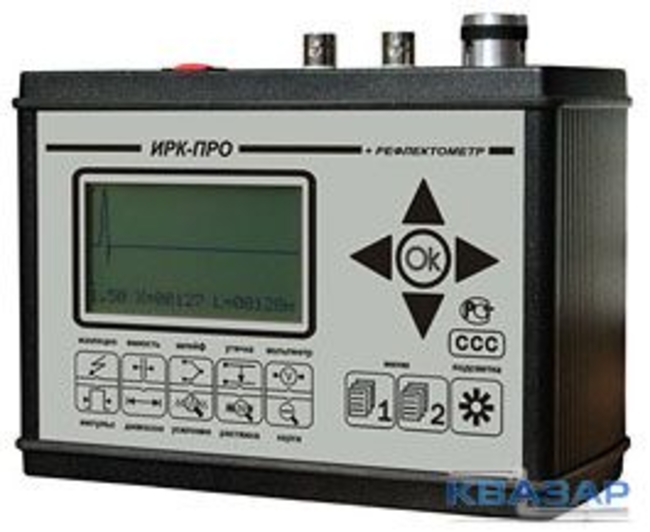

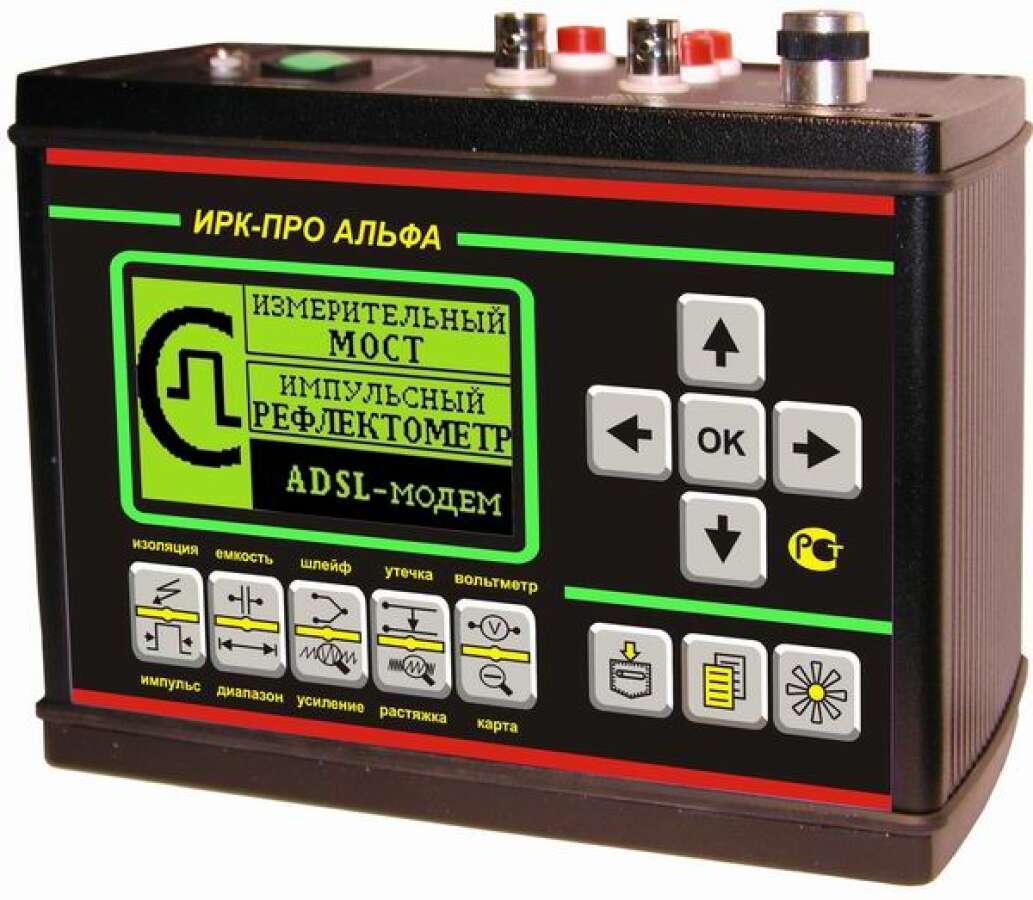

Кабельный прибор ИРК-ПРО Альфа предназначен для универсального поиска повреждений (мостового и при помощи рефлектометра), для проведения плановых измерений. Оснащен графическим дисплеем, удобным меню, вольтметром, генератором.
Назначение и возможности кабельного прибора ИРК-ПРО Альфа
Прибор применяют для:
- измерения расстояния до понижения изоляции кабеля
- определения места обрыва или перепутывания жил кабеля
- измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей.
Рефлектометр — для определения расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние.
Функция вольтметра — для контроля напряжения в линии и генератор — для поиска пар на дальнем конце.
Два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием.
Вывод результатов в цифровом и графическом виде. На карте кабеля отображается место неисправности и обозначены муфты.
Память характеристик 50 рабочих кабелей, 35 000 пар плановых измерений и 1000 РФГ.
Технические характеристики
Параметр | Значение |
Диапазон измерения сопротивления изоляции | 1 кОм - 50 000 МОм |
Диапазон электрической емкости | 0,1 - 2000 нФ |
Диапазон измерения сопротивления шлейфа | 0 - 10 кОм |
Испытательное напряжение | 400 В, 180 В |
Диапазон измерения напряжения | 0 - 300 В |
Диапазон Rп в месте повреждения изоляции | 0 - 20 Мом |
Максимальная погрешность определения расстояния до места повреждения изоляции | для Rп = 0 - 3 МОм 0,1%+1м |
Максимальная погрешность измерения сопротивления шлейфа в диапазоне | 0?3000 Ом ±0,1% + 0,1 Ом 3 кОм ? 10 кОм ±0,1 кОм |
Максимальная погрешность измерения омической асимметрии | ±0,1% + 0,1 Ом |
Максимальная погрешность измерения сопротивления изоляции | ±2% + 1 кОм |
Максимальная погрешность измерения емкости | ±2% + 0,1нФ |
Диапазоны измеряемых рефлектометром расстояний при коэффициенте укорочения 1,5 | 32, 64, 128, 256, 512, 1024, 2048, 5120, 10240, 20480, 30720 м |
Максимальная погрешность определения расстояния | 1% (с растяжкой точность выше) |
Перекрываемое затухание | не менее 80 дБ |
Амплитуда зондирующего импульса | не менее 10 В |
Длительность зондирующего импульса | 10?30000 нс |
Выходное сопротивление | 27?400 Ом |
Диапазон установки коэффициента укорочения | 1?7 |
Питание прибора от встроенного аккумулятора | 4 АА NiMh |
Потребляемая мощность не более | 3 Вт |
Габариты | 130х170х85 мм |
Вес | 1,3 кг |
Калибровка входит в стоимость прибора.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
