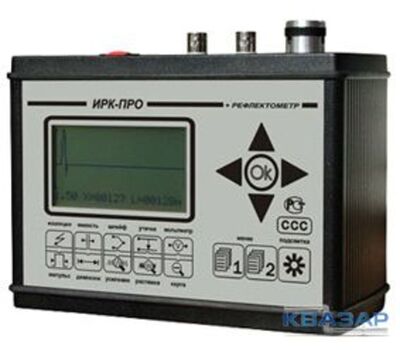

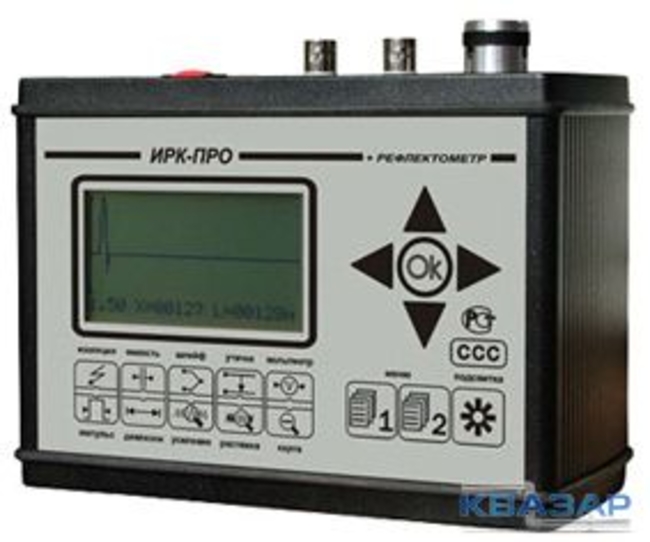

Кабельный прибор ИРК-ПРО Альфа - Е с рефлектометром
ИРК-ПРО Альфа-Е – импульсный прибор для всех типов силовых кабелей + измерительный мост для низковольтной распределительной сети.
Технические характеристики
Версия А: Рефлектометр + мост
Рефлектометр для определения расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние.
Измерительный мост для поиска повреждений изоляции до 10 МОм в низковольтной распределительной сети на кабелях с сечением до 20 кв.мм, для поиска обрыва, измерения сопротивления и емкости кабеля.
Функция вольтметра для контроля напряжения в линии.
| Параметр | Значение |
| Диапазоны измеряемых рефлектометром расстояний при коэффициенте укорочения 1,5 (в метрах) | 32, 64, 128, 256, 512, 1024, 2048, 5120, 10240, 20480, 30720 |
| Максимальная погрешность определения расстояния* | 1% |
| Перекрываемое затухание | не менее 80 дБ |
| Амплитуда зондирующего импульса | не менее 10 В |
| Длительность зондирующего импульса | 10?30000 нс |
| Выходное сопротивление рефлектометра | 27?400 Ом |
| Диапазон установки коэффициента укорочения | 1?7 |
| Мостовые измерения | |
| Диапазон измерения сопротивления изоляции | 1 кОм - 50 ГОм |
| Диапазон электрической емкости | 0,1 - 2000 нФ |
| Диапазон измерения сопротивления жил | 0 - 10 000 Ом |
| Испытательное напряжение | 400 В |
| Диапазон измерения напряжения | 0 - 400 В |
| Диапазон Rп в месте повреждения изоляции | 0 - 10 МОм |
| Максимальная погрешность определения расстояния до места повреждения изоляции с Rп = 0-3 МОм | 0,5 м +0,2% длины / мм2 |
| Максимальная погрешность измерения сопротивления жилы | 0,1%+0,1 Ом |
| Максимальная погрешность измерения сопротивления изоляции в диапазоне 1 кОм - 10 МОм | 2%+1 кОм |
| Максимальная погрешность измерения емкости | 2%+0,1нФ |
| Питание прибора от встроенного аккумулятора | 4 АА NMh |
| Потребляемая мощность, не более | 5 Вт |
| Габариты | 130х170х85 мм |
| Вес | 1,3 кг |
* максимальное значение ошибки измерения расстояния наблюдается при работе прибора без растяжки. С растяжкой аппаратная ошибка прибора по определению расстояния представляется пренебрежимо малой.
Версия Б: заводская
Кабельный прибор ИРК-ПРО Альфа-Е (версия Б) предназначен для:
- определения расстояния до участка с пониженным сопротивлением изоляции кабеля
- определения места обрыва
- измерения сопротивления изоляции, сопротивления жил, электрической емкости всех типов кабелей
- контроля длины кабеля в бухте по омическом у сопротивлению.
Память характеристик 50 кабелей.
Прибор ИРК-ПРО Альфа-Е (версия Б) оснащен импульсным рефлектометром, предназначенным для определения расстояния до места изменения волнового сопротивления всех типов кабелей и может использоваться:
- для измерения расстояния до места повреждения кабеля
- определения характера повреждений
- измерения расстояния между неоднородностями волнового сопротивления (кабельными муфтами)
- определения длины кабеля
- измерения коэффициента укорочения и волнового сопротивления.
| Параметр | Значение |
| Диапазон измерения сопротивления изоляции | 1 кОм - 10 ГОм |
| Диапазон электрической емкости | 0,1 - 2000 нФ |
| Диапазон измерения сопротивления жил | 0 - 70 Ом |
| Испытательное напряжение | 400 В, 24 В |
| Диапазон измерения напряжения | 0 - 300 В |
| Диапазон Rп в месте повреждения изоляции для поиска с паспортной точностью | 0 - 100 кОм 0 - 10 кОм |
| Максимальная погрешность определения расстояния до места повреждения изоляции с Rп = 0-10 кОм | 0,1%+0,02м*S[мм2] |
| Максимальная погрешность измерения сопротивления жилы | 0,1%+0,003 Ом |
| Максимальная погрешность измерения сопротивления изоляции в диапазоне 1 кОм - 10 МОм | 2%+1 кОм |
| Максимальная погрешность измерения емкости | 2%+0,1нФ |
| Питание прибора от встроенного аккумулятора | 4 АА NMh |
| Потребляемая мощность не более | 5 Вт |
| Габариты | 130х170х85 мм |
| Вес | 1,3 кг |
| Рефлектометр | |
| Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5 | 32, 64, 128, 256, 512, 1024, 2048, 5120, 10240, 20480, 30720 |
| Максимальная погрешность определения расстояния | 1% |
| Перекрываемое затухание | не менее 80 дБ |
| Амплитуда зондирующего импульса | не менее 10 В |
| Длительность зондирующего импульса | 10?30000 нс |
| Выходное сопротивление | 27?400 Ом |
| Диапазон установки коэффициента укорочения | 1?7 |
Межповерочный интервал — 12 мес.
Гарантия — 12 мес.
ТУ: № 4221-002-40720371-06. Госреестр РФ: 17719-07.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
