Назначение и принцип работы

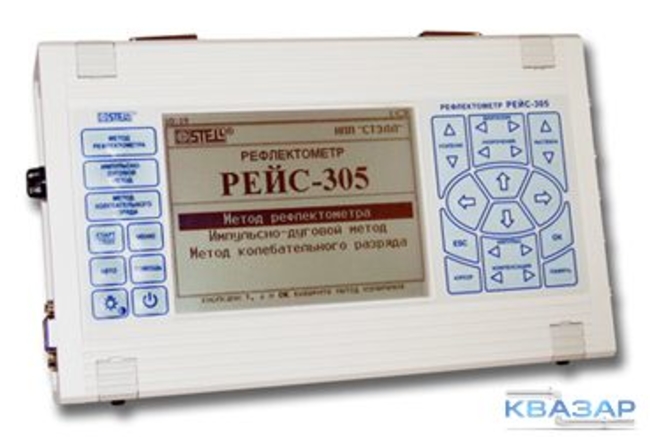

Рефлектометр РЕЙС-305 представляет собой цифровой малогабаритный измерительный прибор для выявления всех видов дефектов и повреждений в силовых кабельных линиях и линиях связи, а также для определения расстояния до повреждения и контроля изоляции системы в целом.
В рефлектометре РЕЙС реализуются три метода диагностирования состояния кабельных линий на наличие дефектов:
• метод импульсной рефлектометрии, позволяющий с высокой точностью определить не только геометрические параметры линии – ее длину, расстояние до места возникновения короткого замыкания или обрыва, но и электрические параметры – значение низкоомной утечки и величину продольного увеличения сопротивления
• метод колебательного разряда, основанный на фиксировании волнового процесса, возникающего в месте повреждения изоляции в момент пробоя, который создается при помощи генератора высоковольтных импульсов
• импульсно-дуговой метод, позволяющий определить высокоомные утечки в кабельных линиях с пластмассовой изоляцией без использования прожига изоляции с помощью устройства формирования короткой дуги.
Области применения РЕЙС-305
• силовые кабельные линии
• электротехнические кабельные лаборатории
• электростанции
• системы навигации самолетов и судов
• промышленные предприятия, осуществляющие ремонтные работы на железных дорогах, нефтепроводах и линиях электропередачи, а также заводы-изготовители и предприятия, реализующие кабели
• паспортизация кабельных линий.
Достоинства
• погрешность измерения РЕЙС-305 составляет не более 0,2%
• возможность быстрого перехода от одного режима работы к другому
• прямое управление всеми параметрами прибора
• встроенный микропроцессор, осуществляющий управление процессом измерения и обработки полученных результатов
• высокое разрешение благодаря созданию и применению зондирующего импульса в зависимом и независимом режимах: с автоматическим регулированием длительности импульса пропорционально диапазону расстояний и с заданным диапазоном и длительностью импульса
• функция измерения "мерцающих" повреждений
• возможность выполнения измерения расстояния непосредственно между двумя выбранными точками на рефлектограмме благодаря двухкурсорной системе с двумя каналами: измерительным и нулевым
• индикация режимов измерения и измеренных параметров на жидкокристаллическом дисплее
• наглядность измерений за счет отображения рефлектограмм
• возможность изменения выходного сопротивления
• возможность установки вручную или выбора из встроенной таблицы коэффициента укорочения измеряемой линии
• отображение подсказок оператору во время осуществления работ
• подсветка и высокое разрешение (320х240 точек) ЖК-экрана размерами 115х90 мм
• простое регулирование яркости и контрастности рефлектограмм
• одновременное подключение сразу трех линий (трех жил кабеля)
• возможность запоминания и хранения результатов измерения до 10 лет во встроенной энергонезависимой памяти
• фиксирование в памяти точного времени проведения измерений и записи рефлектограмм благодаря встроенным часам
• связь с ПК по стандартному интерфейсу. Компьютер создает свою библиотеку с измеренными результатами и полученными рефлектограммами
• питание осуществляется как от встроенных аккумуляторов, так и от бортовой сети автомобиля (15В)
• режим энергосбережения автоматически отключает прибор и сохраняет все последние настройки, если в течении пяти минут оператор не производит никаких действий. Перед отключением устройство просигнализирует о переходе в этот режим
• наличие индикации заряда аккумуляторов позволяет максимально использовать ресурс батареи. Рефлектометр выключится при минимально допустимом значении заряда
• рабочие температуры от –10°С до +50°С
• удобство работы с прибором в любом положении: горизонтальном, вертикальном и даже наклонном
• небольшие массогабаритные показатели.
Технические характеристики
Режим "МЕТОД ИМПУЛЬСНОЙ РЕФЛЕКТОМЕТРИИ" у РЕЙС-305
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
Коэффициент укорочения | установка или измерение в пределах 1,000...7,000 имеется встроенная таблица коэффициентов укорочения |
Зондирующие сигналы | импульс 7 В...25 В, длительность 12,5 нс...30 мкс |
Выходное сопротивление | 25...1000 Ом, с отображением величины на экране |
Инструментальная погрешность измерения расстояния | не более 0,2 % |
Система отсчета | при помощи двух вертикальных курсоров: нулевого и измерительного |
Режимы измерения | нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3 сравнение - наложение двух рефлектограмм: вход-вход, вход-память или память-память разность - отображение разности двух рефлектограмм: вход-вход, вход-память или память-память связь – отображение рефлектограмм при зондировании по выходу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3) растяжка — возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256 и т.д. раза (в зависимости от диапазона измерения) |
Память | возможность запоминания рефлектограмм со всеми параметрами прибора время хранения информации при выключенном питании: не менее 10 лет |
Отстройка от аддитивных помех и шумов | среднение посредством цифрового накопления |
Отстройка от синхронных помех | при считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля) при цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля) |
Отображение информации | рефлектограммы и результаты цифровой обработки отображаются в графическом виде режимы работы, параметры, информация - в алфавитно-цифровом и символьном виде |
Экран | встроенный, на основе ЖК-монитора с размером 115х90мм и количеством точек 320х240, с подсветкой |
Питание | встроенные аккумуляторы сеть переменного тока напряжением 85...265 В, 47...63 Гц бортовая сеть автомобиля 11...15 В |
Условия эксплуатации | по ГОСТ 22261-94, диапазон рабочих температур: -10 ... +55°С |
Габаритные размеры | 275 х 160 х 65 |
Масса | не более 2 кг, с учетом встроенных аккумуляторов |
Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА" у РЕЙС-305
Диапазон измеряемых расстояний (при коэффициенте укорочения 1,5) | 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м |
Максимальная амплитуда входных сигналов | 50 В |
Входное сопротивление по волновому входу | 2 кОм |
Инструментальная погрешность измерения расстояния | не более 0,2% |
Способы запуска запоминающего устройства | ждущий - от входного сигнала, после нажатия кнопки старта автоматический – периодический запуск с периодом, зависящим от диапазона измеряемых расстояний |
Частота дискретизации | 160 МГц |
Подключение к линии (при методе колебательного разряда) | через присоединительное устройство по напряжению или по току |
Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД"
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,500), м | 200 400 800 1600 3200 6400 12800 25600, 51200 |
Инструментальная погрешность измерения расстояния | не более 0,2 % |
Диапазон амплитуд входных сигналов (периодических и однократных) на входе, В | 0,002 - 50 (без присоединительного устройства напряжения) |
Частота дискретизации входного сигнала, МГц | 160 |
Виды запуска | автоматический однократный ручной |
Усиление, дБ | от –30 до 54 |
Методы анализа измеренных рефлектограмм:
• непосредственное измерение одной или любых двух из трех измеряемых линий и отображение на экране всех параметров в виде значений, таблиц, рефлектограмм или их разностей
• вывод полученной рефлектограммы на экран РЕЙС-305 и запись в память с ручным или автоматическим присвоением имени
• наложение двух рефлектограмм для сравнения и вывод их на экран из памяти
• индикация разности рефлектограмм
• аналоговая фильтрация и цифровое сглаживание рефлектограмм.
Комплект поставки
• прибор РЕЙС-305
• блок питания
• вспомогательный кабель (12 В)
• кабель поверки
• присоединительный кабель
• кабель для связи с компьютером
• кабель синхронизации
• соединительный кабель (длина 2 м)
• предохранитель ВП2Б-1В (250 В, 0,25 А)
• предохранитель ВП2Б-1В (250 В, 1А)
• программа для работы с компьютером РЕЙС-305 на дискете
• сумка
• руководство по эксплуатации.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
