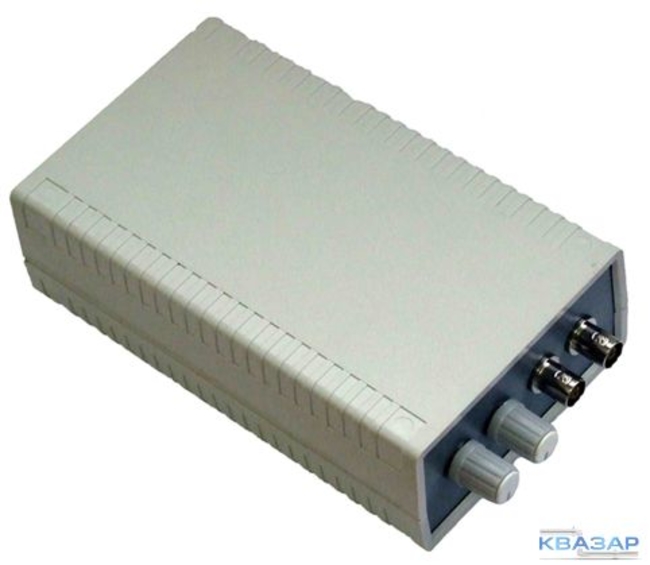

Прибор РИ-307USB является полным функциональным аналогом РИ-307 при существенно меньшей цене и габаритах. Выполнен в виде компактного и легкого измерительного модуля, работающего под управлением персонального компьютера по USB-интерфейсу.
Двухканальный импульсный рефлектометр РИ - 307USB представляет собой малогабаритный кабельный локатор, предназначенный для проведения следующих основных видов измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 25 до 600 Ом (коаксиальных, двухпроводных и др.) и длиной от 0 м до 64 км:
- измерение длин кабелей
- измерение расстояний до неоднородностей волнового сопротивления или повреждения
- измерение коэффициента укорочения линии при известной ее длине
- определение характера повреждений.
Особенности прибора
Пользовательский интерфейс:
- рефлектометр импульсный РИ - 307USB выполнен в виде лёгкого и компактного измерительного модуля подключаемого к копмпьютеру по USB-интерфейсу
- управление прибором осуществляется с компьютера при помощи мыши или клавиатуры
- рефлектограммы отображаются на дисплее копмпьютера.
Измерение:
- два полных независимых канала измерения, что позволяет эффективно сравнивать заведомо исправную и неисправную линии
- измерение в реальном масштабе времени сразу по двум каналам с возможностью обработки
- расширенная сетка диапазонов (62,5 м - 64 км)
- высокое разрешение – от 12,5 см
- режим «захват» для определения "мерцающих неоднородностей"
- многократная лупа (x2 – x16)
- два измерительных курсора
- цифровая установка параметров контролируемой линии и всех настроек прибора
- цифровая индикация расстояния до любого участка рефлектограммы
- цифровая индикация расстояния между любыми участками рефлектограммы.
Память:
- рефлектограммы РИ - 307USB со всеми параметрами измерений сохраняются в память копмпьютера
- количество сохраняемых рефлектограмм ограничено только объёмом памяти компьютера
- высокая детализация при сохранении позволяет применять функцию "ЛУПА" к сохраненным рефлектограммам
- просмотр рефлектограмм из памяти непосредственно в режиме измерения с возможностью включения режимов "СРАВНЕНИЕ" и "РАЗНОСТЬ"
- дата и время измерения автоматически записываются в память вместе с рефлектограммой
- возможность задания названий рефлектограмм при сохранении
- автоматическое сохранение пользовательских настроек при выключении прибора.
Сервисные режимы:
- режим "ЛУПА" — возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности
- режим "СРАВНЕНИЕ" — возможность одновременного просмотра на дисплее прибора двух рефлектограмм, полученных с каналов измерения, и трех сохраненных в памяти
- режим "РАЗНОСТЬ" — поточечное вычитание данных с двух линий, позволяющее выявить только различия и ослабить коррелированные помехи
- режим "ИЗМЕРЕНИЕ КУ" — возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения
- возможность редактирования и пополнения библиотеки коэффициентов укорочения
- режим "ЗАХВАТ" для выявления "мерцающих" неисправностей
- режим "БИТОСТЬ ПАР" — один канал работает только на передачу, второй — только на прием позволяет выявить ошибки кроссировки кабельных пар
- подавление асинхронных (выбор усреднения от 1 до 128 реализаций) и синхронных (в режиме "РАЗНОСТЬ") помех.
Интерфейс с ПК:
- прибор работает под управлением компьютера по USB интерфейсу
- комплектация дополнительным программным обеспечением IRView для архивации, анализа и печати отчётов о проведенных измерениях с примерами графиков рефлектограмм.
Базовая версия программного обеспечения ver.1.1.5 рефлектометра РИ-307USB позволяет:
- устанавливать рабочие параметры прибора РИ-307USB
- получать от прибора графики рефлектограмм и отображать их на дисплее ПК в режиме реального времени
- производить обработку результатов измерений
- сохранять результаты измерений на ПК
- сравнивать/вычитать рефлектограммы
- проводить курсорные измерения
- корректировать коэффициент укорочения для более точного расчета расстояния
- детально изучать рефлектограммы сохранённые с максимальным разрешением.
Расширенная версия программного обеспечения ver.1.1.5 РИ-307USB позволяет:
- выводить на печать отчеты (рефлектограммы всех каналов со всеми измерительными параметрами)
- автоматически рассчитывать расстояние до повреждений в линиях, составленных из разнородных кусков кабеля (с неодинаковыми коэффициентами укорочения)
- использовать вместо коэффициента укорочения скорость распространения сигнала - V/2, как принято в зарубежных приборах
- просматривать одновременно всю линию и любой увеличенный её участок (функция второго экрана).
Расширенная версия программного обеспечения заказывается отдельно. Цена - по запросу.
Общее:
- питание от сменных аккумуляторов типа AA, не менее 8 часов непрерывной работы
- широкий диапазон рабочих температур: -20 С ...+40°С
- масса прибора с аккумуляторами не более 0,5 кг.
Технические характеристики
Параметр | Значение |
Режимы измерения | измерение в реальном масштабе времени усреднение (1:128 реализаций) |
Дисплей | используется дисплей компьютера |
Дальность действия | 0 м ... 64 км |
Шкалы по дальности | 62,5 м, 125 м, 250 м, 500 м, 1 км, 2 км, 4 км, 8 км, 16 км, 32 км, 64 км |
Длительность импульсов | 10 нс ... 50 мкс |
Амплитуда импульсов | не менее 10 В |
Диапазон установки скорости распространения сигнала V/2 (диапазон установки коэффициента укорочения) | 50.0 м/мкс ... 150.0 м/мкс (1.000 ... 3.000) |
Диапазон согласованных импедансов | 25 ... 600 Ом |
Погрешность измерения расстояния | не более 0,1% от диапазона |
Чувствительность | соответствует компенсации затухания в исследуемой линии на уровне не менее 80 дБ |
Подавление помех | асинхронные: усредняющий фильтр (2...128 реализаций) синхронные: поточечное вычитание |
Емкость энергонезависимой памяти | не менее 300 рефлектограмм не менее 500 КУ |
Интерфейс | USB |
Программное обеспечение | комплект программного обеспечения для Windows 2000, XP: - управляющая программа РИ-307 USB - дополнительное программное обеспечение IRView 4.0 - драйверы |
Питание | автономное - 4 аккумулятора типа АА 1.2 В |
Время непрерывной работы от автономного источника | не менее 8 часов |
Габаритные размеры | 175x95x47 мм |
Масса | не более 0,5 кг |
Комплект поставки РИ-307USB:
- диск с программным обеспечением — 1шт.
- рефлектометр импульсный РИ-307USB — 1 шт.
- кабель USB для подключения к компьютеру длиной 5 м — 1шт.
- руководство по эксплуатации — 1шт.
- шнуры подключения к кабелю — 1шт.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
