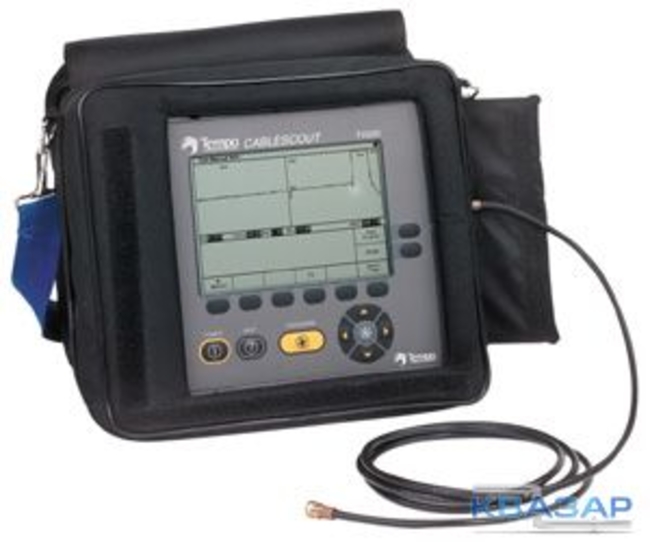

Рефлектометр CableScout TV-220
Рефлектометр TV220 бесспорно открывает новую эпоху в тестировании систем кабельного телевидения.
В отличие от младшей модели (TV90), TV220 обладает встроенной памятью на 20 рефлектограмм, портом для передачи данных на компьютер или принтер, а также увеличенной дальностью — 3658 м. Высочайшая точность измерений достигается благодаря малой ширине импульса — всего 1 нс.
Высокое отношение сигнал/шум позволяет отличать реальные неисправности от паразитных шумов. Автоматическое отображение величины обратных потерь также помогает в диагностике линии.
Несмотря на высокую производительность и обилие функций, прибор очень прост в применении. Фирменная технология TestWizard позволяет проводить весь комплекс измерений нажатием одной кнопки!
Рефлектометр снабжён интерфейсом для подключения к ПК.
Технические характеристики
| Параметр | Значения |
| Выходной тестовый сигнал | положительный синусоидальный импульс |
| Амплитуда (при нагрузке 105 Ом) | 4 В |
| Полное выходное сопротивление | 75 Ом |
| Длительность импульса | 1 нс, 5 нс, 25 нс |
| Рабочий частотный диапазон | 400 МГц |
| Защита по напряжению | ± 400 В по постоянному напряжению + пиковое значение переменного напряжения на максимальной частоте 440 Гц в течение 30 сек. |
| Максимальная дальность | 3658 м, в зависимости от типа кабеля и условий тестирования |
| Коэффициент усиления | от 0 до 72 дБ |
| Точность измерения по горизонтали | от 0 до 610 м: ±0,6 м + погрешность Vp от 610 до 1830 м: ±0,9 м + погрешность Vp от 1830 до 3658 м: ±1,2 м + погрешность Vp |
| Возвратные потери | автоматическое измерение в месте расположения курсора, разрешающая способность ±1 дБ |
| Дисплей | разрешение 640x440 точек высококонтрастный ЖК дисплей с диагональю 18,3 см, подсветка |
| Разрешение дисплея | 0,33% от выбранного диапазона, 4,5 см минимально |
| Память | до 20 рефлектограмм |
| Рабочие расстояния | 12 рабочих расстояний от 1,8 м до 3658 м, плюс возможность увеличения/ уменьшения изображения |
| Фильтр | фильтр верхних частот с частотой среза 150 кГц, плюс усреднение |
| Температура | рабочая: от -10°C до +40°C хранения: от -20°C до +60°C |
| Влажность | до 95%, без конденсации |
| Источник питания | 220В посредством адаптера аккумуляторные батареи |
| Время работы | 8 часов (без подсветки) |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
