Снят с производства.

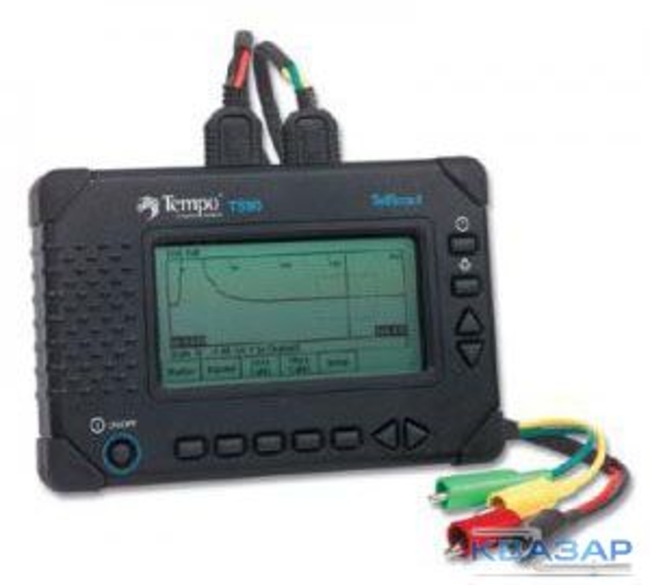

Рефлектометр TS-90 позволяет проводить тестирование телефонных линий, идентифицировать короткие замыкания, разрывы, определять замыкание кабеля, измерять расстояние до нагрузочных катушек, определять “плавающие” неисправности.
Такой набор функций позволяет оператору решать весь спектр задач, связанных с обслуживанием абонентских телефонных линий. А режим сравнения пар делает прибор пригодным для повседневного обслуживания линий. При этом управление его работой упрощено до предела и не требует специального обучения персонала.
Рефлектометр обеспечивает дальность измерений до 10 км. При этом сохраняется высокая точность работы (±3 м). Прибор оборудован дисплеем с подсветкой и выполнен в ударопрочном и влагоустойчивом корпусе. Питается прибор от 6-ти батарей типа АА.
Технические характеристики
Параметр | Значения |
Выходной тестовый сигнал | положительный синусоидальный импульс, сбалансированный |
Амплитуда (при нагрузке 105 Ом) | ?6 В |
Полное выходное сопротивление | 105 Ом |
Длительность импульса | от 5 до 2500 нс (устанавливается автоматически) |
Защита по напряжению | ± 200 В по постоянному напряжению + пиковое значение переменного напряжения на максимальной частоте 440 Гц |
Максимальная дальность | 15000 м, в зависимости от типа кабеля и условий тестирования |
Дисплей | разрешение 520?200 точек высококонтрастный ЖК дисплей с диагональю 13.3 см, подсветка |
Разрешение курсора | 0,4% от выбранного диапазона |
Рабочие расстояния | 11 рабочих расстояний, плюс возможность увеличения / уменьшения изображения |
Фильтр | фильтр верхних частот с частотой среза 150 кГц, выбирается пользователем |
Усилитель | отраженный импульс 5 мВ создает полноэкранное отклонение |
Коэффициент усиления | от 0 до 63 дБ |
Точность измерения по горизонтали | 0,1% ± 300 пс ± погрешность Vp ± погрешность разрешения курсора |
Температура | рабочая: от -10°C до +40°C хранения: от -20°C до +60°C |
Влажность | до 95%, без конденсации |
Источник питания | 6 щелочных батарей тип «АА» |
Время работы | 4,5 часа (без подсветки) |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
