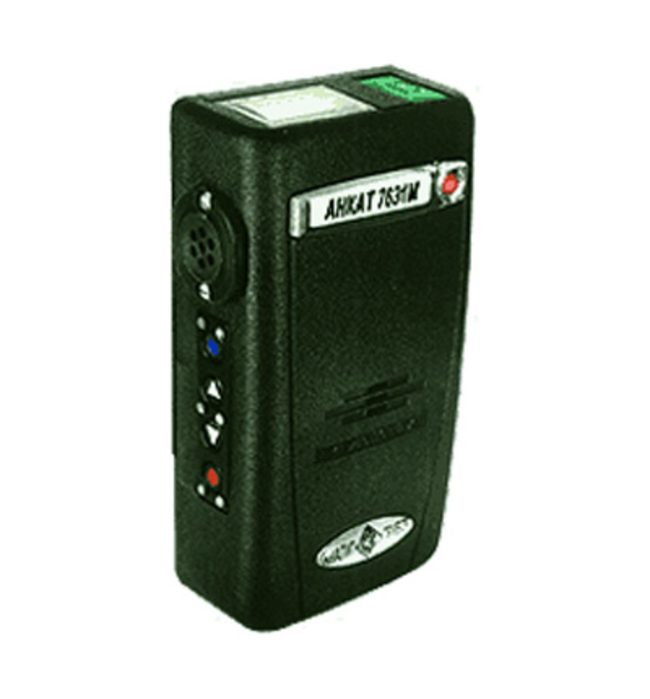

Газоанализатор АНКАТ-7631-М

kz-00174
Свяжитесь с нами насчёт цены
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

Назначение и принцип действия

Прибор служит для определения состава воздушно-газовой смеси и контроля содержания одного из компонентов в пределах допустимой нормы в рабочей зоне. Газоанализатор АНКАТ-7631М способен осуществить анализ таких веществ и соединений, как кислород (О2), хлор (Сl2), оксид углерода (СО), аммиак, двуокиси азота (NО2) и серы (SО2), сероводород Н2S. Газоанализатор сообщает о превышении установленного порога по содержанию измеряемого компонента в отобранном образце при помощи световой и звуковой сигнализации.

Принцип работы  газоанализатора основан на определении электрической проводимости электролита, заполняющего электрохимическую ячейку, находящуюся в разъеме прибора. Этот электролит поглощает отобранную смесь, и в результате возникающих в нем физико-химических процессов, изменяются некоторые его свойства, по которым и происходит анализ параметров компонента  смеси.

Область применения

Газоанализатор АНКАТ-7631М является основным измерительным прибором, состоящим в арсенале служб экологии и охраны труда предприятий, на которых возможно выделение  токсичных газов в атмосферу и, как следствие, существует опасность для жизни и здоровья людей: на различных химических производствах, холодильных установках, вентиляционных шахтах, фабриках по разработке месторождений, добыче, переработки и транспортировки нефти и газа. Также прибор применяется в закрытых или плохо вентилируемых помещениях, например, на судах морского и речного флота, тоннелях, колодцах.

Достоинства:

•    малые массогабаритные показатели
•    портативность
•    исполнение взрывозащиты 1ЕxibIICT6 Х
•    множество моделей, соответствующих Правилам Морского Регистра
•    наличие аварийных сигнализаций: световой и звуковой
•    диффузионный метод забора проб
•    пыле- и влагозащита IР54
•    возможность использования зонда – пробоотборника для проведения измерений в труднодоступных местах на расстоянии до 15 м.

Технические характеристики

Модификация АНКАТ-7631М  CO CO-P H2S H2S-P NH3 Cl2 SO2 NO2 O2-P O2 O2-ВД
Определяемый компонент CO CO H2S H2S NH3 Cl2 SO2 NO2 O2 O2 O2
Диапазон измерения 0-200 мг/м3 0-200 мг/м3 0-20 мг/м3 0-20 мг/м3 0-150 мг/м3 0,3-25 мг/м3 0-20 мг/м3 0-10 мг/м3 0-15 об.д.,% 0-30 об.д.,% 0-30
об.д.,%
Диапазон показаний

0-350 мг/м3

0-350 мг/м3 0-40 мг/м3 0-40 мг/м3 0-250 мг/м3 0-50 мг/м3 0-40 мг/м3 0-20 мг/м3 0-45 об.д.,% 0-45 об.д.,% 0-45 об.д.,%
Пороговые значения  1 20 20 3 3 20 1 10 2 8 18 5
 2 50 50 10 10 60 5 20 10 23 1

Значение погрешностей измерений

Наименование Диапазон
измерения,
мг/м3 (об.
доля, %)
Пределы
допуск. значения
основ. абсолют.
(относительной,
приведенной)
погрешности
газоанализ-ров
D д (d д, g д)
Участок
диапазона
измерения, в
котором
нормируется
основная
погрешность и
вариация
показаний,
мг/м3 (об. доля, %)
Допускаемое
значение
вариации
показаний
АНКАТ-7631М-CO от 0 до 200 D д=±5 мг/м3 от 0 до 20 0,5D д
АНКАТ-7631М-CO-Р D д=±(5+0,25*(Свх-20)) мг/м3 от 20 до 200
АНКАТ-7631М-H2S от 0 до 20 D д=±0,75 мг/м3 от 0 до 3 0,5D д
АНКАТ-7631М-H2S-P D д=±(0,75+0,25*(Свх-3)) мг/м3 от 3 до 20
АНКАТ-7631М-NH3 от 0 до 150 D д=±5 мг/м3 от 0 до 20 0,5D д
d д=±25% от 20 до 150 0,5d д
АНКАТ-7631М-Cl2 от 0,3 до 25 D д=±0,25 мг/м3 от 0,3 до 1 0,5D д
D д=±(0,25+0,25*(Свх-1)) мг/м3 от 1 до 25
АНКАТ-7631М-SO2 от 0 до 20 D д=±(2,5+
0,125*Свх) мг/м3
от 0 до 20
АНКАТ-7631М-NO2 от 0 до 10 D д=±0,5 мг/м3 от 0 до 2
D д=±(0,5+0,15*(Свх-2)) мг/м3 от 2 до 10
АНКАТ-7631М-O2-P от 0 до 15 g д=±5% от 0 до 15 0,5g д
АНКАТ-7631М-O2 от 0 до 30 g д=±3% от 0 до 30
АНКАТ-7631М-O2-ВД от 0 до 30 D д=±(0,4+
0,05*Свх) об.доля,%
от 0 до 30 0,5D д

Примечание: Свх - значение концентрации измеряемого компонента, мг/м3 (об. доля, %).



Дополнительные технические характеристики

Характеристики Значения Примечение
Время прогрева, мин, не более 10
Время установления показаний, с, не более 60 для АНКАТ-7631М-Cl2
для АНКАТ-7631М-NH3
90
180
Время работы без подзарядки, ч, не менее 34 при емкости батареи 0,8 А*ч
Питание от аккумулятора, В 3,6 3 аккумулятора типоразмер ААА
Температура окружающей среды, оС (-30 - +45) (-20 – +45) для газоанализаторов АНКАТ-7631М-О2, -О2-Р, -О2-ВД
Уровень звукового сигнала, дБ, не менее 70
Габаритные размеры, мм 130х40х72 для АНКАТ-7631М-О2-ВД
выносного датчика 140х66х66
Масса, кг 0,24 для АНКАТ-7631М-О2-ВД
выносного датчика 0,35
Срок службы, лет, не менее 10
для электрохимического датчика 1,7


Комплект поставки

•    газоанализатор
•    электрохимическая ячейка
•    дополнительный пробоотборник (по заказу)
•    комплект запчастей и принадлежностей
•    спецификация и техническая документация
•    выносной датчик, размещенный на кабеле длиной до 10 м (АНКАТ-7631М-О2-ВД)
•    мех резиновый для принудительного отбора проб с трубкой длиной 15 м (АНКАТ-7631М-CО-Р, АНКАТ 7631М-Н2S-Р, АНКАТ-7631М-О2-Р)
•    зарядное устройство (по заказу).

Для проверки

•    баллоны с кислородом и оксидом углерода
•     генератор ГДП-102
•    источники микро потока на хлор Сl2, двуокись азота NО2, двуокись серы SО2, сероводород Н2S.

Производитель оставляет за собой право на изменение комплектации прибора.

В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
