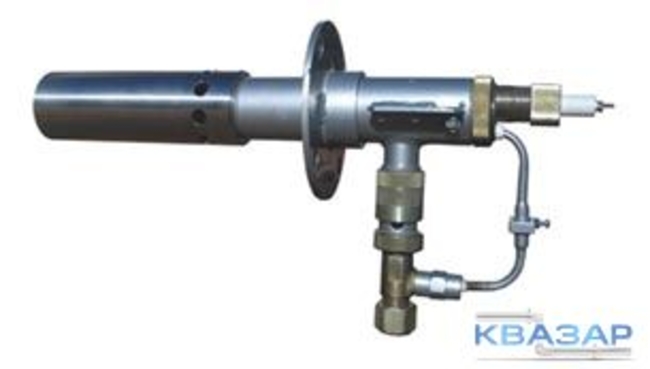

Запально-сигнализирующее устройство ЗСУ
Запально-сигнальное устройство (ЗСУ) предназначено для розжига газомазутных горелок технологических установок, печей обжига кирпича, печей подогрева нефти, газа, химического производства, металлургии, работающих под разрежением и с уравновешенной тягой.
ЗСУ работает на среднем давлении природного газа, пропан-бутановой смеси и осуществляет контроль собственного факела и факела горелки.
Корпус запальника выполнен из высокотемпературной нержавеющей стали, поэтому ЗСУ-ПИ может использоваться в качестве пилотной горелки. ЗСУ-ПИ применяются в основном на энергетических котлах. Имеет устойчивый факел длиной до 1,5 метров, повышенной надежности. Реализовано двухстадийное формирование факела:
- на срезе запальника, за счет инжекции
- основное по газовой трубе.
Модификации ЗСУ-ПИ-38, ЗСУ-ПИ-45, ЗСУ-ПИ-60 различаются по мощности запального устройства и диаметру корпуса.
Технические характеристики
| Модель | ЗСУ-ПИ-38 | ЗСУ-ПИ-45 | ЗСУ-ПИ-60 | |
| Тепловая мощность, кВт | 60 | 120 | 120 | |
| Длина факела, мм | от 500 | 1000 | до 1500 | |
| Присоединительное давление газа перед горелкой, кПа | 1-60 | 1-100 | 1-100 | |
| Диаметр корпуса запальника, мм | 38 | 48-60 | 60 | |
| Трансформатор розжига | ИВН-ТР | |||
| Характер топки | разряжение | разряжение, наддув | ||
| Рекомендуемый прибор контроля пламени запальника | ЛУЧ-1КЭ, ЛУЧ-1АМ, БРЗ-04М1, БРЗ-04М2-К | |||
Исполнения запально-сигнального устройства
| ЗСУ-ПИ – исп.01 | контроль пламени запальной горелки ионизационным датчиком |
| ЗСУ-ПИ – исп.02 | раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком (ФД-02, ФД-05ГМ, ФДС) или контрольным электродом (КЭ) |
| ЗСУ-ПИ – исп.03 | раздельный контроль пламени запальной горелки ионизационным датчиком, основной горелки фотодатчиком и автоматическое управление процессом розжига ЗСУ-ПИ |
| ЗСУ-ПИ – исп.04 | раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки фотодатчиком сигнализирующим (ФДС) |
| ЗСУ-ПИ – исп.05 | раздельный контроль пламени запальной горелки ионизационным датчиком и основной горелки сигнализатором горения ПРОМА-СГ |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
