Дефектоскоп магнитопорошковый МД-13ПР

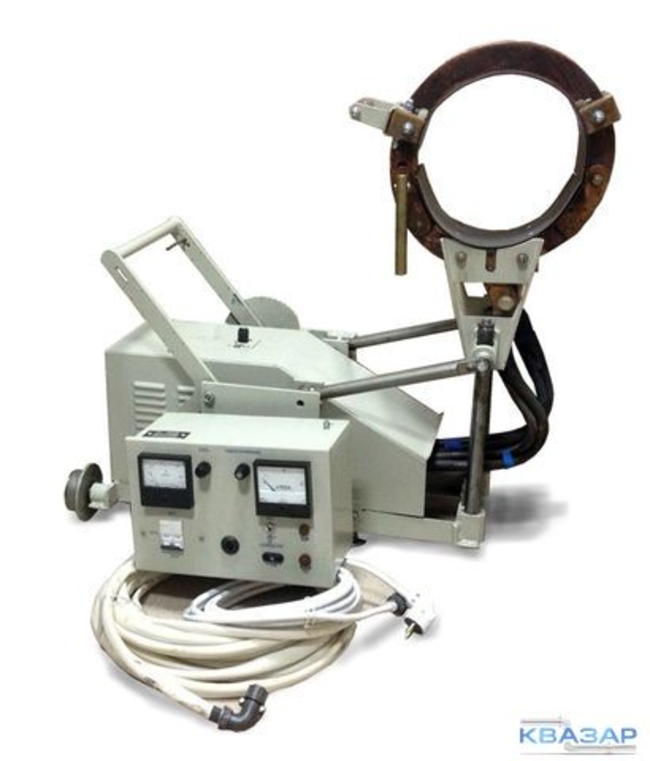

Дефектоскоп МД-13ПР предназначен для обнаружения поверхностных поперечных трещин средней части осей вагонных колесных пар при неразрущающем контроле магнитопорошковым методом. Магнитный дефектоскоп позволяет производить контроль осей при намагничивании их приложенным продольным магнитным полем соленоида 13ПР, питаемого переменным током частотой 50Гц. Возможность выявления дефектов основана на явлении притяжения частиц магнитного порошка в местах выхода на поверхность магнитного потока, связанного с наличием в контролируемой детали нарушений сплошности. Допускается использование дефектоскопа для контроля других деталей из ферромагнитных материалов.
Намагничивание контролируемой детали производится с помощью соленоида. В намагниченных деталях дефекты вызывают перераспределение магнитного потока и выход части его на поверхность. На поверхности детали создаются локальные магнитные полюсы, притягивающие частицы магнитного порошка, в результате чего дефект становится видимым. Категория размещения 4.2 по ГОСТ 15150-69 (цеховые условия вагонных депо и ремонтных заводов МПС РФ).
Дефектоскоп МД-13 ПР ТУ 32 ЦШ 2603-83) предназначен для контроля средней части оси сформированной колесной пары сухим способом нанесения магнитного индикатора (порошка типа ПЖВ5.160 по ГОСТ 9849). Дефектоскоп МД-13ПР может быть использован при контроле средней части оси мокрым способом, если блок контроля и проводники соленоида защищены от попадания на них суспензии.
Дефектоскоп состоит из блока управления и блока контроля с разъемным соленоидом.
Блок управления предназначен для подключения блока контроля к сети 220 В (50 Гц). На лицевой панели блока управления расположены стрелочные индикаторы напряжения сети и намагничивающего тока, выключатели сети и переносного светильника на 12 В.
Блок контроля преобразует напряжение сети 220 В (50 Гц) в напряжение питания соленоида 3,5 В. Диаметр рабочего отверстия соленоида — 240 мм.
Блок контроля и соленоид размещены на тележке, которая перемещается вдоль контролируемой средней части оси. Блок контроля имеет подъемное устройство с рычажной подачей, позволяющее устанавливать соленоид на нужной высоте.
Длина зоны достаточной намагниченности в зависимости от максимального размера поперечного сечения детали при намагничивании
| Напряженность магнитного поля, А/см* | Длина зоны ДН, мм | ||||||||
| Максимальный размер поперечного сечения (диаметр) детали, мм | |||||||||
| 60 | 80 | 100 | 120 | 140 | 160 | 180 | 200 | 220 | |
| 15 | 240 | 240 | 240 | 240 | 240 | 240 | 230 | 220 | 210 |
| 20 | 230 | 230 | 230 | 230 | 230 | 230 | 220 | 210 | 200 |
| 30 | 190 | 190 | 140 | 230 | 140 | 140 | 120 | 120 | 120 |
| 40 | 160 | 160 | 90 | 90 | 90 | 90 | 80 | 80 | 80 |
| 50 | 130 | 130 | 60 | 60 | 60 | 60 | 50 | 50 | 50 |
*приведены значения тангенциальной составляющей вектора напряженности магнитного поля на поверхности детали
По устойчивости к воздействию температуры и влажности окружающей среды дефектоскоп относится к группе В4 по ГОСТ 12997, но для рабочих температур от -10 до +55оС. По устойчивости к механическим воздействиям дефектоскоп относится к изделиям ГСП обыкновенного исполнения по ГОСТ 12997
Технические характеристики магнитопорошкового дефектоскопа МД-13ПР
| 1. | Эффективное значение тока намагничивания без контролируемой детали при номинальном напряжении сети, А, не менее | 1 320 |
| 2. | Потребляемая мощность, кВА, не более | 4 |
| 3. | Напряжение/частота, В/Гц | 220/50 |
| 4. | Габаритные размеры блока управления (ДхШхВ), мм, не более | 395х166х340 |
| 5. | Габаритные размеры блока контроля (ДхШхВ), мм, не более | 860х350х820 |
| 6. | Масса блока управления, кг, не более | 14 |
| 7. | Масса блока контроля, кг, не более | 82 |
| 8. | Давление пара, кг/см2, не менее | 3 |
| 9. | Масса соединительного кабеля, кг, не более | 8 |
Основные размеры дефектоскопа и его составных частей:
- габаритные размеры блока управления, не более, мм — 395x180x340
- габаритные размеры блока контроля, не более, мм — 860x360x820
- длина соединительного кабеля, не менее, м — 10
- диаметр рабочего отверстия разъемного соленоида, не менее, мм — 240.
Масса дефектоскопа и принадлежностей, не более — 106,5 кг:
- масса блока управления, не более, кг — 14
- масса блока контроля, не более, кг — 82
- масса соединительного кабеля, не более, кг — 8
- масса принадлежностей, не более, кг — 2,5.
Комплект поставки магнитного дефектоскопа МД13-ПР
- блок управления
- блок контроля
- монтажные части: кабель соединительный и провод заземления
- принадлежности — распылитель магнитного порошка, светильник РВО-42УХП2, лампа накаливания МО 12-40, лампа неоновая ТЛ3-1-2, цоколь Е10 (6 шт.), лампа неоновая ТЛЖ-1-2 (6 шт.), вставка плавкая ВП-1-1-0,5 А (5 шт.), вставка плавкая ВП2Б-1-6,3 А (5 шт.)
- эксплуатационная документация — руководство по эксплуатации и формуляр.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
