Назначение и область применения

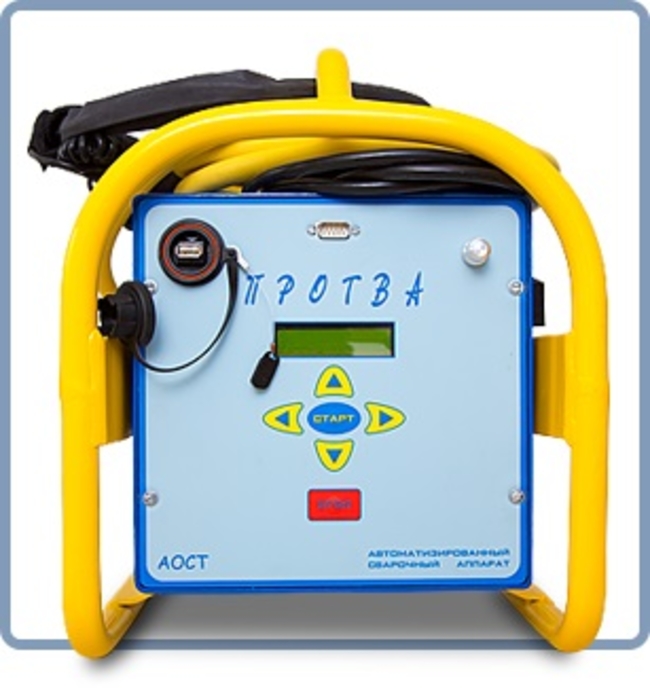

Аппарат «Протва» представляет собой переносной сварочный агрегат, предназначенный для проведения электромуфтовых сварочных операций и регулирования сварочного напряжения и тока при работе с полиэтиленовыми трубами систем газо- и водоснабжения. Прибор используется для обеспечения и поддержания заданного режима питания закладных металлических нагревателей электросварных фитингов.
Принцип работы
Устройство регулирует ток и напряжение на выводах электросварного фитинга, рассчитывая при этом необходимое количество энергии и снабжая его этой энергией для обеспечения легкой плавки материала трубопровода и для обеспечения качественного сварного шва в системе фитинг – труба. Поскольку аппарат обладает возможностью регулировать различные уровни напряжения, его можно использовать для сваривания фитингов как российских, так и зарубежных производителей. При этом вся необходимая информация о параметрах фитинга и используемых сварочных циклов считывается аппаратом автоматически при помощи специального встроенного устройтсва (при наличии штрих-кода на фитинге) или вводится оператором вручную.
Конструктивные особенности
Основными конструктивными элементами аппарата являются понижающий трансформатор, электронный регулятор напряжения и микропроцессорный блок управления. Кроме того, прибор оснащен:
• матричным ЖК индикатором
• микро-ЭВМ с одной платой
• энергонезависимой памятью размером до 256 Кб для хранения информации о 6000 сварочных операциях в течение всего срока службы
• специальным считывающим устройством
• омметром для измерения сопротивления нагревательного элемента
• встроенным термометром для определения температуры окружающей среды
• вольтметром
• портом RS-232, обеспечивающим последовательную связь с компьютером
• USB портом
• удобной сумкой для переноски и хранения.
Дополнительные возможности
Аппарат обладает возможностью протоколирования всего процесса сварки, записывая и сохраняя информацию о параметрах каждого сварочного шва, данные об объекте, временные и температурные характеристики, сведения об операторе и другую дополнительную информацию по желанию оператора. Протоколы могут передаваться на компьютер или записываться на носители через встроенный USB-порт. Гарантия производителся действует на 12 месяцев. Прибор выполнен в пылезащищенном металлическом корпусе и обладает степенью защиты IP-54.
Технические характеристики
№ | Параметр | Значение |
1. | Диаметр свариваемых муфт, мм | 20 — 630 |
2. | Входное напряжение, В | 190 – 242 |
3. | Частота, Гц | 45 – 66 |
4. | Максимальная потребляемая мощность, кВт | 4,5 |
5. | Выходное напряжение, В | 8 – 48 |
6. | Максимальный ток нагрузки, А | 100 |
7. | Порог защиты по току, А | 110 |
8. | Температура эксплуатации, °С | -15 / +50 |
9. | Вывод информации | компьютер RS232 / переносной USB флэш накопитель |
10. | Ввод параметров сварки | штрих-код ручной |
11. | Габариты с защитной рамой, мм | 270х400х270 |
12. | Масса, кг | 18 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
