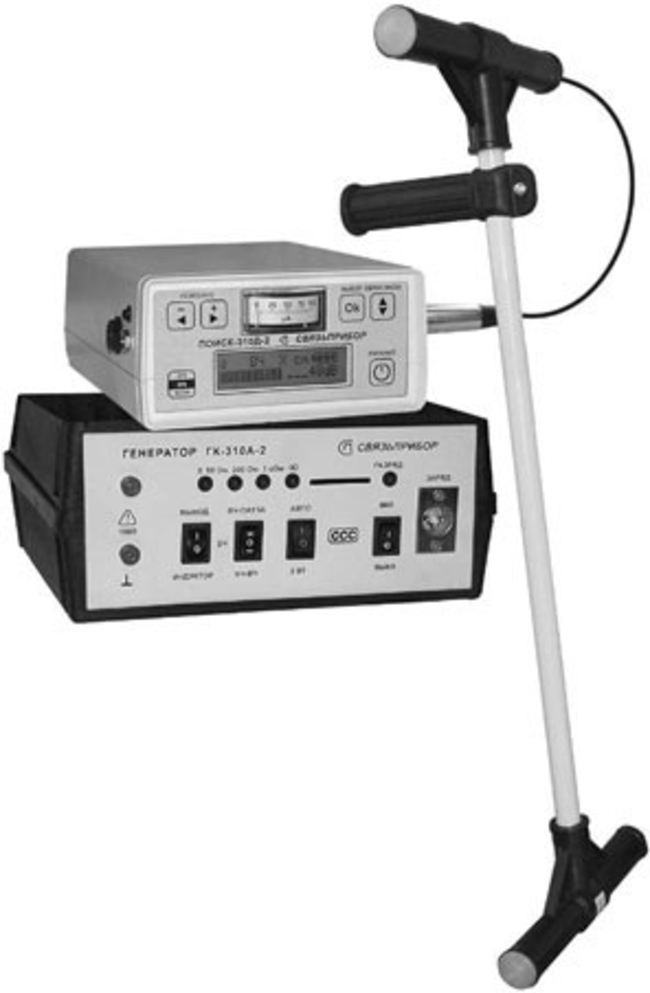

Трассодефектоискатель "Поиск-310Д-2М" предназначен для выполнения таких функций, как:
- поиск трассы, подземных и воздушных кабельных линий связи и силовых кабелей металлических тросов и трубопроводов (водо-,
- нефте- и газопроводов) коммуникаций, имеющих металлическую оболочку или металлические проводники
- непрерывный цифровой контроль глубины залегания и протекающего тока
- контактный способ (с помощью контактных штырей) локализации повреждения оболочек волоконно-оптических линий связи
- (ВОЛС) и медных кабельных линий
- фазовый (бесконтактный) способ локализации повреждения оболочек волоконно-оптических линий связи (ВОЛС) и медных
- кабельных линий
- локализация места обрыва или короткого замыкания (КЗ) жил кабеля
- контроль направления сигнала для определения своего кабеля в местах схождения коммуникаций или в пучке кабелей
- отбор пар в кабеле.
"Поиск-310Д-2М" представляет собой сверхлегкий прибор: вес антенны составляет 650 г, вес приемника — 650 г. Имеет яркий низкотемпературный OLED-дисплей.
"Поиск-310Д-2М" обладает полным набором методов для отыскания кабеля и повреждения изоляции кабеля в полевых условиях:
- контактные штыри 273, 5 Гц - для поиска повреждений до 1 Мом
- фазовый двухчастотный (бесконтактный) метод 2-6 кГц - для поиска повреждений до 50 кОм в дополнение к контактному
- "НЧ-ВЧ" двухчастотный 273,5 Гц / 2 кГц - позволяет в сложных городских условиях отыскивать повреждения до 10 кОм (замокшие муфты).
Функциональные возможности трассодефектоискателя "Поиск-310Д-2М"
Режим работы | Описание |
поиск трассы | Поиск кабеля по максимуму и по минимуму сигнала. Стрелка-индикатор показывает величину сигнала, а также направление сигнального тока, что позволяет осуществлять контроль кабеля "свой-чужой". Работа индикатора дублируется цифровыми показаниями (в центре). Прибор проводит непрерывные цифровые измерения глубины залегания кабеля и силы тока (справа). |
энергетический и широкополосный спектр | Поиск силовых кабелей, релейных сетей и других подземных коммуникаций по спектру их собственного сигнала (без применения генератора). Спектр сигнала позволяет отличить нагруженные и ненагруженные силовые кабели, релейные сети от трубопроводов. Опция "живой звук": в головные телефоны выводится звуковой сигнал со спектром всего принимаемого диапазона для лучшего ориентирования оператора во время поиска. |
контактный поиск повреждения изоляции кабеля | Контактный метод поиска повреждений изоляции кабеля с помощью штырей отличается высокой чувствительностью. При приближении к зоне повреждения сигнал на штырях резко возрастает. Величина сигнала отображается на экране полоской-индикатором и дублируется цифровыми показаниями. Одновременно на экран выводится ориентировочная величина сопротивления изоляции в зоне (горизонтальный индикатор). Это позволяет лучше ориентироваться при поиске слабых мест в изоляции кабеля. |
бесконтактные двухчастотные методы поиска повреждения изоляции кабеля | Амплитудный метод служит для бесконтактного отыскания повреждений изоляции кабеля в городских условиях, где контактный метод неприменим. Сравнение уровня сигнала на частотах 273,5 Гц - 2 кГц позволяет в сложных городских условиях отыскивать повреждения до 10 кОм (замокшие муфты). Фазовый метод служит для бесконтактного поиска повреждений изоляции зоновых кабелей до 50 кОм в дополнение к контактному методу. |
Сервисные функции:
- мониторинг глубины залегания кабеля
- измерение силы сигнального тока для поиска ответвлений и параллельных трасс
- мониторинг направления сигнального тока
- двухчастотный амплитудный метод поиска дефектов
- двухчастотный фазовый метод поиска дефектов
- контактный метод поиска дефектов
- спектр принятого сигнала 10?20000Гц
- «живой звук»
- перестраиваемая частота приемника 200?3999Гц
- автоматическая установка усиления
- ручная установка усиления
- яркий низкотемпературный OLED-дисплей
- стрелочный индикатор (на дисплее)
- совместимость с прежними моделями (использование аксессуаров, работа от одного генератора).
Технические характеристики
№ | Параметр | Значение |
1. | Активные частоты: | |
режим «Фаза» | 6562,5 ± 1 Гц | |
режим «Поиск трассы» | 2187,5 ± 1 Гц | |
режим «НЧ-ВЧ» | 273,5 ± 0,5 Гц | |
2. | Чувствительность для режима «Поиск трассы», не более: | |
при максимальном усилении | 11 мкВ | |
при минимальном усилении | 22 мВ | |
3. | Полоса пропускания по уровню -3 дБ, не более: | |
для частоты 6562,5 Гц («Фаза») | 45 Гц | |
для частоты 2187,5 Гц («Поиск трассы») | 15 Гц | |
для частоты 273,5 Гц («НЧ-ВЧ») | 2,5 Гц | |
4. | Максимально определяемая глубина залегания трассы | 6 м |
5. | Точность измерения глубины | ±5%+10 см |
6. | Точность отыскания | 10 см |
7. | Поиск повреждения изоляции с переходным сопротивлением | 0 ? 1 МОм |
8. | Полоса приема в широкополосном режиме (режим «Спектр») | 40 ? 20 000 Гц |
9. | Время непрерывной работы, не менее | 13 ч |
10. | Электропитание: встроенные аккумуляторы | 4 шт. АА, Ni-Mh, 2,3 А/ч |
11. | Время зарядки аккумуляторов, не более | 4 ч |
12. | Габаритные размеры прибора (без сумки) | 138х68х187 мм |
13. | Масса прибора (включая аккумуляторную батарею, без сумки) | 0,65 кг |
14. | Габаритные размеры антенны | 780х230х40 мм |
15. | Масса антенны | 0,65 кг |
