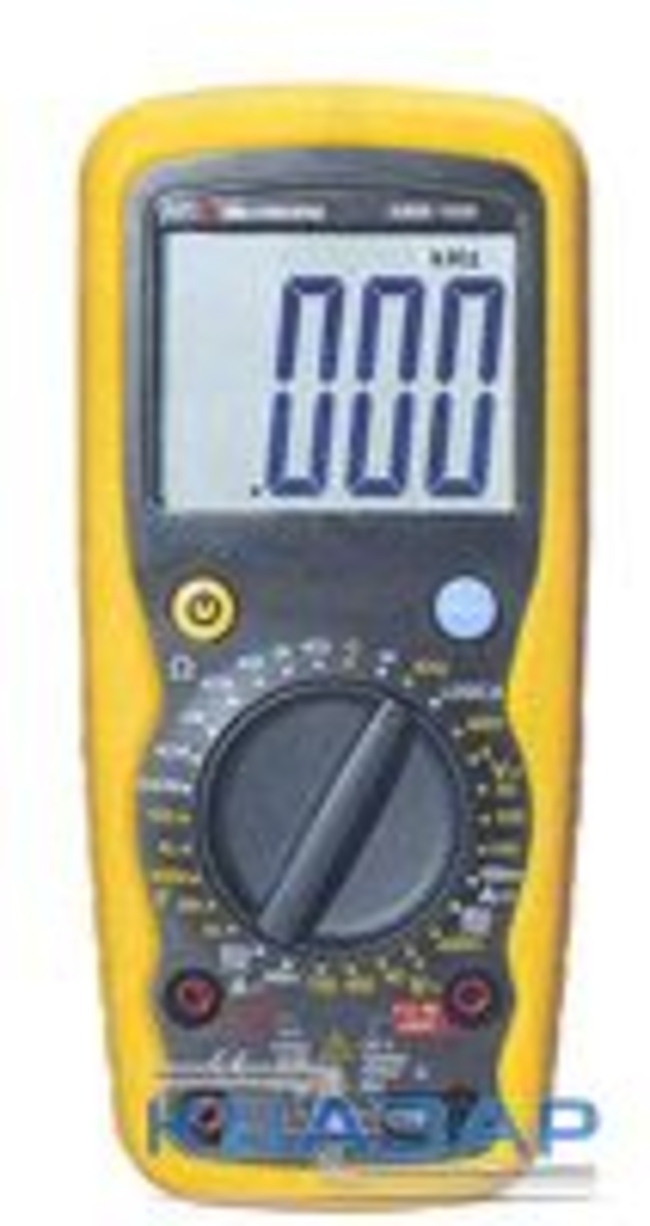

Мультиметр АМ-1009В
Паспорт Мультиметра АММ-1009ВМультиметр АМ-1009В представляет собой надёжный и простой прибор, имеющий широкий набор типичных измерительных функций и большой ЖКИ (4000 отсчётов) с крупными цифрами и подсветкой. Его можно применять для диагностики автомобильных цепей и мощных бытовых приборов, благодаря расширенному диапазону тока (кратковременно до 20 А).
Особенности:
- ЖКИ 3 1/2 разряда (4000 отсчётов), подсветка
- двухслойная изоляция корпуса
- функция удержания показаний
- тест логики
- полная защита от перегрузок на всех диапазонах
- высокая категория защиты: CAT II 1000V.
Общие характеристики:
- габаритные размеры — 182х82х55 мм
- масса — 360 г
- габаритные размеры в упаковочной таре — 130х80х200, вес 0,6 кг.
Технические характеристики
| Функция | Диапазон | Погрешность |
| Постоянное напряжение | 1000 В | ±(0,5%+1) |
| Переменное напряжение | 700 В | ±(1,0%+4) |
| Постоянный ток | 20 А | ±(1,0%+1) |
| Переменный ток | 20 А | ±(1,5%+4) |
| Сопротивление | 400 МОм | ±(0,8%+2) |
| Ёмкость | 40 мкФ | ±(5,0%+10) |
| Частота | 4000 кГц | ±(0,1%+1) |
| Тест диодов | да | — |
| Прозвонка | да | — |
| Logic Test | да | — |
Таблицы погрешностей
Постоянное напряжение
| Диапазон | Разрешение | Погрешность | Абсолютная погрешность |
| 400 мВ | 0.1 мВ | ±(0.5%+1 е.м.р.) | ±2.0995 мВ |
| 4 В | 1 мВ | ±(0.5%+1 е.м.р.) | ±0.020995 В |
| 40 В | 10 мВ | ±(0.5%+1 е.м.р.) | ±0.20995 В |
| 400 В | 100 мВ | ±(0.5%+1 е.м.р.) | ±2.0995 В |
| 1000 В | 1 В | ±(0.5%+1 е.м.р.) | ±5.995 В |
Переменное напряжение
| Диапазон | Разрешение | Погрешность | Абсолютная погрешность |
| 400 мВ | 0.1 мВ | ±(1%+4 е.м.р.) | ±4.399 мВ |
| 4 В | 1 мВ | ±(1%+4 е.м.р.) | ±0.04399 В |
| 40 В | 10 мВ | ±(1%+4 е.м.р.) | ±0.4399 В |
| 400 В | 100 мВ | ±(1%+4 е.м.р.) | ±4.399 В |
| 750 В | 1 В | ±(1.5%+4 е.м.р.) | ±15.235 В |
Постоянный ток
| Диапазон | Разрешение | Погрешность | Абсолютная погрешность |
| 40 мА | 10 мкА | ±(1%+1 е.м.р.) | ±0.4099 мА |
| 400 мА | 100 мкА | ±(1%+1 е.м.р.) | ±4.099 мА |
| 20 А | 10 мА | ±(3%+1 е.м.р.) | ±0.6097 А |
Переменный ток
| Диапазон | Разрешение | Погрешность | Абсолютная погрешность |
| 40 мА | 10 мкА | ±(1.5%+4 е.м.р.) | ±0.63985 мА |
| 400 мА | 100 мкА | ±(1.5%+4 е.м.р.) | ±6.3985 мА |
| 20 А | 10 мА | ±(3.5%+4 е.м.р.) | ±0.73965 А |
Частота
| Диапазон | Разрешение | Погрешность | Абсолютная погрешность |
| 4 кГц | 1 Гц | ±(0.1%+1 е.м.р.) | ±999000.004 кГц |
| 40 кГц | 10 Гц | ±(0.1%+1 е.м.р.) | ±9990000.04 кГц |
| 400 кГц | 100 Гц | ±(0.1%+1 е.м.р.) | ±99900000.4 кГц |
| 4000 кГц | 1 кГц | ±(0.1%+1 е.м.р.) | ±4.999 кГц |
Сопротивление
| Диапазон | Разрешение | Погрешность | Абсолютная погрешность |
| 400 Ом | 0.1 Ом | ±(0.8%+4 е.м.р.) | ±3.5992 Ом |
| 4 кОм | 1 Ом | ±(0.8%+2 е.м.р.) | ±0.033992 кОм |
| 40 кОм | 10 Ом | ±(0.8%+2 е.м.р.) | ±0.33992 кОм |
| 400 кОм | 100 Ом | ±(0.8%+2 е.м.р.) | ±3.3992 кОм |
| 4 МОм | 1 кОм | ±(0.8%+2 е.м.р.) | ±0.033992 МОм |
| 40 МОм | 10 кОм | ±(3%+4 е.м.р.) | ±1.2397 МОм |
| 400 МОм | 100 кОм | ±(3%+10 е.м.р.) | ±12.997 МОм |
Ёмкость
| Диапазон | Разрешение | Погрешность | Абсолютная погрешность |
| 4 нФ | 1 пФ | ±(5%+10 е.м.р.) | ±0.20995 нФ |
| 40 нФ | 10 пФ | ±(5%+10 е.м.р.) | ±2.0995 нФ |
| 400 нФ | 0.1 нФ | ±(5%+10 е.м.р.) | ±20.995 нФ |
| 4 мкФ | 1 нФ | ±(5%+10 е.м.р.) | ±0.20995 мкФ |
| 40 мкФ | 10 нФ | ±(5%+10 е.м.р.) | ±2.0995 мкФ |
Стандартная комплектация:
- прибор — 1шт.
- тестовые щупы — 2шт.
- батарея 9 В — 1шт.
- кейс для переноски — 1шт.
- руководство по эксплуатации — 1 экз.
- упаковочная тара — 1шт.
Дополнительная комплектация:
- измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2
- зажим-насадка типа "крокодил" 1000 В / 20 А АСА-2106 (цвет синий)
- зажим-насадка типа "крокодил" 1000 В / 12 А PTL909-5 (цвета: красный/черный)
- АСА-2308 – адаптер "Актаком" для проводов, не имеющих разъема
- магнитный адаптер "Актаком" АСА-2207
- минищуп "Актаком" с острой подпружиненной тонкой контактной иглой АСА-2364
- гнездо-адаптер "Актаком" АСА-2104 для многоразового временного впаивания в плату
- переходник-шунт PTL-2172
- Универсальный набор аксессуаров АСА-2907.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
