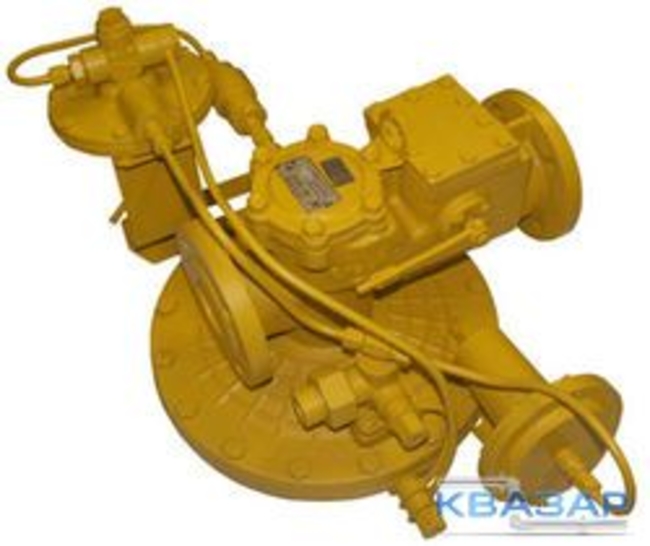

Прибор РДГ 80н, стабилизирующий давление газа
Назначение и область применения
Регуляторы давления газа РДГ 80н представляют собой запорный механизм управления расходом газа с условным проходом 80 и предназначены для редуцирования низкого давления. С помощью РДГ осуществляется контроль гидравлического режима работы газораспределительной станции.
Прибор предназначен для редуцирования входного давления и автоматического поддержания необходимого или заданного уровня выходного давления в системах соединений трубопроводов различного диаметра при любых изменениях расхода газа потребителями.
Прибор применяется в системах газоснабжения комунально-бытовых и промышленных газовых хозяйств и ГРУ.
Устройство и принцип действия
Стабилизирующий РДГ-80 выполнен в прочном металлическом корпусе, в котором размещены: механизм контроля, устройство управления - пилот, мембранный привод, отсечной и рабочий клапаны, регулируемый и нерегулируемый дроссели, седло, штоки исполнительного устройства и механизма контроля, импульсная трубка и стабилизатор (для модификации низкого входного давления).
Исполнительное устройство содержит мембрану, сменное седло, толкатель и шток, которые приводят привод в движение, ограничивая тем самым пропускной диаметр газопровода, что уменьшает давление проходящего через устройство газа.
Механизм контроля отвечает за перемещение мембраны посредством рабочего клапана и дросселя, позволяя газу распространяться как в надмембранной полостью, так и в подмембранной частью, создавая таким образом необходимый перепад давления, влияющий на мембрану.
Встроенный запорный клапан регулятора давления газа РДГ-80 полностью перекрывает путь газу в случае резкого изменения его давления на входе.
Стабилизатор необходим регулятору низкого давления для управления параметрами газа на входе.
Выход газа осуществляется справа-налево, а РДГ 80н устанавливается слева по ходу газа. Выходное давление газа устанавливается при помощи манометра. Монтируется прибор на горизонтальном участке.
Условия эксплуатации
| Присоединение к трубопроводу | фланцевое по ГОСТ-12820 |
| Рабочая температура, ?С | -45…+60 |
| Климатическое исполнение | УХЛ2(4) по ГОСТ 15150-69 |
Технические характеристики
| Параметр | РДГ-80н | |
| Регулируемая среда | природный газ | |
| Входное давление, МПа | 0,05 -1,2 | |
| Настройка выходного давления, кПа | 1,5 - 60 | |
| Пропускная способность, м3/ч | 14600 | |
| Неравномерность регулирования, % | ±10 | |
| Давление срабатывания контрольного механизма при понижении выходного давления, МПа | (0,15-0,5)Р | |
| Давление срабатывания контрольного механизма при повышении выходного давления, МПа | (1,25-1,5)Р | |
| Диаметр седла, мм | 65 | |
| Диаметр присоединительного патрубка, мм | 80 | |
| Строительная длина,мм | 502 | |
| Габаритные размеры, мм | 700х600х460 | |
| Масса, кг | 105 | |
Пропускная способность
| Выходное давление, МПа | РДГ-80н |
| 0,05 | 1250 |
| 0,1 | 2250 |
| 0,2 | 3400 |
| 0,3 | 4500 |
| 0,4 | 5600 |
| 0,5 | 6750 |
| 0,6 | 7850 |
| 0,7 | 9000 |
| 0,8 | 10100 |
| 0,9 | 11200 |
| 1,0 | 12350 |
| 1,1 | 13450 |
| 1,2 | 14600 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
