Магнитопорошковый дефектоскоп на постоянных магнитах МД-4К

Дефектоскоп представляет собой намагничивающее устройство, предназначенное для контроля стальных объектов магнитопорошковым методом: сварных соединений, строительных металлоконструкций, подъемных механизмов, котельных установок и др.

Дефектоскоп МД-4К — это, по сути, два намагничивающих блока, соединенные между собой шарнирным магнитопроводом или тросовой перемычкой. Намагничивающие блоки имеют проушины для крепления полюсных наконечников, которые фиксируются стопорным винтом. Намагничивающие блоки могут использоваться как вместе с магнитопроводом или перемычкой, так и без них.

Дефектоскоп МД-4К может использоваться при температуре окружающего воздуха от -40 до +50°С.

ТУ 26.51.66-109-12719185-2023

Дефектоскоп МД-4КМ, МД-4К предназначен для магнитопорошкового контроля стальных объектов магнитопорошковым методом, а именно для контроля:

• сварных соединений;
• строительных металлоконструкций;
• подъемных механизмов;
• котельных установок и т.д.

ПРИНЦИП ДЕЙСТВИЯ

Устройство МД-4К для выявления дефектов магнитопорошковым методом — это, по сути, два намагничивающих блока, соединенные между собой шарнирным магнитопроводом или тросовой перемычкой. Блоки намагничивания имеют проушины для крепления полюсных наконечников, которые фиксируются стопорным винтом. Намагничивающие устройства могут использоваться как вместе с магнитопроводом или перемычкой, так и без них.

Магнитопорошковый дефектоскоп МД-4К применяется для выявления поверхностных дефектов типа нарушения сплошности материалов, контроля сплошности металла магнитопорошковым методом. То есть способ основан на применении магнитопорошкового метода на локальных участках крупногабаритных объектов путем генерации постоянного магнитного поля. В качестве намагничивающих элементов конструкции использованы постоянные магниты, поэтому дефектоскоп не требует электропитания, поэтому его можно применять во взрыво– и пожароопасных средах, на строительных площадках, участках сборки и сварки, в полевых условиях эксплуатации.

Методика предназначена для проведения магнитопорошкового контроля деталей с применением дефектоскопа в любой точке технологического маршрута.
Наличие дефектов определяют по индикаторному рисунку (осаждение магнитного порошка).
Чувствительность магнитопорошкового метода зависит от качества магнитной суспензии, для оценки применяют приборы, контрольные эталонные образцы с искусственными нарушениями, объекты с производственными дефектами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

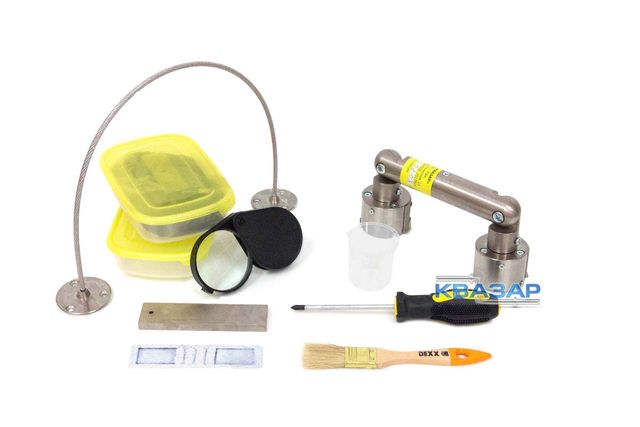

КОМПЛЕКТАЦИЯ:

1. намагничивающие блоки — 2шт.;
2. шарнирный магнитопровод — 1шт.;
3. образец МО-3 — 1шт.;
4. дефектограмма — 1шт.;
5. мерка для порошка — 1шт.;
6. емкость для порошка и суспензии — 2шт.;
7. порошок магнитный — 0,2 кг;
8. тросовая перемычка — 1шт.;
9. лупа — 1шт.;
10. кисть — 1шт.;
11. отвертка — 1шт.;
12. сумка–контейнер — 1шт.;
13. паспорт — 1шт.
