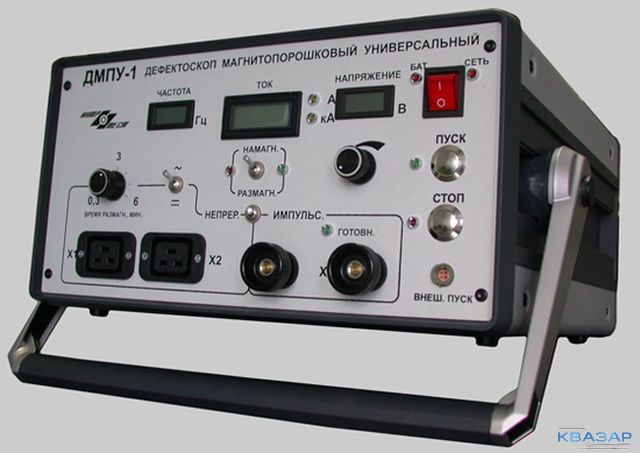

Дефектоскоп ДМПУ-1 предназначен для намагничивания изделий или их участков в режимах импульсного, переменного, постоянного поля.
Импульсное намагничивание производится пропусканием тока по участку объекта или кабелем, намотанным на изделие. Намагничивание постоянным и переменным полем производится катушками или электромагнитом. Для всех режимов предусмотрено размагничивание.
Преимущества дефектоскопа ДМПУ-1:
- большая амплитуда и длительность импульсов тока
- оптимальная двухкатушечная схема намагничивания изделий диаметром до 125 мм
- все режимы намагничивания и размагничивания
- возможность работы от источников постоянного тока с сохранением всех режимов работы
- большая полезная мощность при малом весе дефектоскопа.
Возможности магнитопорошкового дефектоскопа ДМПУ-1:
- продольное намагничивание малогабаритных изделий
- продольное намагничивание длинномерных изделий
- быстрое циркулярное намагничивание малогабаритных изделий с использованием штатива
- импульсное намагничивание пропусканием тока через изделие
- импульсное намагничивание кабелем
- работа с электромагнитом на постоянном и переменном токе.
Технические характеристики
№ | Наименование параметров | Значение |
1. | Питание | сеть 220В, 50Гц |
источник постоянного тока напряжением от 22 до 30В | ||
2. | Максимальная потребляемая мощность, Вт, не более | 800 |
3. | Максимальная полезная мощность, Вт, не менее | 600 |
4. | Размеры, мм | 370х200х450 |
5. | Параметры импульсного тока (кабель длиной 4-5 м, сопротивлением до 5 мОм): | |
максимум, А, не менее | 1800 | |
длительность импульса тока по уровню 1000А, мс | 3 | |
длительность импульса тока по уровню 500А, мс | 6 | |
частота следования импульсов в режиме квазиприложенного поля, Гц, не менее | 1,8 | |
Параметры намагничивающего устройства катушки К-130 | ||
6. | Длина, мм | 50 |
7. | Внутренний диаметр, мм | 130 |
8. | Масса, кг | 5,2 |
9. | Длина кабеля, м | 2 |
10. | Максимальная напряженность магнитного поля в центре одной катушки (при токе 10А), А/см, не менее | 320 |
Параметры намагничивающего устройства электромагнита "Интротест ЭМ-02" | ||
11. | Масса, кг | 4,5 |
12. | Межполюсное расстояние (объединенный сердечник), мм | 50?210 |
13. | Максимальный ток (действующее значение), А | 7 |
14. | Амплитуда напряженности поля в середине межполюсного расстояния*: | |
при работе с электронным регулятором ЭРТ-02-АС, А/см | 45 | |
при работе от ДМПУ-1, А/см | 35 | |
15. | Подъемная сила (при межполюсном расстоянии 210мм), кг | 11 |
* тангенциальная составляющая напряженности магнитного поля измерена на пластине сечением 170?5 мм при межполюсном расстоянии 180 мм
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
