Трассоискатель РД 2000 в комплекте с генератором T1 разработан с использованием новейших технологий и учетом требований компаний, занимающихся прокладкой и эксплуатацией инженерных сетей. Благодаря этому RD2000 по многим параметрам превосходит известные локаторы.
Новая система RD2000 обеспечивает более высокую точность и скорость локации подземных инженерных коммуникаций: газопроводов, силовых и коммуникационных металлических кабелей, оптоволоконных кабелей, водопроводов, канализационных трубопроводов и пр.
Трассоискатели РД 2000 предназначены для поиска и локализации газопроводов, нефтепроводов, электрокабелей, кабелей связи, оптоволоконных кабелей, водопроводов, канализации и определения глубины их залегания (до 3 метров с погрешностью ±5% от значения глубины). Точность локализации ±10% от значения глубины.
Локатор RD2000 измеряет глубину и уровень принимаемого сигнала автоматически и выдает результаты измерения на ЖК экран дисплея. Для измерения глубины не требуется выполнять никаких действий, при нахождении в зоне излучения сигнала от коммуникации на экране локатора высвечивается значение расстояния от антенны до коммуникации. Локатор оснащен регулятором чувствительности.
В приемнике RD2000 используются всего лишь две, а в генераторе четыре батареи типа D, что снижает общие эксплуатационные расходы. Уровень зарядки батарей питания отображается на ЖК дисплее. Работает эффективно в местах большого скопления подземных коммуникаций и в зонах влияния воздушных кабельных линий. Лампа подсветки – позволяет длительно использовать РД 2000 в ночное время. «Реальный звук» – это звук, указывающий на наличие кабеля или трубы, который слышит оператор. Даже при небольшом опыте эта очень важная функция позволяет оператору отличить полезный сигнал от фонового шума.
Использование 3-х активных частот локации
Локация с использованием даже 2-х активных частот предоставляет ограниченные возможности. Поэтому в локаторе RD2000 используется 3 активные частоты, обеспечивающие эффективное решение широкого спектра задач локации инженерных коммуникаций при увеличении избирательности поиска. В тех случаях, когда уровень сигнала достаточен автоматически осуществляется измерение глубины залегания инженерных коммуникаций.
Качество локации
Одновременное использование звукового сигнала громкоговорителя и электронного индикатора уровня сигнала позволяет предельно точно и максимально быстро определять местоположение подземных коммуникаций:
- RD2000s — для точной локации с использованием зонда, картирования и нахождения мест засоров в трубопроводах, выполненных из различных материалов, включая чугун, глину, бетон и пластик

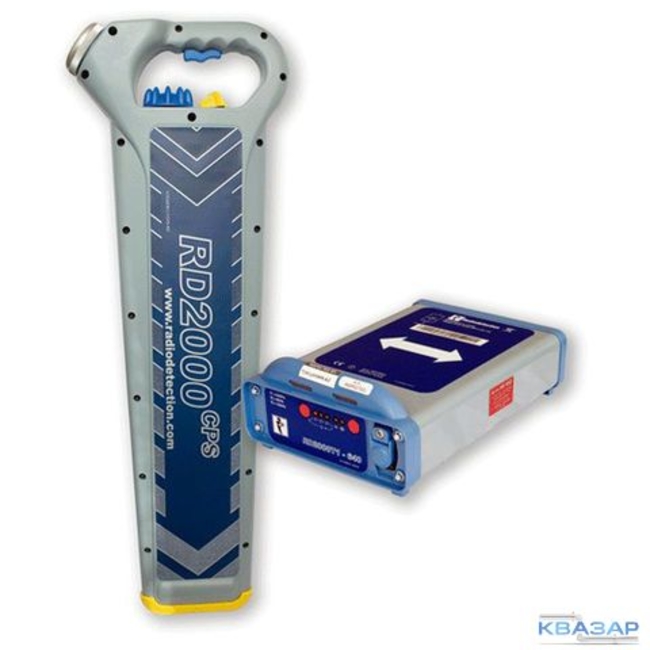

- RD2000cps — для оптимальной локации металлических труб любых размеров и/или топологии, а также для локализации труб с системой катодной защиты
- RD2000+ — для высококачественной локации нескольких объектов подземных коммуникаций, одновременно находящихся в данном месте.
Технические характеристики локатора RD2000
Технические характеристики | Глубина залегания, м | |||
РЕЖИМ | ЧАСТОТА | ЧУВСТВИТЕЛЬНОСТЬ НА РАССТОЯНИИ 1 М | ХОРОШИЕ УСЛОВИЯ | ПЛОХИЕ УСЛОВИЯ* |
Power | 50 или 60 Гц | 5 мА | 3 | 2 |
Radio | 15-30 кГц | 25 мкА | 2 | 1 |
T1 | 640 Гц | 500 мкА | 3 | 2 |
T1 | 8 кГц | 100 мкА | 3 | 2 |
T1 | 33 кГц | 5 мкА | 3 | 2 |
ТОЧНОСТЬ ЛОКАЦИИ: ±10% от значения глубины. | ||||
ТОЧНОСТЬ ОПРЕДЕЛЕНИЯ ГЛУБИНЫ: при неискаженном сигнале и при отсутствии сигналов от соседних объектов. Режим Line ±5% от 0,1 до 3 м режим Sonde ±5% от 0,1 до 7 м. | ||||
БАТАРЕИ: 2хLR20 (D), 1,5В, номинальный срок службы 40 часов при 20оС с периодическим выключением приемника. Совместимость с NiMH-аккумуляторными батареями. | ||||
ГАРАНТИИ: 12 месяцев. |
Технические характеристики генератора Т1
Частота сигнала возбуждения индукции | 8 кГц, 33 кГц |
Частоты сигналов для прямого соединения | 640 Гц, 8 кГц, 33 кГц |
Соответствие стандартам | EN300 330-2-V1.1.1, EN301 489-3-V1.2.1, BS EN 61010-1 1993/A2:1995 |
Выходная мощность | 1/4 или 1 Вт |
Батареи питания | 4хLR20 (D), 1,5В, номинальный срок службы 12 часов при температуре 20оС |
Гарантия | 12 месяцев |
Состав стандартного комплекта трассоискателя RD2000+:
- локатор — 1шт.
- генератор Т1 — 1шт.
- сумка для переноски — 1шт.
- инструкция по эксплуатации на русском языке — 1шт.
- штырь заземления — 1шт.
- катушка с проводом для заземления — 1шт.
- магнит для подключения генератора к металлическим трубам — 1шт.
- комплект проводов для прямого подключения генератора зажимами типа «крокодил» — 1шт.
- батареи питания для локатора и генератора — 1шт.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
