УПК-01Н-03 указатель повреждения кабеля
Назначение и область применения
Указатель УПК-04М представляет собой портативный измерительный прибор, определяющий напряжение и ток в линии и кабелей высоковольтных сетей. Устройство предназначено для определения местоположения вышедшего из строя кабеля, выявления дефекта и определения вида повреждения – короткое замыкание, заплывающий пробой, повреждение изоляции, а также для измерения сопротивления нагрузки при высоковольтном напряжении до 10 кВ.
Прибор применяется как в полевых, так и в лабораторных условиях и служит для мониторинга состоянии изоляционного слоя проводов длиной до 15 км. Указатель повреждения кабеля используется для контроля вновь проложенных линий и узлов высоковольтных сетей.
Принцип работы
Указатель подает нестабилизированное напряжение на испытываемую нагрузку, встроенный киловольтметр измеряет это напряжение, а также ток утечки. Прибор строит вольт-амперную характеристику, по которой определяет сопротивление изоляции кабеля по всей его длине.
Конструктивные особенности
В состав устройства входят: встроенный киловольтметр, измеряющий напряжение нагрузки, указатель напряжения до 20 кВ для визуального контроля, устройство автоматической разрядки уже проверенного кабеля после снятия приложенного напряжения, встроенный аккумулятор для обеспечения автономной работы, а также изолирующая штанга, выполненная из стеклотекстолитовой трубки, и высоковольтный кабель, при помощи которых прибор присоединяется к нагрузке.
Корпус указателя УПК выпонен закрытым, что исключает опасность поражения током персонала.
Модификации

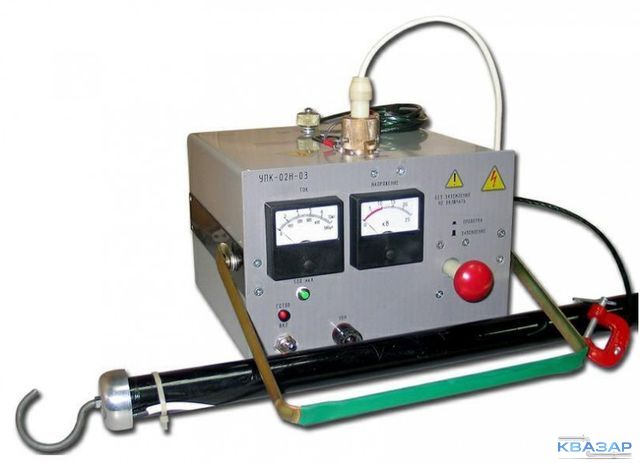

Указатель повреждения кабеля серии УПК выпускается в трех модификациях: УПК-01Н-03, УПК-02Н-03 и УПК-04М (высоковольтный мегаомметр) в унифицированном корпусе.
Вариант УПК-04М выполнен на основе УПК-02Н-03 с тремя существенными дополнениями:
- стабилизированное напряжение выхода выбирается оператором при проведении испытаний в диапазоне 0,5-15 кВ (ток нагрузки до 200 мкА). Широкий диапазон тока и напряжения позволяет использовать прибор для и высоковольтной и низковольтной аппаратуры
- прибор измеряет следующие параметры: напряжение выхода, ток нагрузки, сопротивление нагрузки в диапазоне 1-999 МОм все значения показываются на светодиодном дисплее
- память прибора рассчитана на десять записей измеренных значений.
Технические характеристики
| Напряжение выхода, кВ | |
| на холостом ходе | не менее 17 |
| при нагрузке 1 мА | не менее 10 |
| Диапазон измерения тока, мкА | 0-500 |
| Время зарядки аккумулятора при длине кабеля до 5 км, с | не более 10 |
| Число рабочих циклов | не менее 100 |
| Габаритные размеры прибора, мм | 170х240х270 |
| Масса, кг | 7 |
| Длина штанги, мм | не менее 1200 |
| Длина кабеля, мм | не менее 3000 |
| Длина заземления, мм | не менее 1500 |
| Сечение проводника заземления, мм2 | 4 |
| Температура окружающей среды, ?С | -20...+40 |
Комплект поставки
- базовый блок - указатель УПК
- изолирующая штанга с кабелем
- аккумуляторный блок
- паспорт изделия.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
