Назначение и область применения

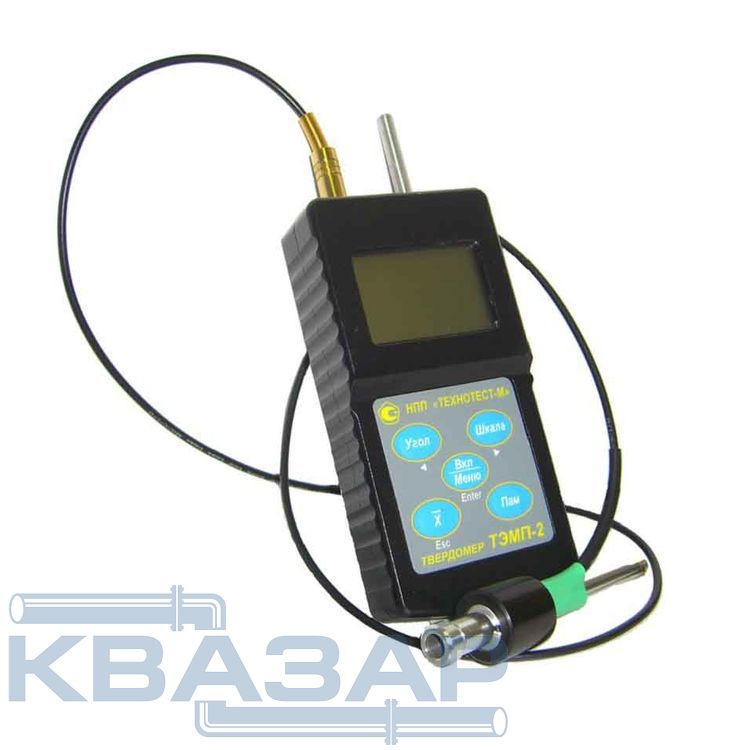

Прибор осуществляет экспресс-измерение толщины и твердости различных предметов. С помощью портативного динамического твердомера ТЭМП-2 можно измерить твердость изделий из цветных металлов, чугуна, стали, резины и иных материалов в условиях лабораторных или производственных. Производить измерения можно по шкалам Роквелла (HRC), Бринелля (HB), Шора «D» (HSD) и Виккерса (HV).
Также с помощью данного прибора можно определять пределы текучести и прочности, включая ГОСТ 22761-77. благодаря наличию большого числа шкал, можно использовать в качестве трубного и многофункционального твердомера. Устройство может измерять твердость изделий практически без ограничений их веса, толщины и уровня твердости, в том числе листы и трубы толщиной, минимум 2 мм, мелкие детали и детали, имеющие низкий уровень твердости, включая баббит, алюминий и резинотехнические изделия.
Эксплуатационные характеристики
Он удобен и прост в эксплуатации: при нажатии одной кнопки можно выполнять операции, к числу которых относятся измерение шкалы, угла, запись в памяти, а также вычисление среднего арифметического. У ТЭМП-2 есть внутренняя память, которая способна запоминать до двухсот результатов измерений. Данные, которые сохранились, можно просмотреть на ЖК-дисплее прибора, или же вывести через последовательный порт на персональный компьютер. Можно запрограммировать по разным материалам до 32-х пользовательских шкал при помощи компьютера.
Сертификация и регистрация
В Государственном Реестре динамический твердомер ТЭМП-2 зарегистрирован под номером 35890-07. Он допущен к использованию в России. Также данный прибор зарегистрирован в Госреестрах средств измерений государственных стандартов Казахстана, Беларуси, Украины. Отмечен международным сертификатом стандарта качества по ISO 9001-2000, что является неоспоримым доказательством надежности прибора.
Технические характеристики
Максимальное число записываемых шкал | 32 |
Количество результатов измерений, которые сохраняются в память прибора | 200 |
Связь с компьютером | через USB-порт (высокоскоростной) или через RS232 (СОМ1) |
Время подсвечивания ЖКИ после нажатия кнопки или измерения | 0,15 сек., или включено постоянно |
Минимальный вес детали, подвергаемой измерению | от 0,03 г до 2 кг |
Минимальная толщина стенки изделия для контроля | 2 мм |
Закаленные слои (минимальная толщина) | 0,8 мм |
Максимальный уровень шероховатости контролируемой поверхности | 2,5 Ra |
Шаровидный индентор | диаметр 3 мм |
Материал индентора | твердость 1600 HV |
Корпус | металл или пластмасса |
Диапазон рабочих температур | -20…+60°С |
Питание прибора | два элемента типа АА наприяжением 3 В |
Вес прибора в корпусе из металла | 0,38 кг |
ес прибора в корпусе из пластмассы | 0,22 кг |
Габаритные размеры | 30х65х135 мм |
Особенности измерений
Шкалы твердости: при выпуске стандартно записываются шкалы по Лейбу (HL), по Роквеллу (HRC), по Бринеллю (НВ), для углеродистых сталей (перлитный класс) в соответствии с ГОСТ 22761-77 предел прочности Rm. Все остальные шкалы записываются дополнительно по желанию заказчика (бесплатно).
Диапазоны измерения твердости (если есть необходимость указанные диапазоны можно расширить):
- Виккерса 100-950 HV
- Роквелла 22-68 HRC
- Шору А 40-75 HAS
- Шора 22-99 HSD
- Бринелля 100-450 HB.
Корректировка (калибровка) шкал: Заказчик может подстраивать шкалы в соответствии с образцовыми мерами твердости и образцами материалов различной твердости. Одно измерение производится в течение 2-х секунд. Прибор усредняет от 3-х до 100 измерений
Можно выводить на дисплей и на персональный компьютер результаты из памяти твердометра, архивировать их и распечатывать.
Погрешность показаний (абсолютная) на мерах твердости второго разряда:
- по ГОСТ 9031-78 МТР-1 ±1,5 HRC (25±5, 45±5, 65±5 HRC) МТБ-1 ±10 НВ(100±25, 200±50, 400±5 НВ) МТВ-1 ±12 HV (450±50, 800±75 HV) по ГОСТ 8.426-81 ±2 HSD (30±7, 60±7, 95±7 HSD)
- При твердости 65±5 HRC погрешность твердометра составляет не более 1%
Непрерывная работа твердометра ТЭМП-2 может осуществляться на протяжении 120 часов (без подсветки, на двух элементах АА).
Прибор отключается автоматически через 1,5 минут после осуществления последнего измерения.
Обеспечение прибором индикации в случае понижения напряжения питания до 1,6 В.
Гарантия – 3 года.
Базовая комплектация динамического твердомера
- электронный блок, заключенный в металлический или пластмассовый корпус
- толкатель
- датчик
- дискета, на которой находится программное обеспечение
- элементы питания АА в количестве 2-х штук
- первичная поверка
- паспорт с методикой поверки
- кабель, обеспечивающий связь твердометра с компьютером СОМ1
- чехол.
Универсальный комплект поставки:
- две аккумуляторные батареи (на замену обычным элементам питания)
- зарядное устройство
- кабель USB
- сетевой блок питания
- монтажный чехол и чемодан.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
