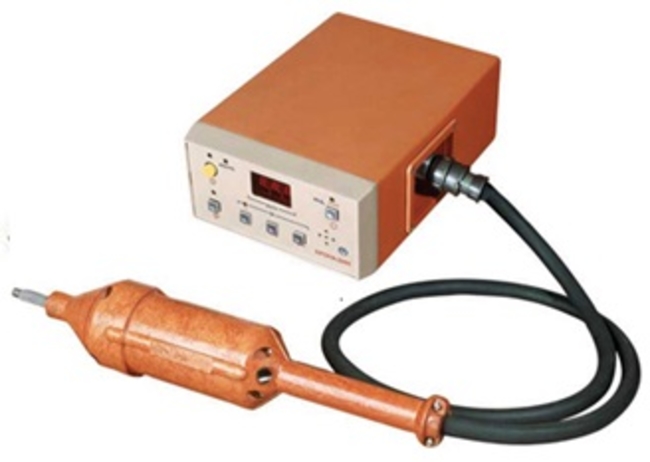

Дефектоскоп электроискровой Крона-2И

kz-00207
Свяжитесь с нами насчёт цены
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

Дефектоскоп "Крона-2И" предназначен для контроля сплошности полимерных, эпоксидных, эмалевых и битумных изоляционных покрытий магистральных трубопроводов в процессе их строительства.

Принцип действия электроискрового дефектоскопа состоит в электрическом пробое между щупом, касающимся изоляционного покрытия и поверхности трубопровода, которые подключены к различным полюсам источника напряжения. При наличии сквозных дефектов изоляции, возникает искровой пробой, о чем "Крона-2И" оповещает с помощью подачи световых и звуковых сигналов.

Благодаря своим техническим характеристикам дефектоскоп позволяет осуществлять сплошной контроль изоляции трубопроводных магистралей диаметром от 219 до 1420 мм. С помощью щупа для выборочного контроля возможна также проверка изоляционного материала труб небольшого диаметра (от 57 до 193,7 мм). При этом электроискровой дефектоскоп КРОНА 2И не имеет ограничений по диаметру трубопровода на выборочный контроль битумного, полимерного, эмалевого, а также эпоксидного покрытия.

Дефектоскоп характеризуется высокой точностью измерений. При толщине изоляционного покрытия от 0,35 до 9 мм он способен обнаруживать дефекты диаметром до 0,6 мм.

"Крона-2И" работает от встроенного блока питания, который обеспечивает не менее 7 часов работы аппарата.

Один из способов применения аппарата — использование его в составе автоматических систем контроля изоляционного покрытия трубопроводных магистралей. Для этой цели "Крона-2И" комплектуется выходами для подключения к системе сигнализации об обнаружении дефектов.

"Крона-2И" имеет отличные погодные характеристики:

  • прибор стабильно работает при температуре от -30 до +50 градусов
  • предел относительной влажности — 98% (при температуре +25).



Технические характеристики



1. Толщина контролируемых покрытий, мм    0,2…9
2. Диаметр контролируемых трубопроводов, мм    219…1420
3. Питание  от встроенного блока, В    6
4. Время непрерывной работы от аккумуляторной батареи, ч    7
5. Габаритные размеры блока контроля, мм 215х185х115
6. Масса:
блока контроля с аккумуляторами, кг 3,1
трансформатора высоковольтного, кг 1,8
7. Температура окружающего воздуха, С    - 30…+ 50



Базовый комплект поставки дефектоскопа "Крона-2И":

  1. дефектоскоп "Крона-2И"
  2. трансформатор высоковольтный
  3. зарядное устройство
  4. кабель заземления
  5. паспорт
  6. сумка.

Дополнительные приспособления:

  1. щупы (на трубу диаметром  от 219 до 1420 мм).

Набор щупов на трубы диаметром 219мм, 245 мм, 273 мм, 325 мм, 351 мм, 377мм,426 мм, 530 мм, 630 мм, 720 мм, 820 мм, 1020 мм, 1220 мм и 1420 мм.

При осуществлении сплошного контроля трубопроводов диаметров более 325 мм применяется комбинированный щуп, который набирается из основных щупов для сплошного контроля, соединением пружин между собой ниппелем.



Диаметр трубопровода, мм Длина окружности трубопровода, мм Типоразмер щупа для сплошного контроля Длина пружины, мм Примечание
-
219
245
273
325
-
638
769
857
1020
0
1

2
3
4
400
650
735
840
980
Основные
щупы
351
377
426
530
630
720
820
1020
1220
1420
1120
1183
1338
1664
1978
2260
2575
3203
3831
4459
0+1
0+2
0+3
2+3
3+4
0+1+4
1+2+4
0+2+3+4
0+1+2+3+4
0+1+2+3+4
1050
1135
1240
1575
1820
2030
2365
2955
3605
3605
Комбинированные
щупы



  • Щуп для выборочного контроля.
  • Магнит- 1 шт.
  • Штырь - 1 шт.
  • Держатель - 1 шт.
  • Втулка - 1 шт.
  • Ниппель- 4 шт.
  • Трансформатор высоковольтный ВТ-1-1 шт.
  •

Отдельно можно приобрести:

  • трансформатор высоковольтный ВТ-1
  • блок измерения БИ-1
  • блок электропитания сетевой.

В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
