Дефектоскоп ИДМ-1 предназначен для контроля качества (сплошности и толщины) диэлектрических изоляционных покрытий трубопроводов (полимерных, эпоксидных,битумных).
Прибор ИДМ-1 может быть использован как автономо, так и в составе комплексов автоматического контроля, т. е. он позволяет осуществить дистанционное управление и подключать регистратор дефектов. Прибор ИДМ-1 также может быть использован для контроля электрической прочности изоляции (например, кабелей).
Принцип работы ИДМ-1 основан на контроле электрической изоляции трубопроводов. В местах нару-шения сплошности изоляции или недостаточной ее толщины происходит электрический пробой, который фиксируется прибором. Количество пробоев зависит от качества антикоррозионного покрытия трубопровода.

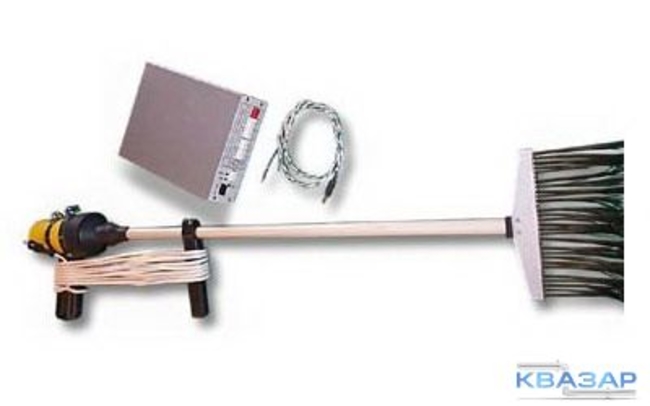

Конструктивно аппаратура ИДМ-1 выполнена в виде отдельных блоков:
- блока электроники
- автономного источника питания либо вторичного источника питания
- повышающего трансформатора.
Блок электроники и автономный источник питания выполнены в переносном варианте. Высоковольтный трансформатор помещен в изоляционную капсулу, ислючающую поражение (пробой) высоковольтным напряжением. Щупы контроля представляют из себя металлическую метелку для выборочного контроля.
Технические характеристики
Частота — 30-35 Гц.
При образовании электрического пробоя обеспечивается:
- световая и звуковая сигнализация с запоминанием либо без запоминания факта пробоя
- выдача электрического сигнала о факте пробоя на внешний разъем.
Обеспечен контроль и индикация разряда батареи.
Обеспечена выдача на внешний разъем сигнала о наличии высокого напряжения.
Питание - автомобильный аккумулятор 12 В (+3 В, -1,2 В), по желанию Заказчика прибор комплектуется автономным источником питания - щелочным аккумулятором и зарядным устройством к нему. Питание сетевое - 220 В (+22 В, -33 В).
Показатели надежности:
- наработка на отказ То =25 000 час
- срок службы Тс = 8 лет.
Вес: блока электроники — 2-3 кг повышающего трансформатора — около 2 кг.
Состав аппаратуры:
- блок электроники (ПКИ-96 БЭ) — 1 шт.
- вторичный источник питания (ПКИ-96-ИВ) — 1 шт.
- повышающий трансформатор (ПКИ-96-ТП) — 1 шт.
- комплект кабелей (ПКИ-96-КК) — 1 шт.
- щупы выборочного контроля (ПКИ-96-Щ) — 1 шт.
- паспорт с указанием по эксплуатации (ПКИ -96-ПС) — 1 шт.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
