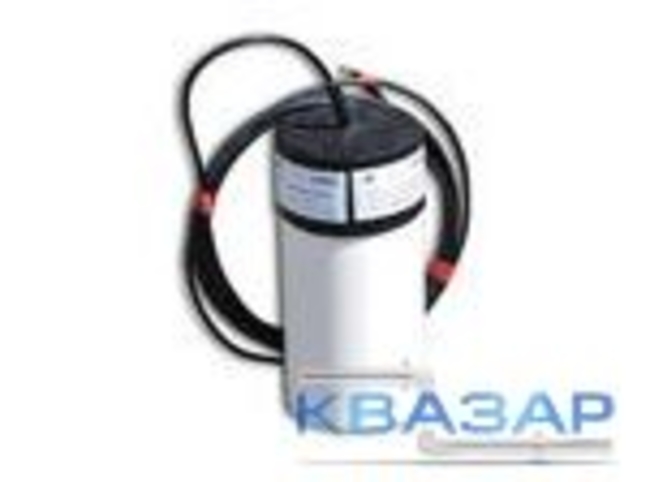

Стационарный медно-сульфатный электрод сравнения СМЭС-2
Внесен в реестр ОАО «Газпром». Сертифицирован в системе ГОСТ Р.
Медно-сульфатные электроды сравнения СМЭС «Менделеевец» используются в системах электрохимической защиты от коррозии и применяются для измерения потенциала подземного металлического сооружения.
Электроды сравнения являются стационарными и устанавливаются в грунт на глубину укладки трубопровода обязательно ниже глубины промерзания грунта. Измерения потенциала проводятся в соответствии с требованиями ГОСТ 9.602-2005.
Электроды сравнения изготовлены в климатическом исполнении «У» категории 1 ГОСТ 15150.
Схема СМЭС-2:
- 1 – внутренний корпус
- 2 – термоусаживаемая муфта
- 3 – измерительный кабель
- 4 – кабельный наконечник
- 5 – бентонитовая смесь
- 6 – внешний корпус.
Корпус электрода сравнения выполнен из пористой керамики, что обеспечивает низкое переходное сопротивление при проведении измерений и стабильное значение потенциала.
Внутренний корпус электрода сравнения СМЭС-2 заполнен медным купоросом, в который погружен медный электрод в форме спирали для увеличения площади контакта. Электрод сравнения снабжен измерительным проводом марки ВПП 1х6.
Для более стабильной работы и увеличения срока службы в различных грунтовых условиях (засушливые грунты, обводненные грунты, засоленные почвы и т.д.) электрод сравнения СМЭС-2 имеет внешний корпус, заполненный влагоудерживающим наполнителем на основе бентонита.
При использовании совместно со вспомогательным электродом (ВЭ) электроды сравнения СМЭС-2 позволяют проводить измерения поляризационного потенциала методом отключения тока поляризации вспомогательного образца по ГОСТ 9.602.
Для удобства обслуживания кабельные выводы промаркированы и оснащены клеммами для подключения в КИП. В конструкции электродов сравнения СМЭС измерительный кабель является грузонесущим элементом конструкции и используется при монтаже электрода.
Стационарные медно-сульфатные электроды сравнения СМЭС «Менделеевец» имеют стабильное значение собственного потенциала в различных условиях эксплуатации.
Технические характеристики
| 1. | Потенциал (по х.с.э.), мВ | 100±15 |
| 2. | Переходное электрическое сопротивление, Ом, не более | 3000 |
| 3. | Габаритные размеры, мм: | |
| высота | 390 | |
| диаметр | 160 | |
| 4. | Масса (без учета кабеля), кг | 9 |
| 5. | Срок службы, лет, не менее | 10 |
Условные обозначения:
СМЭС-2-(ВЭх)-7,
где СМЭС - стационарный медносульфатный электрод сравнения 2 - тип электрода сравнения СМЭС (двухкорпусной) ВЭх - указывается только для комплекта со вспомогательным электродом ВЭ (х - площадь рабочей поверхности: 156, 312, 625 или 1250 мм2) 7 - длина измерительного кабеля (7, 10 или 13 м, свыше - по согласованию).
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
