Кислородомер АКВТ-01
Кислородомер предназначен для поддержания оптимального соотношения топливо-воздух за счет непрерывного контроля содержания кислорода (АКВТ-01 -02) или кислорода и оксида углерода (АКВТ-03) с целью оптимизации процессов горения и предотвращения химического недожога.
Область применения
АКВТ-01 и АКВТ-03 (общепромышленное исполнение) применяются на предприятиях теплоэнергетики, в котлоагрегатах ТЭЦ, ГРЭС и различных котельных, а также в промышленных печах, металлургии, нефтепереработки, машиностроении и других отраслях промышленности.
АКВТ-02 (взрывозащищенное исполнение) - установка во взрывоопасных зонах на печах сжигания отходов НПЗ и подобных объектах.
Тип газоанализатора - стационарный. Принцип работы - электрохимический (на основе ZrO2) и термокаталитический на СО.
Способ забора пробы - диффузионный (АКВТ-01, АКВТ-02) принудительный (АКВТ-03).
Технические характеристики
| Исполнение | Измеряемый компонент | Диапазон измерения | Диапазон показаний | Цена единицы млад. разряда | Участок диапазона | Основная абсолютная погрешность | Единица измерения | Пороги |
| АКВТ-01 | О2 | 0 – 21 | 0 – 25 | 0,01 | 0 – 2 | ± 0,04 | %об. | порог1 – 4,3 |
| 2 – 25 | ± (0,04+0,02(Ао-2)) | порог2 – 8,1 | ||||||
| АКВТ-02 | О2 | 0 – 21 | 0 – 25 | 0,01 | 0 – 2 | ± 0,04 | %об. | порог1 – 4,3 |
| 2 – 25 | ± (0,04+0,02(Ао-2)) | порог2 – 8,1 | ||||||
| АКВТ-03 | О2 | 0 – 21 | 0 – 23 | 0,01 | 0,3 – 2 | ± 0,08 | %об. | порог1 – 4,3 |
| 2 – 21 | ± (0,08+0,04(Ао-2)) | порог2 – 8,1 | ||||||
| СО | 0 – 1000 | 0 – 2000 | 1 | 0 – 500 | ± 50 | млн-1 | порог3 – 500 | |
| 500 – 1000 | ± (50+0,1(Ао-500)) |
Дополнительные технические характеристики
| Наименование | Габаритные размеры (без учета погружной части), мм | Обозначение | Длина погружной части, мм | Исполнение | Температура анализируемой среды, °С |
| АКВТ-01 | 250х450х330 | ИБЯЛ.413415.003 | 200 | невзрывозащищенное | 0 – 850 |
| ИБЯЛ.413415.003-01 | 400 | ||||
| ИБЯЛ.413415.003-02 | 900 | ||||
| ИБЯЛ.413415.003-03 | 1530 | ||||
| АКВТ-02 | 340х305х280 | ИБЯЛ.413415.003-04 | 200 | взрывозащищенное | 0 – 850 |
| ИБЯЛ.413415.003-05 | 400 | ||||
| ИБЯЛ.413415.003-06 | 900 | ||||
| ИБЯЛ.413415.003-07 | 1530 | ||||
| АКВТ-03 | 340х295х565 | ИБЯЛ.413415.003-08 | 300 | невзрывозащищенное | 100 – 1050 |
| ИБЯЛ.413415.003-09 | 500 | ||||
| ИБЯЛ.413415.003-10 | 750 | ||||
| ИБЯЛ.413415.003-11 | 1000 | ||||
| ИБЯЛ.413415.003-12 | 1500 | ||||
| ИБЯЛ.413415.003-13 | 2000 |
Питание осуществляется от сети переменного напряжения 220 В, 50 Гц.
Время прогрева газоанализаторов не более 4ч.
Все модификации прибора имеют “сухие” контакты реле (220 В, 2,5 А), унифицированные токовые сигналы (0 - 5) и (4 - 20) мА и канал связи RS 485 MODBUS.RTU для подключения внешних устройств (ПЭВМ).
Конструктивно газоанализаторы состоят из:

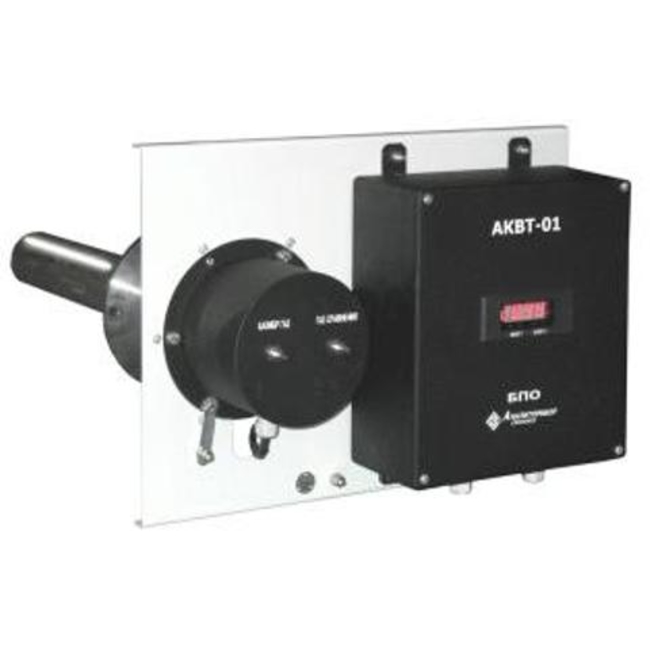

- АКВТ-01: блока питания и обработки (БПО) и зонда, закрепленных на шасси
- АКВТ-02: моноблока с зондом, погружаемым в газовый поток
- АКВТ-03: блока питания и обработки (БПО) и блока датчиков (БД).
В АКВТ-03 максимальная длина соединительного кабеля между БПО и БД не более 50 м.
В АКВТ-01 возможность разнесения БПО и зонда на расстояние до 20 м (по отдельному заказу).
Дополнительные технические характеристики
| Наименование | Время установки показаний, с, не более | Интервал времени работы без корректировки показаний, мес. | Номинальная мощность, ВА, не более |
| АКВТ-01 | 5 | 6 | 250 |
| АКВТ-02 | 5 | 6 | 250 |
| АКВТ-03 | 10 (О2) | 6 (О2) | 400 |
| 40 (СО) | 1 (СО) |
Достоинства кислородомеров:
- погружной датчик
- работа без устройства пробоотбора (АКВТ-01, -02)
- газоанализатор работает без сравнительного газа
- наличие токового выхода для автоматического управления с программно устанавливаемым диапазоном
- работа газоанализатора без корректировки показаний 6 месяцев
- срок службы датчика - 5 лет
- наличие программируемых порогов
- применение газоанализатора без блока пробоподготовки
- степень защиты от проникновения внутрь IР54
- наличие взрывозащищенного исполнения
- широкий температурный диапазон
- совместимость с ПЭВМ
- наличие цифровой индикации.
Комплект поставки: газоанализатор, комплект ЗИП, эксплуатационная документация.
Для поверки газоанализатора за отдельную плату поставляется:
- баллоны с ГСО и ПГС
- вентиль точной регулировки ИБЯЛ.306577.002
- индикатор расхода ИБЯЛ.418622.001
- трубка ПВХ 4х1,5 ТУБ-01-1196-79.
Производитель оставляет за собой право на изменение комплектации прибора.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
