Трассокабелеискатель Контур
ТУ 4276-008-12719185-2009
Трассоискатель "Контур" является индикаторным прибором и предназначен для электромагнитной локации и трассировки, скрытых линейно расположенных металлических объектов. Это могут быть металлические изолированные трубопроводы, трассы энергосиловых кабелей. Сигналом для электромагнитной локации может служить как ток специального поискового генератора из комплекта трассоискателя (активный режим), так и ток промышленной частоты нагрузки электрокабелей (пассивный режим).
Электромагнитная рамка из комплекта "Контур" позволяет осуществлять подачу сигнала от поискового генератора на объект поиска без гальванической связи с ним. Частота звуковой сигнализация уровня сигнала приемника не зависит от рабочей частоты, что позволяет хорошо прослушивать низкочастотный сигнал промышленной частоты
У трассоискателя Контур генератор имеет два режима работы:
- бесконтактный – предназначен для определения местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты
- контактный – предназначен для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора Контура, подключаемого к отыскиваемому трубопроводу (кабелю).
Комплект Контур состоит из генератора и приемника.
Технические характеристики трассоискателя
| № | Параметр | Значение |
| 1. | Напряжение питания: | |
| генератора от батареи элементов типа 373 (форм-фактор D) либо от внешнего источника питания постоянного тока, В | от 9 до15 | |
| приемника от трех элементов типа 316 (АА), В | от 3 до 5 | |
| 2. | Средний ток потребления, не более, мА: | |
| генератора при напряжении питания (12±0,2) В | 400 | |
| приемника Контур | 6 | |
| 3. | Габаритные размеры, мм, не более: | |
| генератора | 140х200х60 | |
| приемника | 140х200х60 | |
| 4. | Масса, кг, не более: | |
| генератора Контур | 0,5 | |
| приемника (искателя) | 0,3 | |
| комплекта Контур в футляре | 4,0 | |
| 5. | Выходной сигнал генератора имеет следующие параметры: | |
| длительность импульсов, мс | от 50 до 100 | |
| период следования, мс | от 800 до 1200 | |
| частота заполнения, Гц | 1000±20 | |
| 6. | Выходная импульсная мощность генератора при работе на активную нагрузку от 1 Ом до 1 кОм при напряжении питания (12±0,2) В, не менее, Вт | 50 |
| 7. | Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее: | |
| в пассивном режиме | 100 | |
| в активном режиме | 50 | |
| 8. | Центральная частота полосы пропускания приемника в активном режиме, Гц | 1000±20 |
| 9. | Ширина полосы пропускания приемника на уровне 0.7 от максимума усиления в активном режиме, не более, Гц | 70 |
| 10. | Центральная частота полосы пропускания приемника в пассивном режиме, Гц | 50±1 |
| 11. | Ширина полосы пропускания приемника на уровне 0,7 в пассивном режиме относительно максимума усиления, не более, Гц | 5 |
| 12. | Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, не менее, дБ | 70 |
| 13. | Трассоискатель сохраняет работоспособность при воздействии | рабочих температур от минус 20? С до 40? С и относительной влажности 98% при 20?С |

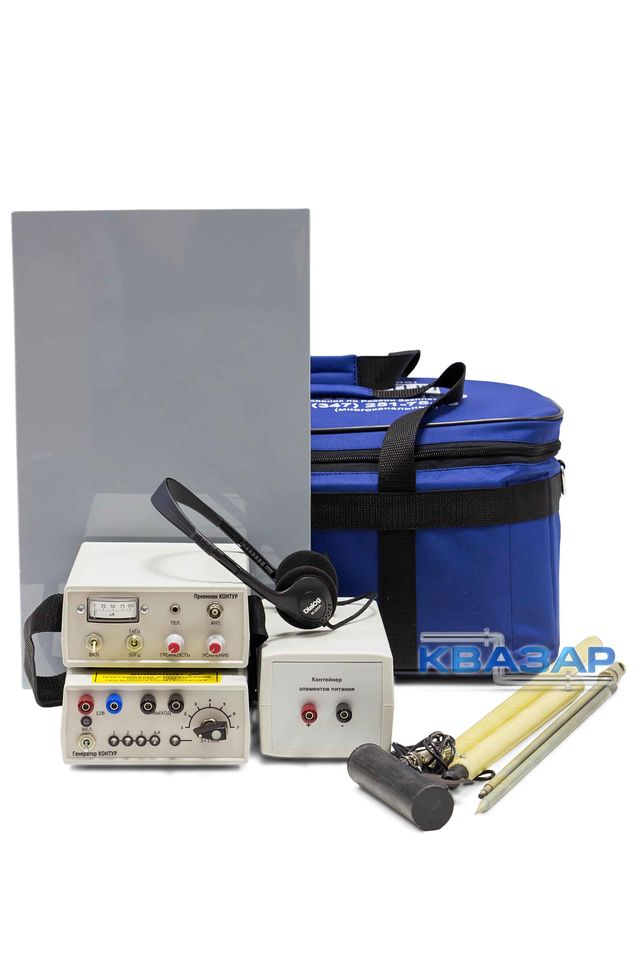

Прибор Контур - комплектность:
| № | Наименование | Количество |
| 1. | Приемник | 1шт. |
| 2. | Генератор | 1шт. |
| 3. | Контейнер элементов памяти | 1шт. |
| 4. | Антенна | 1шт. |
| 5. | Телефон головной | 1шт. |
| 6. | Штырь с гальв. связью | 1шт. |
| 7. | Клипса магнитная | 1шт. |
| 8. | Рамка электромагнитная | 1шт. |
| 9. | Провод питания генератора от аккумулятора | 1шт. |
| 10. | Провод питания генератора от контейнера элементов питания | 1шт. |
| 11. | Провод для подключения штыря с гальв. связью | 1шт. |
| 12. | Провод для подключения магнитной клипсы | 1шт. |
| 13. | Провод для подключения электромагнитной рамки | 1шт. |
| 14. | Радиостанция стандарт LPD* | 1шт.* |
| 15. | Отвертка | 1шт. |
| 16. | Элемент питания тип (АА) | 3шт. |
| 17. | Элемент питания тип (D) | 4шт. |
| 18. | Паспорт | 1шт. |
| 19. | Футляр | 1шт. |
Сравнительная таблица технических характеристик трассоискателей
| № | Наименование | ИКкт-50 | ИКкт-300 | "Квазар" | КИП-2К | "Контур" |
| 1. | Дальность поиска, км | до 3 | до 3 | до 5 | до 5 | до 4 |
| 2. | Глубина обнаружения, м | 3-5 | 5-10 | 5-7 | 5-10 | 3-5 |
| 3. | Точность поиска, % от глубины залегания | 5 | 5 | 3 | 5 | 5 |
| 4. | Питание: | |||||
| генератора | 8 элементов 373 (D) | 220В | аккумулятор 12В | 220В или аккумулятор 12В | 8 элементов 373 (D) | |
| приемника | 3 элемента 316 (АА) | 3 элемента 316 (АА) | 3 элемента 316 (АА) | 3 элемента 316 (АА) | 3 элемента 316 (АА) | |
| 5. | Выходная мощность генератора, Вт | 35 | 300 | 70 | 500 | 50 |
| 6. | Вес комплекта в футляре, кг | 4,55 | 5,32 | 8,12 | 8,0 | 5,5 |
| 7. | Режим эксплуатации | от -20 до +40оС | от -20 до +40оС | от -20 до +40оС | от -20 до +40оС | от -20 до +40оС |
| 8. | Частоты, Гц: | |||||
| генератора | 50 1000 | 1000 950-1100 | 500 1000 5000 | 50-10000 | 1000 | |
| приемника | 50 100 1000 | 50 1000 | 50 100 500 1000 5000 | 50 100 300 1000 9000 | 50 100 1000 | |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
