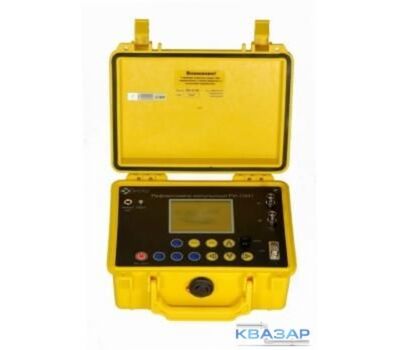

Рефлектометр импульсный РИ-10М1

Артикул: kz-00283

155 880 руб.

Кол-во:

+ −

Купить в один клик

Сравнить

Импульсный рефлектометр РИ-10М1 является малогабаритным кабельным локатором, предназначенным для работы как в полевых, так и стационарных условиях.

Прибор РИ-10М1 предназначен для проведения следующих основных видов измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 30 до 1000 Ом (коаксиальных, двухпроводных и др.) и длиной от 1 м до 50 км:

измерение расстояний до неоднородностей волнового сопротивления или повреждения
измерение расстояний между неоднородностями волнового сопротивления кабеля
определение характера повреждений
определение длин кабелей
измерение коэффициента укорочения линии при известной ее длине
регистрация "битости" пар или оценка взаимного влияния линий.

Импульсный рефлектометр РИ-10М является прибором полностью заменяющими по области применения устройства типа Р5-10(13), РЕЙС-105Р, РЕЙС-205 (блок рефлектометра), АЛЬФА-ПРО и по функциональным возможностям сравним с такими зарубежными моделями как: Seba Dynatronic KABELUX 4T, digiflex T12/3, easyflex, miniflex Riser Bond 3200,3300,3400 Metrohm E25xx, E27xx Tempo TelScout TS90, TS100.

Особенности прибора РИ-10М1

Пользовательский интерфейс:

отображение рефлектограмм на экране ЖКИ (с разрешением 320х240 точек) с возможностью подсветки
управление через меню
герметизированная клавиатура.

Измерение:

измерение в реальном масштабе времени
возможность одновременного подключения двух линий
максимальная дальность — до 50 км
разрешение по дальности — до 0.1 % от шкалы
цифровая установка параметров контролируемой линии и всех настроек прибора
цифровая индикация расстояния до любого участка рефлектограммы
цифровая индикация расстояния между любыми участками рефлектограммы.

Память:

энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения
возможность просмотра на экране любой из 100 хранящихся в памяти рефлектограмм
режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти
встроенные календарь и часы реального времени, показания которых автоматически записываются в память вместе с рефлектограммой
возможность добавления/редактирования пользователем примечаний (до 40 символов) к рефлектограмме, заносимой в память.

Сервисные режимы:

режим "ЛУПА" — возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности
режим "ТОЧКА ОТСЧЕТА" — возможность измерения расстояний относительно произвольной точки отсчета
режим "СРАВНЕНИЕ" — возможность одновременного просмотра на ЖКИ двух рефлектограмм ("ЛИНИЯ & ПАМЯТЬ", "ПАМЯТЬ & ПАМЯТЬ")
режим "РАЗНОСТЬ" — возможность просмотра на ЖКИ результата поточечного вычитания двух рефлектограмм ("ЛИНИЯ - ПАМЯТЬ", "ПАМЯТЬ - ПАМЯТЬ")
режим "ИЗМЕРЕНИЕ КУ" — возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения
встроенная "ТАБЛИЦА КУ" для различных типов кабелей с возможностью ее пополнения и редактирования пользователем
режим "БИТОСТЬ ПАР" — позволяет выявить ошибки кроссировки кабельных пар
подавление асинхронных (выбор осреднения от 2 до 128 реализаций) и синхронных (в режиме "РАЗНОСТЬ") помех
автоматическое сохранение пользовательских настроек при выключении прибора.

Интерфейс с ПК:

возможность обмена данными с ПК
комплектация программным обеспечением IRView для обмена данными с ПК, архивации, анализа и печати рефлектограмм.

Общее:

питание от встроенного аккумулятора (не менее 8 часов непрерывной работы с подсветкой) или от сети переменного тока через поставляемый адаптер
широкий диапазон рабочих температур: от -20°С до +40°С
укладочная сумка для транспортировки и работы в полевых условиях
масса прибора с аккумулятором не более 2.5 кг.

Технические характеристики

Параметр	Значение
Режимы измерения	- измерение в реальном масштабе времени - осреднение (1 : 128 реализаций)
Дисплей	ЖКИ 320х240 точек с подсветкой и регулировкой контрастности
Дальность действия	1 м ... 50 км
Шкалы по дальности	250 м, 500 м, 1 км, 2.5 км, 5 км, 12.5 км, 25 км, 50 км
Длительность импульсов	10 нс ... 20 мксс
Амплитуда импульсов	10 В
Диапазон установки скорости распространения сигнала V/2 (диапазон установки коэффициента укорочения)	50 м/мкс : 150 м/мкс (1.00 ... 3.00)
Диапазон согласованных импедансов	30 ... 1000 Ом
Точность локализации импульса на шкале дальности	±0.04% соответствующей шкалы
Чувствительность	соответствует компенсации затухания в исследуемой линии на уровне не менее 80 дБ
Подавление помех	асинхронные: усредняющий фильтр (2...128 реализаций) синхронные: поточечное вычитание (Л-П, П-П)
Емкость энергонезависимой памяти	100 рефлектограмм
Интерфейс	последовательный (RS-232)
Программное обеспечение	IRView 2.0 для Windows 95, 98, 2000, XP
Питание	- автономное - встроенный аккумулятор 12 В - сетевое - 220 В 50 Гц, через адаптер
Время непрерывной работы от автономного источника	не менее 8 час (с подсветкой)
Габаритные размеры, мм	260x157x62
Масса (без укладочной сумки), кг	2.5

Комплект поставки РИ-10М1:

аппаратно-программный комплект IRView для работы с ПК (поставляется в комплекте или по специальному заказу) — 1шт.
блок питания (зарядное устройство) — 1шт.
импульсный рефлектометр РИ-10М1 — 1шт.
руководство по эксплуатации, тех. описание, паспорт — 1шт.
сумка для переноски прибора — 1шт.
шнуры подключения к кабелю — 1шт.

Заменяет: Р5-10 , РИ-10М , РИ-10.

Примечание. Поверка включена в стоимость прибора.
